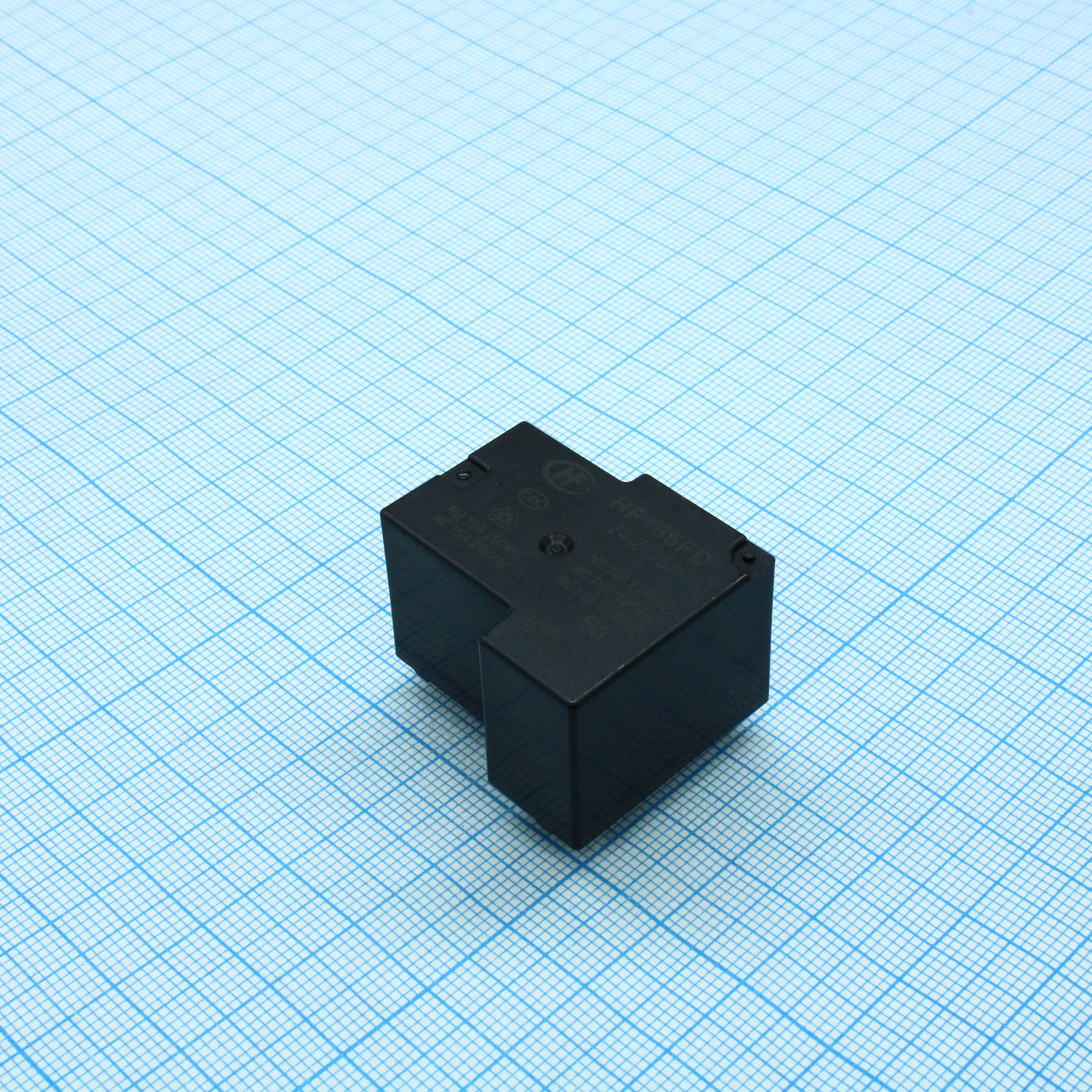

Реле электромеханические и DC контакторы HF165FD/24-ZY1STF
У поставщика
ПроизводительHongfa
КатегорияРеле электромагнитное
У поставщиков
4 223 шт.
Норм. уп.: 40
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт87,10 ₽
дешевле всех
Сумма871,00 ₽
В наличии3 169 шт
от 10 штюрлицам и ИП
Склад 13срок до недели
Цена за шт87,63 ₽
Сумма876,30 ₽
+ доплата 490,00 ₽
В наличии1 054 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 16 — 85,26 ₽ (−3%)
10 шт · Склад 39 · 871,00 ₽
Описание
Реле электромеханическое HF165FD/24-ZY1STF от Hongfa — мощное коммутационное устройство с катушкой на 24 В постоянного тока. Модель входит в серию HF165FD, рассчитанную на высокие коммутируемые токи. Применяется в промышленной автоматике, системах управления и силовых цепях для надёжного замыкания и размыкания электрических нагрузок.
Технические характеристики
| Тип | Электромагнитное реле |
| Корпус | HF165FD/24-ZY1STF |
| Влажность | 5% to 85% RH |
| Тип монтажа | Выводной |
| Мощность катушки | 900mW |
| Размеры | 27.5mm x 20.4mm x 14mm (approx) |
| Топология платы | см. технический паспорт |
| Выводы | PCB |
| Вес ед. | 25g |
| Напряжение катушки | 24VDC |
| Конструкция | Plastic sealed |
| Время срабатывания | 15ms max |
| Время отпускания | 10мс макс |
| Импульсное напряжение | 6kV (1.2/50µs) |
| Номин. контакта | 30A 277VAC (NO), 20A 277VAC (NC), 20A/10A 250VAC (CO) |
| Напряжение срабатывания | 18.0VDC |
| Схема подключения | см. технический паспорт |
| Сопр. катушки | 660Ω ±10% |
| Падение напряжения | 2.4VDC |
| Endurance curve | See characteristic curve |
| Материал контакта | AgSnO2 |
| Макс. напряжение катушки | 31.2VDC |
| Одобр. безоп. | UL/CUL, VDE, CQC |
| Insulation system | Класс F |
| Сопр. контакта | 100mΩ max at 1A 6VDC |
| Температура окружающей среды | -40°C to 85°C |
| Расположение контактов | 1C |
| Макс. коммутируемая мощность | 8310VA (NO/NC), 4155VA (CO) |
| Диапазон срабатывания катушки | See characteristic curve |
| Электрическая стойкость | 1 x 10^5 ops (NO: 30A 277VAC, resistive load, room temp, 1s on 9s off) |
| Механическая износостойкость | 1 x 10^7 ops |
| Вибростойкость | 10Hz to 55Hz 1.5mm DA |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Макс. коммутируемый ток | 30A |
| Макс. коммутируемое напряжение | 277VAC |
| Max switching power curve | See characteristic curve |
| Удар функц. | 98m/s² |
| Ударопрочность разрушающая | 980m/s² |
| Напряжение катушки | 24 В |
| Электрическая прочность между разомкнутыми контактами | 1500VAC 1min |
| Dielectric strength between coil and contacts | 4000VAC 1min (V type) |
