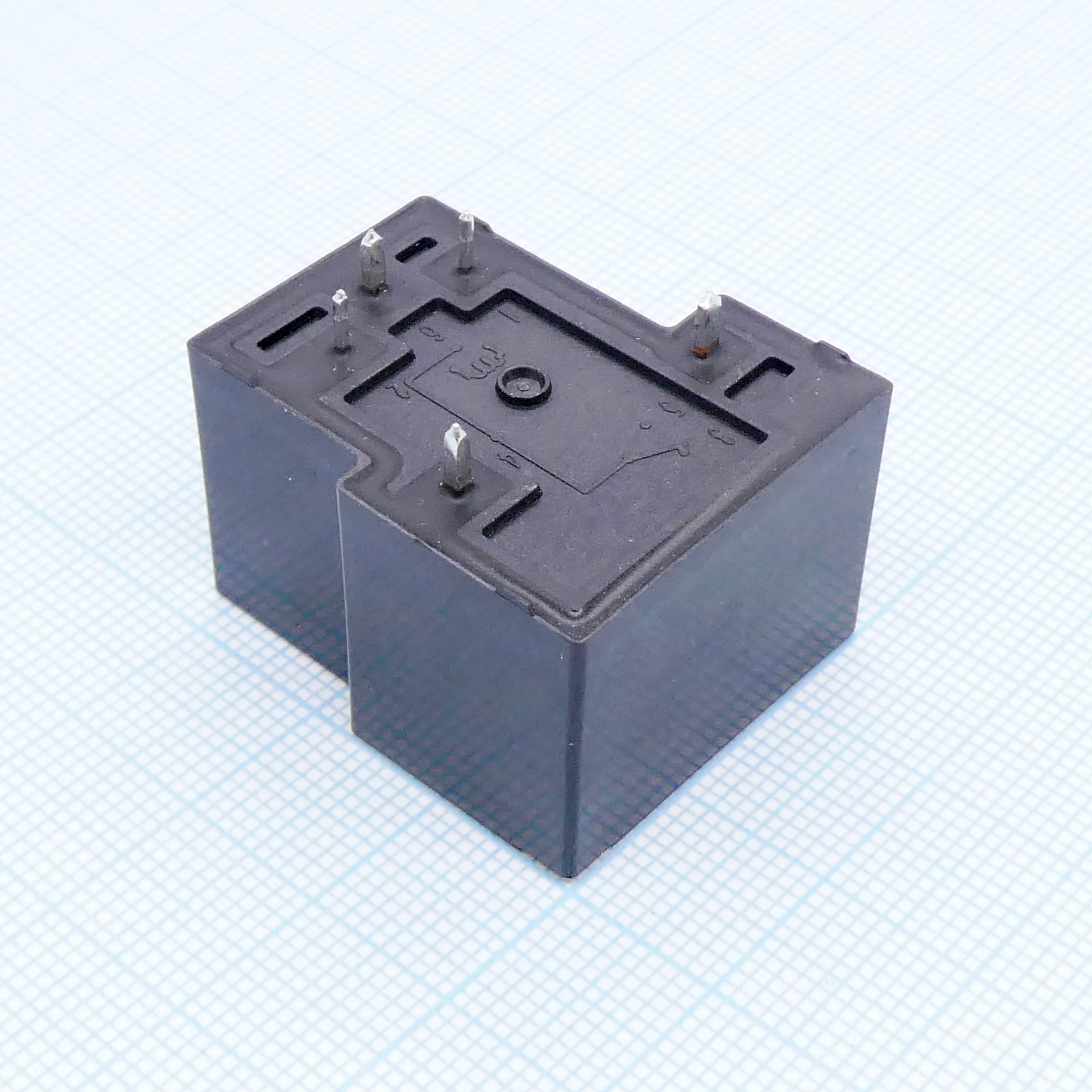

Реле электромеханические и DC контакторы HF165FD/24-HY2TF
У поставщика
ПроизводительHongfa
КатегорияРеле электромагнитное
У поставщиков
1 679 шт.
Норм. уп.: 40
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт188,38 ₽
Сумма565,14 ₽
В наличии662 шт
от 3 штюрлицам и ИП
от 22 — 178,42 ₽ (−5%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 017 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 117,05 ₽
3 шт · Склад 39 · 565,14 ₽
Описание
Реле электромеханическое HF165FD/24-HY2TF от Hongfa — мощное коммутационное устройство с катушкой на 24 В постоянного тока. Модель рассчитана на высокие коммутируемые токи, что делает её пригодной для управления силовыми нагрузками в промышленной автоматике и бытовой технике. Отличается высокой износостойкостью и надёжностью контактной группы.
Технические характеристики
| Тип | электромагнитное реле |
| Корпус | PCB |
| Влажность | 5% to 85% RH |
| Тип монтажа | Выводной |
| Мощность катушки | 900mW |
| Размеры | Outline: 27.5mm x 20.4mm x 4.85mm (approx); Топология платы: см. технический паспорт |
| Выводы | PCB |
| Вес ед. | 25g |
| Конструкция | Plastic sealed |
| File numbers | E134517, 40043143, CQC15002130956, CQC18002199524 |
| Время срабатывания | 15ms max |
| Время отпускания | 10мс макс |
| Импульсное напряжение | 6kV (1.2/50µs) |
| Номин. контакта | 30A 277VAC (resistive load) |
| Соотв. RoHS | Да |
| Сопр. катушки | 660Ω ±10% |
| Напряжение катушки, макс. | 31.2VDC |
| Материал контакта | AgSnO2 |
| Класс изоляции | Класс F |
| Одобр. безоп. | VDE: NO 30A 250VAC at 60°C, 20A 250VAC at 85°C, NC 15A 250VAC at 85°C, CO 20A/10A 250VAC at 85°C; UL/CUL: 30A 277VAC at 85°C, 20A 277VAC at 105°C, NO 2HP 240VAC/1HP 120VAC at 40°C, 96LRA 30FLA 277VAC at 40°C, TV-8 125VAC at 40°C, NC 20A 277VAC at 85°C, 15A 277VAC at 40°C |
| Сопр. контакта | 100mΩ max at 1A 6VDC |
| Температура окружающей среды | -40°C to 85°C |
| Coil pickup voltage | 18.0VDC |
| Расположение контактов | 1A |
| Макс. коммутируемая мощность | 8310VA |
| Напряжение отпускания катушки | 2.4VDC |
| Ном. напряжение катушки | 24VDC |
| Варианты напряжения катушки | 5, 6, 9, 12, 15, 18, 24, 48, 70, 110 |
| Электрическая стойкость | 1x10^5 ops (NO: 30A 277VAC, resistive load, room temp, 1s on 9s off) |
| Механическая износостойкость | 1x10^7 ops |
| Вибростойкость | 10Hz to 55Hz 1.5mm DA |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Макс. коммутируемый ток | 30A |
| Макс. коммутируемое напряжение | 277VAC |
| Макс. коммутируемая мощность, НЗ | 8310VA |
| Номин. коммут. напр. | 277VAC |
| Макс. коммутируемый ток, НЗ | 30A |
| Удар функц. | 98m/s² |
| Ударопрочность разрушающая | 980m/s² |
| Напряжение катушки | 24 В |
| Электрическая прочность между разомкнутыми контактами | 1500VAC 1min |
| Dielectric strength between coil and contacts | 2500VAC 1min (standard) |
