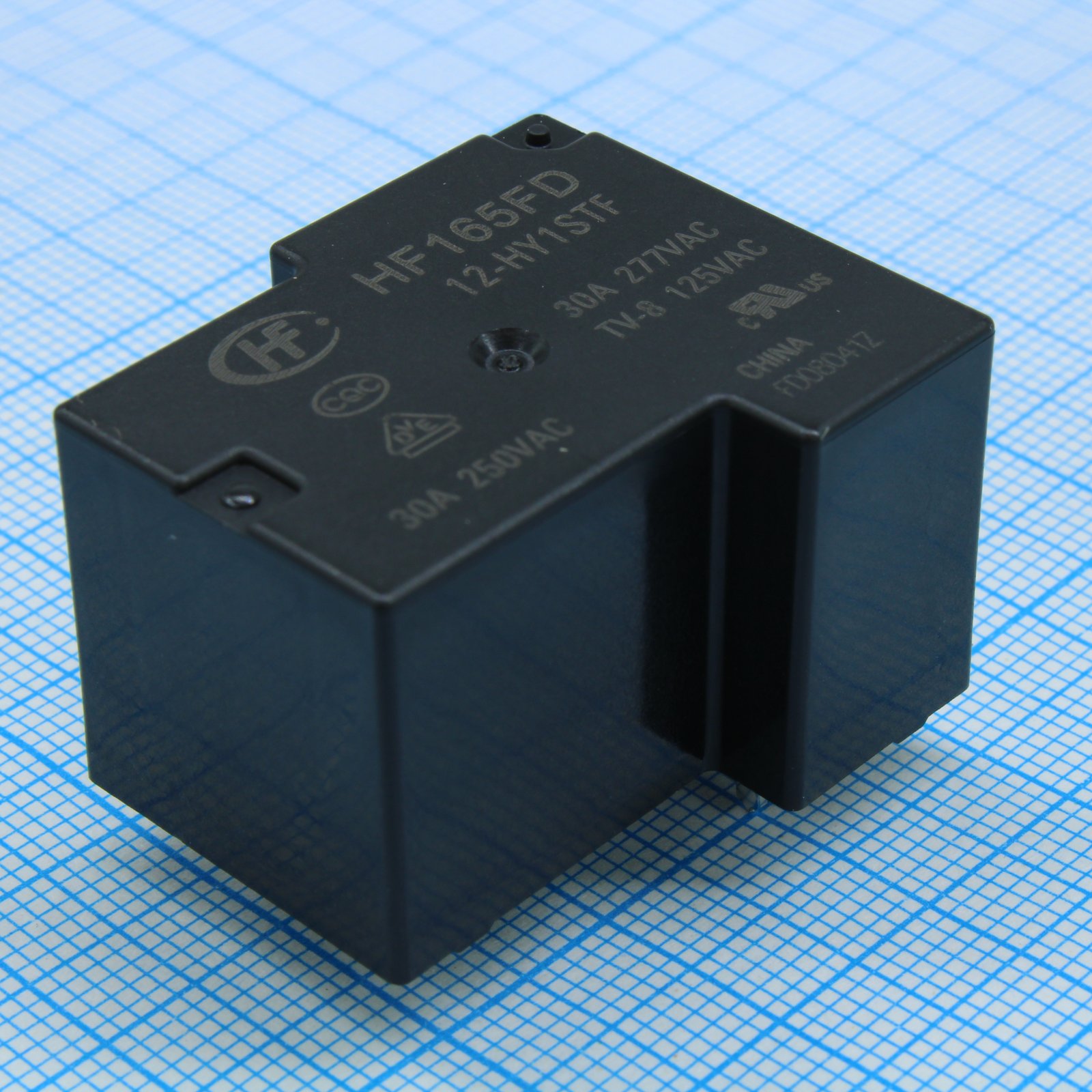

Реле электромеханические и DC контакторы HF165FD/12-HY1STF
У поставщика
ПроизводительHongfa
КатегорияРеле электромагнитное
У поставщиков
239 шт.
Норм. уп.: 40
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт151,65 ₽
Сумма758,25 ₽
В наличии239 шт
от 5 штюрлицам и ИП
от 28 — 142,82 ₽ (−6%)
5 шт · Склад 39 · 758,25 ₽
Описание
Реле электромеханическое HF165FD/12-HY1STF от Hongfa — это мощное коммутационное устройство, рассчитанное на управление нагрузками постоянного тока. Модель с катушкой на 12 В обеспечивает надежное замыкание и размыкание цепей в промышленной автоматике и системах управления. Отличается высокой коммутационной способностью и устойчивостью к токовым перегрузкам, что делает его пригодным для использования в источниках питания и зарядных устройствах.
Технические характеристики
| Тип | электромеханическое реле |
| Вес | 25g |
| Тип | электромагнитное реле |
| Корпус | Plastic sealed |
| Влажность | 5% to 85% RH |
| Тип монтажа | Выводной |
| Мощность катушки | 900mW |
| Размеры | 27.5mm x 20.4mm x 14mm |
| Артикул | HF165FD/12-HY1STF |
| Выводы | PCB (Through-hole) |
| Напряжение катушки | 12VDC |
| Время срабатывания | 15ms max |
| Время отпускания | 10мс макс |
| Импульсное напряжение | 6kV (1.2/50µs) |
| Классы безопасности | 30A 277VAC at 85°C; 20A 277VAC at 105°C; TV-8 125VAC at 40°C; UL/CUL, VDE approved |
| Сопр. катушки | 155Ω ±10% |
| Напряжение срабатывания | 9.00V |
| Материал контакта | AgSnO2 |
| Напряжение отключения | 1.2V |
| Класс изоляции | Класс F |
| Макс. напряжение катушки | 15.6V |
| Конфиг. выводов | 5 pins (without Pin 6) |
| Сопр. контакта | 100mΩ max at 1A 6VDC |
| Температура окружающей среды | -40°C to 85°C |
| Расположение контактов | 1 Form A (SPST-NO) |
| Макс. коммутируемая мощность | 8310VA |
| Электрическая стойкость | 1e5 operations at 30A 277VAC resistive load, 1s on 9s off |
| Механическая износостойкость | 1e7 operations |
| Вибростойкость | 10Hz to 55Hz, 1.5mm DA |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Макс. коммутируемый ток | 30A |
| Макс. коммутируемое напряжение | 277VAC |
| Удар функц. | 98m/s² |
| Ударопрочность разрушающая | 980m/s² |
| Эл. прочность разомкнутых контактов | 1500VAC 1min |
| Напряжение катушки | 12 В |
| Прочность изоляции катушка-контакты | 2500VAC 1min |
