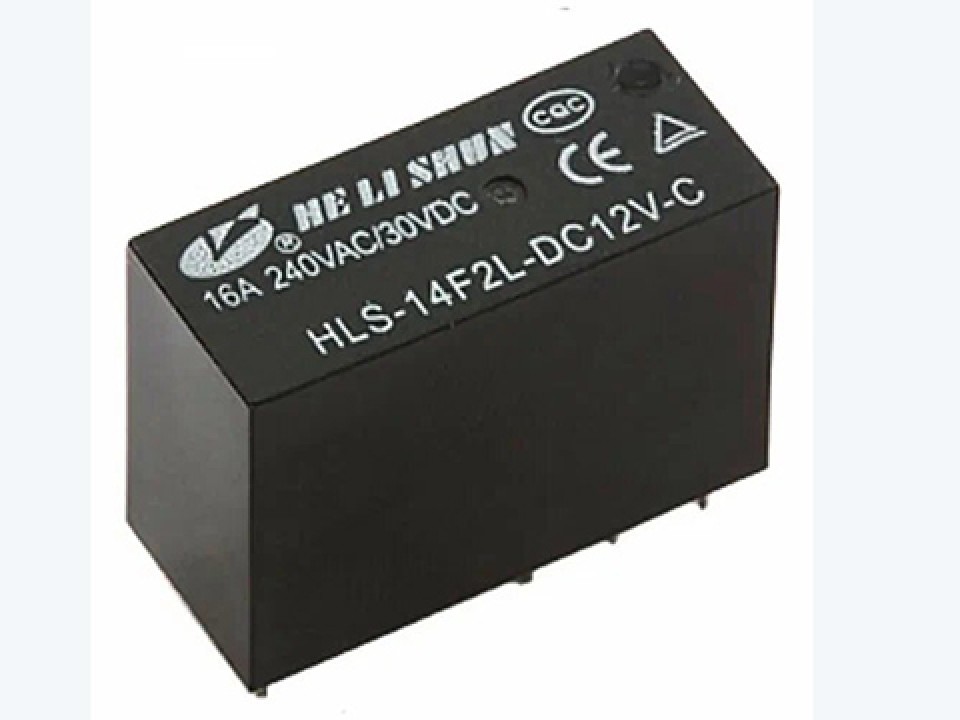

HF14FW/012-ZS (HLS-14F2-L-DC12V-C) 16А-конт.1С реле Helishun (арт. 309375)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
690 шт.
Норм. уп.: 25
Цены поставщиков
Склад 29
В наличии:690 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,12 |
Описание
Реле Helishun HF14FW/012-ZS (HLS-14F2-L-DC12V-C) — электромеханическое реле с одной переключающей группой контактов (1C). Коммутируемый ток контактов достигает 16 А, что позволяет использовать его в цепях управления мощными нагрузками. Предназначено для применения в промышленной автоматике, системах климат-контроля и бытовой технике. Катушка рассчитана на напряжение 12 В постоянного тока.
Технические характеристики
| Вес | 13g approx |
| Тип | Электромагнитное реле |
| Тип монтажа | tht (сквозное отверстие) |
| Мощность катушки | 0.53W |
| Размеры | 29mm x 15.24mm x 12.6mm (approx) |
| Форма контакта | 1 Form C (SPDT) |
| Время срабатывания | 15ms max |
| Время отпускания | 8ms max |
| Монтаж | Выводной |
| Диапазон влажности | 20-85% RH |
| Сопр. катушки | 270Ω ±10% |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Материал контакта | AgAlloy |
| Pcb layout holes | 8 holes Φ1.3mm |
| Станд. безоп. | TUV, CE, CQC |
| Contact rating ac | 16A at 240VAC |
| Contact rating dc | 16A at 30VDC |
| Ном. напряжение катушки | 12VDC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 16A |
| Max switching power ac | 4000VA |
| Max switching power dc | 480W |
| Coil max allowed voltage | 15.6VDC |
| Coil operate voltage max | 9.6VDC |
| Coil release voltage min | 0.6VDC |
| Макс. AC напряжение | 250VAC |
| Макс. DC напряжение | 110VDC |
| Диапазон темп. окр. | -30°C to +70°C |
| Ток контактов | 16 А |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 контакт |
| Эл. прочность катушка-контакты | 5000VAC for 1 min |
| Эл. прочность разомкнутых контактов | 1000VAC for 1 min |
| Напряжение катушки | 12 В |
