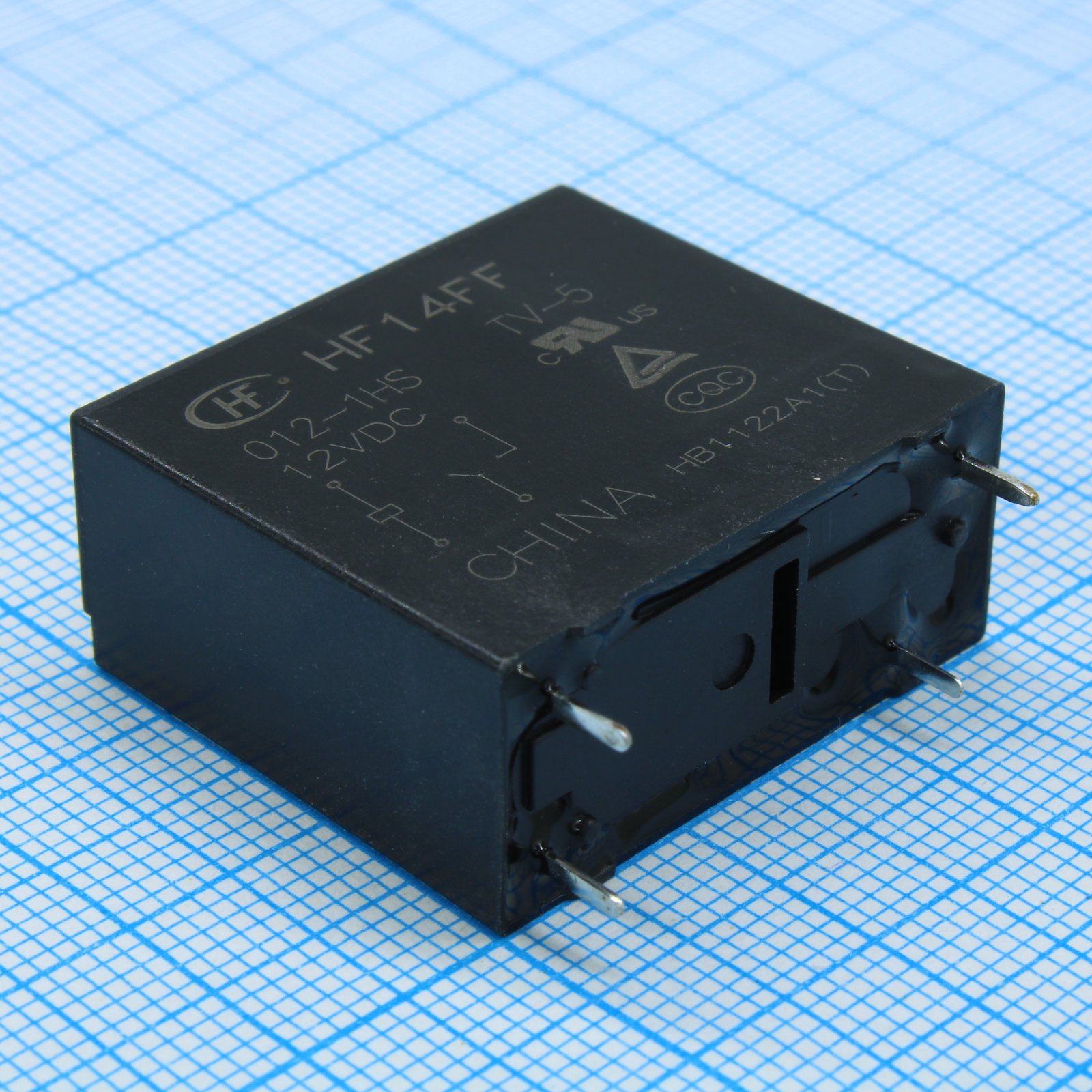

Реле силовое 10А один контакт на замыкание катушка 12В
У поставщика
ПроизводительHongfa
КатегорияРеле электромагнитное
У поставщиков
866 шт.
Норм. уп.: 50
Цены поставщиков
Склад 14
В наличии:760 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 103,48 |
Склад 13
В наличии:106 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 153,18 |
| от 16 | 143,03 |
| от 31 | 134,73 |
| от 50 | 128,56 |
| от 150 | 123,96 |
Описание
Силовое реле Hongfa HF14FF/012-1HS рассчитано на коммутацию нагрузки до 10 А при напряжении катушки 12 В постоянного тока. Компонент имеет один нормально разомкнутый контакт (SPST-NO) в миниатюрном корпусе. Подходит для управления нагрузками в промышленной автоматике, системах отопления и бытовой технике.
Технические характеристики
| Вес | 10g |
| Корпус | DIP |
| Герметизация | Sealed |
| Влажность | 5% to 85% RH |
| Тип монтажа | Выводной |
| Мощность катушки | 0.9W |
| Размеры | 29.0mm x 12.7mm x 20.5mm |
| Ток катушки | 33.3mA |
| Напряжение катушки | 12V |
| Форма контакта | 1 Form A (SPST-NO) |
| Время срабатывания | 15ms |
| Время отпускания | 8ms |
| Импульсное напряжение | 10kV |
| Тип клеммы | PCB through-hole |
| Номин. контакта | 10A 250VAC / 10A 30VDC |
| Соотв. RoHS | Да |
| Сопр. катушки | 360Ω |
| Ток контакта | 10A |
| Электрический ресурс | 1x10^5 cycles |
| Мех. ресурс | 1x10^7 cycles |
| Coil voltage max | 13.2V |
| Coil voltage min | 8.4V |
| Материал контакта | AgSnO2 |
| Класс защиты | IP67 |
| Ударопрочность | 100m/s² |
| Coil voltage rated | 12VDC |
| Сопр. контакта | 100mΩ |
| Coil voltage pickup | 8.4V |
| Эл. прочность | 1500VAC |
| Макс. коммутируемая мощность | 2500VA / 300W |
| Темп. хранения | -40°C to +85°C |
| Coil voltage dropout | 1.2V |
| Вибростойкость | 10Hz to 55Hz, 1.5mm amplitude |
| Примечание | 12VDC 10A SPDT |
| Coil insulation class | Class F |
| Конфигурация контактов | 1 NO |
| Сопр. изоляции | 1000MΩ |
| Макс. коммутируемый ток | 10A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Раб. температура | -40°C to +85°C |
| Coil voltage operating | 8.4V to 13.2V |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | Miniature High Power Relay 12VDC 1FormA |
