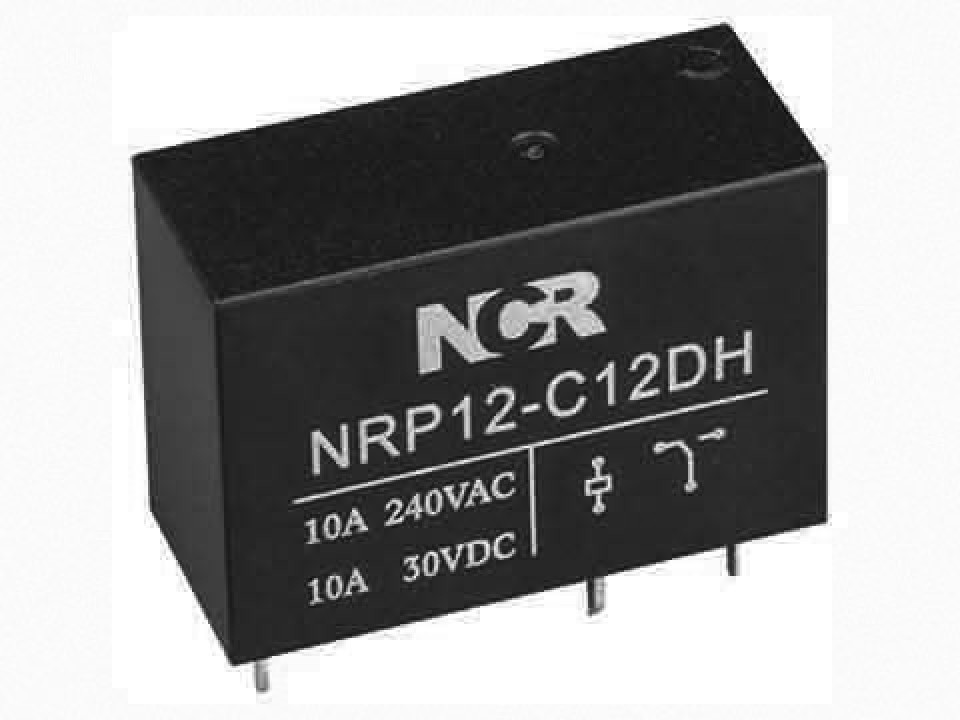

HF141FF/012-ZS (NRP12-1C-12VDC-0.54W (H)) 10А-конт.1С реле NCR (арт. 240737)
У поставщика
ПроизводительNCR RELAY
КатегорияРеле электромагнитное
У поставщиков
2 450 шт.
Норм. уп.: 25
Цены поставщиков
Склад 29
В наличии:2 450 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,91 |
Описание
Реле NCR RELAY модели HF141FF/012-ZS (также известное как NRP12-1C-12VDC-0.54W) представляет собой электромагнитное реле с контактами на 10 А (тип 1С — переключающая группа). Коммутационная катушка рассчитана на напряжение 12 В постоянного тока с потребляемой мощностью 0,54 Вт. Устройство предназначено для коммутации электрических цепей в бытовой технике, системах автоматики и промышленном оборудовании, обеспечивая надежное переключение нагрузки.
Технические характеристики
| Вес | ≤14 g |
| Тип | электромагнитное |
| Variant | NRP12-1C-12VDC-0.54W(H) |
| Тип монтажа | THT |
| Мощность катушки | 0.54W |
| Артикул | NRP-12 |
| Напряжение катушки | 12VDC |
| Форма контакта | 1C (SPDT) |
| Время срабатывания | 15 ms max |
| Тип упаковки | Miniature PCB Relay |
| Время отпускания | 5 ms max |
| Shock damage | 1000 m2 |
| Монтаж | Выводной |
| Диапазон влажности | 40%~85% RH |
| UL признание | Да |
| Сопр. катушки | 270 Ω ±10% |
| Электрический ресурс | ≥1×10^5 operations |
| Мех. ресурс | ≥1×10^7 operations |
| Pick up voltage | 9.0 VDC max |
| Shock endurance | 100 m2 |
| Тип тока | DC |
| Материал контакта | Silver Alloy |
| Напряжение отключения | 1.2 VDC min |
| Ном. ток AC | 10A |
| Ном. ток DC | 10A |
| Номинальное AC напряжение | 250VAC |
| Номин. напряжение DC | 30VDC |
| Vibration damage | 10 to 55 Hz, 1.5mm double amplitude |
| Мощность | 0.54 Вт |
| Сопр. контакта | ≤100 mΩ |
| Vibration endurance | 10 to 55 Hz, 1.5mm double amplitude |
| Сопр. изоляции | ≥100 MΩ at 500VDC |
| Max allowable voltage | 140% of nominal (16.8VDC) |
| Макс. коммутируемый ток | 12A |
| Sealed type available | Да |
| Max switching power ac | 2500VA |
| Max switching power dc | 300W |
| Макс. AC напряжение | 250VAC |
| Макс. DC напряжение | 30VDC |
| Диапазон темп. окр. | -40 to +70°C |
| Ток контактов | 10 А |
| Кол-во контактов | 1 |
| Диэл. прочность катушка-контакт | 5000VAC (50/60Hz) for 1 min |
| Эл. прочность разомкнутых контактов | 1000VAC (50/60Hz) for 1 min |
| Напряжение катушки | 12 В |
