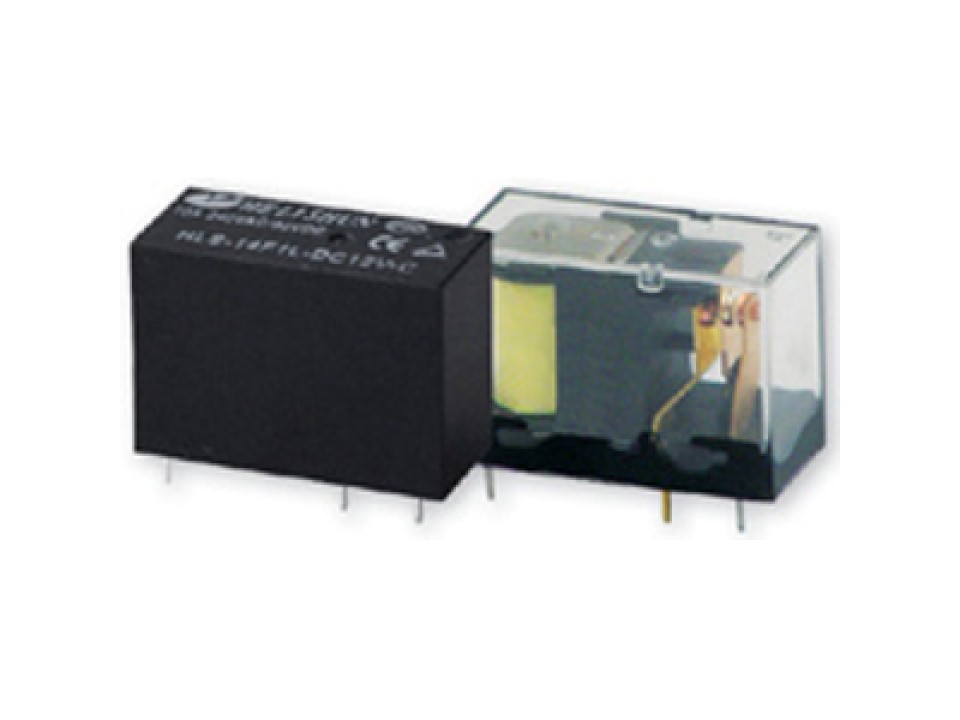

HF141FF/005-ZS (HLS-14F1-D-DC5V-C) 10A-конт.1С реле Helishun (арт. 027305)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
150 шт.
Норм. уп.: 25
Цены поставщиков
Склад 29
В наличии:150 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,97 |
Описание
Реле HF141FF/005-ZS (HLS-14F1-D-DC5V-C) от Helishun — это электромеханическое реле с одной переключающей группой контактов (1С). Коммутирует нагрузку до 10 А, управляется напряжением 5 В постоянного тока. Применяется в промышленной автоматике, системах управления и бытовой технике для коммутации цепей питания. Отличается компактным корпусом и высокой надежностью переключения.
Технические характеристики
| Вес | approx 13g |
| Тип | Электромагнитное реле |
| Корпус | сквозное отверстие |
| Влажность | 20-85% RH |
| Тип монтажа | THT |
| Мощность катушки | 0.72W |
| Размеры | 29.0mm x 12.6mm x 20.0mm |
| Напряжение катушки | 5VDC |
| Форма контакта | 1C |
| Время срабатывания | 15ms max |
| Время отпускания | 8ms max |
| Монтаж | Выводной |
| Номин. контакта | 10A 240VAC / 10A 30VDC |
| Сопр. катушки | 36Ω ±10% |
| Электрический ресурс | 100,000 operations at rated load |
| Мех. ресурс | 10,000,000 operations no load |
| Номинальное напряжение | 5VDC |
| Материал контакта | AgAlloy |
| Станд. безоп. | TUV, CE |
| Температура окружающей среды | -30°C to +70°C |
| Max applied voltage | 6.5VDC |
| Макс. рабочее напряжение | 4VDC |
| Макс. коммутируемая мощность | 2500VA / 300W |
| Мин. напряжение отпускания | 0.25VDC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 10A |
| Макс. коммутируемое напряжение | 250VAC / 110VDC |
| Ток контактов | 10 А |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 контакт |
| Эл. прочность катушка-контакты | 5000VAC 50-60Hz 1 min |
| Эл. прочность разомкнутых контактов | 1000VAC 50-60Hz 1 min |
| Напряжение катушки | 5 В |
