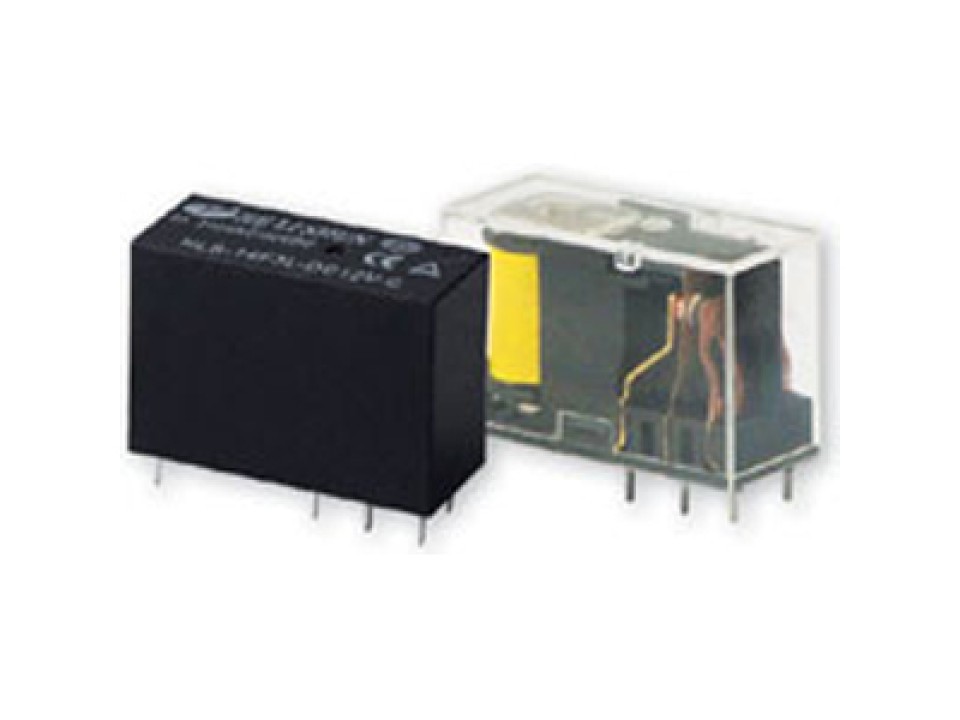

Реле HF140FF/024-2ZT (HLS-14F3-D-DC24V-C)
У поставщика
У поставщиков
2 054 шт.
Норм. уп.: 25
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,91 |
Цены поставщиков
Склад 2
В наличии:25 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,91 |
Склад 29
В наличии:2 029 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,21 |
Описание
Реле электромагнитное HF140FF/024-2ZT от производителя Helishun (также известное как HLS-14F3-D-DC24V-C) представляет собой коммутационное устройство с двумя переключающими контактами (2С). Рассчитано на коммутацию цепей до 5 А и управляется катушкой на 24 В постоянного тока. Применяется в промышленной автоматике, системах управления и бытовой технике для надежного замыкания и размыкания электрических цепей.
Технические характеристики
| Вес | 13g |
| Тип | Электромагнитное реле |
| Корпус | DIP |
| Влажность | 20-85% RH |
| Тип монтажа | Выводной |
| Тип катушки | Standard (D) |
| Кол-во выводов | 8 |
| Шаг выводов | 5.08mm |
| Мощность катушки | 0.72W |
| Размеры | 29.0mm x 12.6mm x 15.24mm (approx) |
| Артикул | HLS-14F3-D-DC24V-C |
| Напряжение катушки | 24VDC |
| Форма контакта | 2 Form C (DPDT) |
| Время срабатывания | 15ms max |
| Время отпускания | 8ms max |
| Equivalent to | HF140FF/024-2ZT |
| Тип монтажа | THT |
| Ном. ток | 5A |
| Тип клеммы | PCB through-hole |
| Номин. контакта | 5A 240VAC / 5A 30VDC |
| Диапазон влажности | 20-85% RH |
| Сопр. катушки | 820Ω ±10% |
| Электрический ресурс | 100,000 operations at rated load |
| Мех. ресурс | 10,000,000 operations (no load) |
| Тип тока | DC |
| Материал контакта | AgAlloy |
| Номинальное AC напряжение | 240VAC |
| Номин. напряжение DC | 30VDC |
| Станд. безоп. | TUV, CE |
| Диаметр отверстия PCB | 1.3mm |
| Coil rated voltage | 24VDC |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Температура окружающей среды | -30°C to +70°C |
| Max allowed voltage | 31.2V |
| Max applied voltage | 31.2VDC |
| Макс. коммутируемая мощность | 1250VA / 150W |
| Operate voltage max | 19.2VDC |
| Мин. напряжение отпускания | 1.2VDC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемое напряжение | 250VAC / 110VDC |
| Max switching power ac | 1250VA |
| Max switching power dc | 150W |
| Макс. AC напряжение | 250VAC |
| Макс. DC напряжение | 110VDC |
| Диапазон темп. окр. | -30°C to +70°C |
| Ток контактов | 5 А |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Shock resistance destruction | 100G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 2 |
| Эл. прочность катушка-контакты | 5000VAC 50-60Hz 1min |
| Эл. прочность разомкнутых контактов | 1000VAC 50-60Hz 1min |
| Напряжение катушки | 24 В |
| Прочность изоляции катушка-контакты | 5000VAC 50-60Hz for 1 minute |
| AC/DC | DC |
