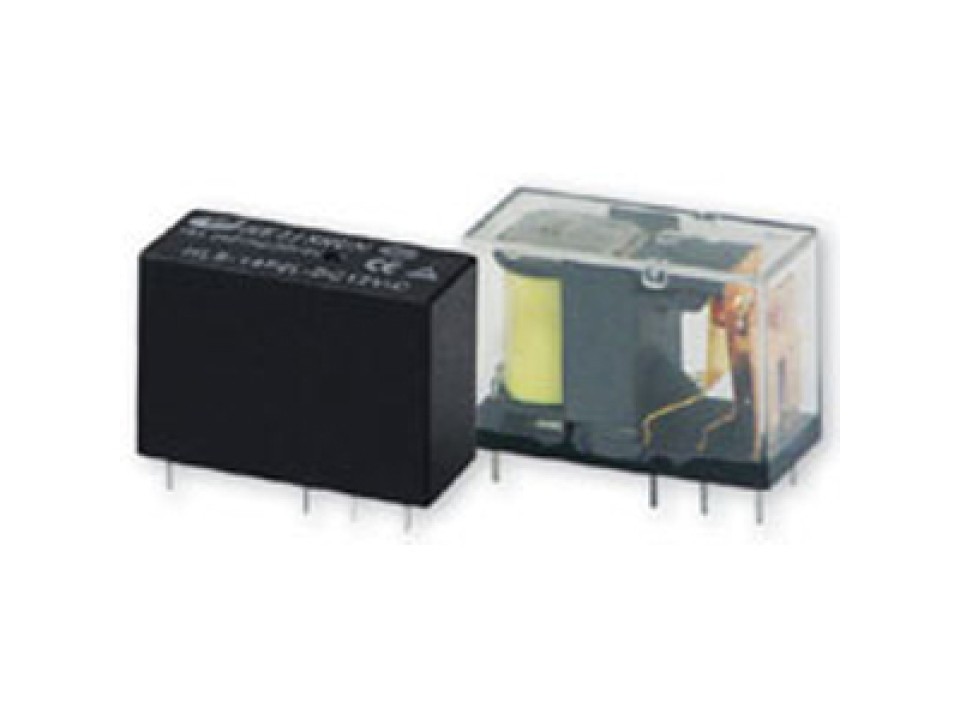

HF140FF/012-2ZT (HLS-14F3-L-DC12V-C) 5A-конт.1С реле Helishun (арт. 027309)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
675 шт.
Норм. уп.: 25
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт87,83 ₽
Сумма2 195,75 ₽
до минимума склада не хватает 804,25 ₽
В наличии675 шт
заказ со склада от 3 000,00 ₽упаковка 25 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 2 195,75 ₽, не хватает 804,25 ₽. Добавьте позиций этого склада или выберите другой.
25 шт · Склад 29 · 2 195,75 ₽
Описание
Реле HF140FF/012-2ZT (HLS-14F3-L-DC12V-C) от Helishun — это электромеханическое реле с одним переключающим контактом (1С) на 5 ампер. Модель рассчитана на управляющее напряжение 12 В постоянного тока и отличается компактным корпусом. Применяется в промышленной автоматике, системах управления и бытовой технике для коммутации электрических цепей.
Технические характеристики
| Серия | HLS-14F3 (equivalent to HF140FF) |
| Вес | approx 13g |
| Тип | электромагнитное |
| Корпус | 29.0mm x 15.24mm x 12.6mm (approx) |
| Тип монтажа | Выводной |
| Мощность катушки | 0.53W |
| Топология платы | 15.24mm x 5.08mm x 5.08mm pitch (bottom view) |
| Форма контакта | 1 Form C (SPDT) |
| Время срабатывания | 15ms max |
| Время отпускания | 8мс макс |
| Код заказа | HLS-14F3-L-DC12V-C |
| Номин. контакта | 16A 240VAC / 16A 30VDC |
| Схема подключения | bottom view |
| Сопр. катушки | 270Ω ±10% |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Стандарт безопасности | TUV, CE |
| Тип тока | DC |
| Влажность окружающей среды | 20-85% RH |
| Материал контакта | AgAlloy |
| Конфиг. выводов | 8 pins, Φ1.3mm holes |
| Температура окружающей среды | -30°C to +70°C |
| Макс. приложенное напряжение | 15.6V DC |
| Макс. коммутируемая мощность | 4000VA / 480W |
| Рабочее напряжение, макс. | 9.6V DC |
| Мин. напряжение отпускания | 0.6V DC |
| Номинальное напряжение катушки | 12V DC |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 16A |
| Макс. коммутируемое напряжение | 250VAC / 110VDC |
| Ток контактов | 5 А |
| Начальное сопротивление контакта | 100mΩ max at 6VDC 1A |
| Ударная стойкость (разрушение) | 100G |
| Ударная нагрузка (без сбоя) | 10G |
| Кол-во контактов | 1 |
| Электрическая прочность контакты-катушка | 5000VAC 50-60Hz 1 minute |
| Эл. прочность разомкнутых контактов | 1000VAC 50-60Hz 1 minute |
| Напряжение катушки | 12 В |
| AC/DC | DC |
Аналоги
- HK115FD-DC12V-SG HKE
- RT424012 TE Connectivity
- HF115F/012-2Z4BF HONGFA
- 881-2CC-C 12VDC SONG CHUAN
