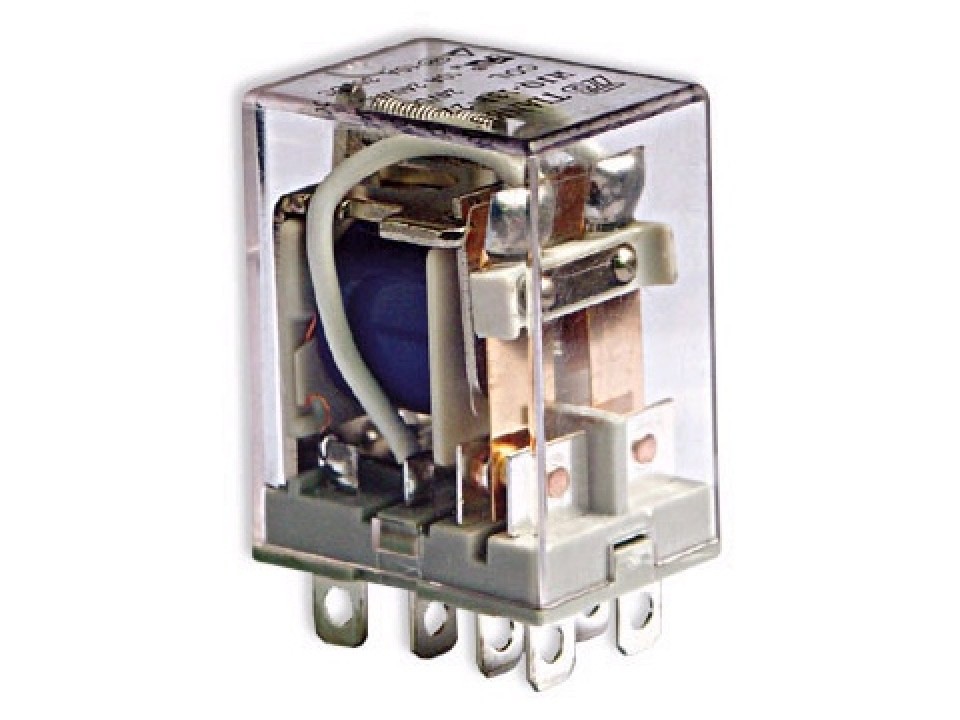

HF13F/048-2Z1 (HJQ-13F-2Z /48VDC) 10А-конт.2С реле Tianbo (арт. 026594)
У поставщика
ПроизводительTIANBO
КатегорияРеле электромагнитное
У поставщиков
315 шт.
Норм. уп.: 40
Цены поставщиков
Склад 29
В наличии:315 шт.
Срок поставки: до 10 дн.
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 153,68 |
Описание
Реле Tianbo HF13F/048-2Z1 (HJQ-13F-2Z) — электромагнитное реле с двумя переключающими контактами (2C) и катушкой на 48 В постоянного тока. Коммутируемый ток контактов составляет до 10 А, что подходит для управления нагрузками в промышленных цепях автоматики и системах управления. Модель отличается высокой надежностью и компактным корпусом для монтажа на печатную плату.
Технические характеристики
| Вес | 35g |
| Тип | электромагнитное |
| Влажность | 40-85% |
| Тип монтажа | THT |
| Мощность катушки | 0.9W |
| Размеры | 28mm x 21.5mm x 35mm (max) |
| Ток катушки | 18.75mA |
| Форма контакта | 2Z (2C) |
| Время срабатывания | 25ms |
| Тип упаковки | Dust-proof cover, B type or P type flange |
| Время отпускания | 25ms |
| Монтаж | Выводной |
| Сопр. катушки | 2560Ω ±15% |
| Coil voltage dc | 48V |
| Электрический ресурс | 100,000 operations |
| Мех. ресурс | 10,000,000 operations |
| Тип тока | DC |
| Материал контакта | Silver Alloy |
| Станд. безоп. | UL, cUL, TÜV |
| Темп. диапазон | -40°C to +70°C |
| Сопр. контакта | 100mΩ max at 6VDC 1A |
| Макс. рабочее напряжение | 36V |
| Макс. коммутируемая мощность | 2500VA / 300W |
| Мин. напряжение отпускания | 4.8V |
| Вибростойкость | 10-55Hz, 1.5mm |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 15A |
| Макс. коммутируемое напряжение | 250VAC / 30VDC |
| Удар без поврежд. | 100G |
| Номин. контактов (резистивная) | 10A 250VAC / 10A 30VDC |
| Ток контактов | 10 А |
| Удар при работе | 20G |
| Кол-во контактов | 2 |
| Эл. прочность катушка-контакты | 1500VAC |
| Эл. прочность разомкнутых контактов | 1000VAC |
| Макс. частота переключения | 1800 ops/hr |
| Макс. мех. частота | 18000 ops/hr |
| Напряжение катушки | 48 В |
