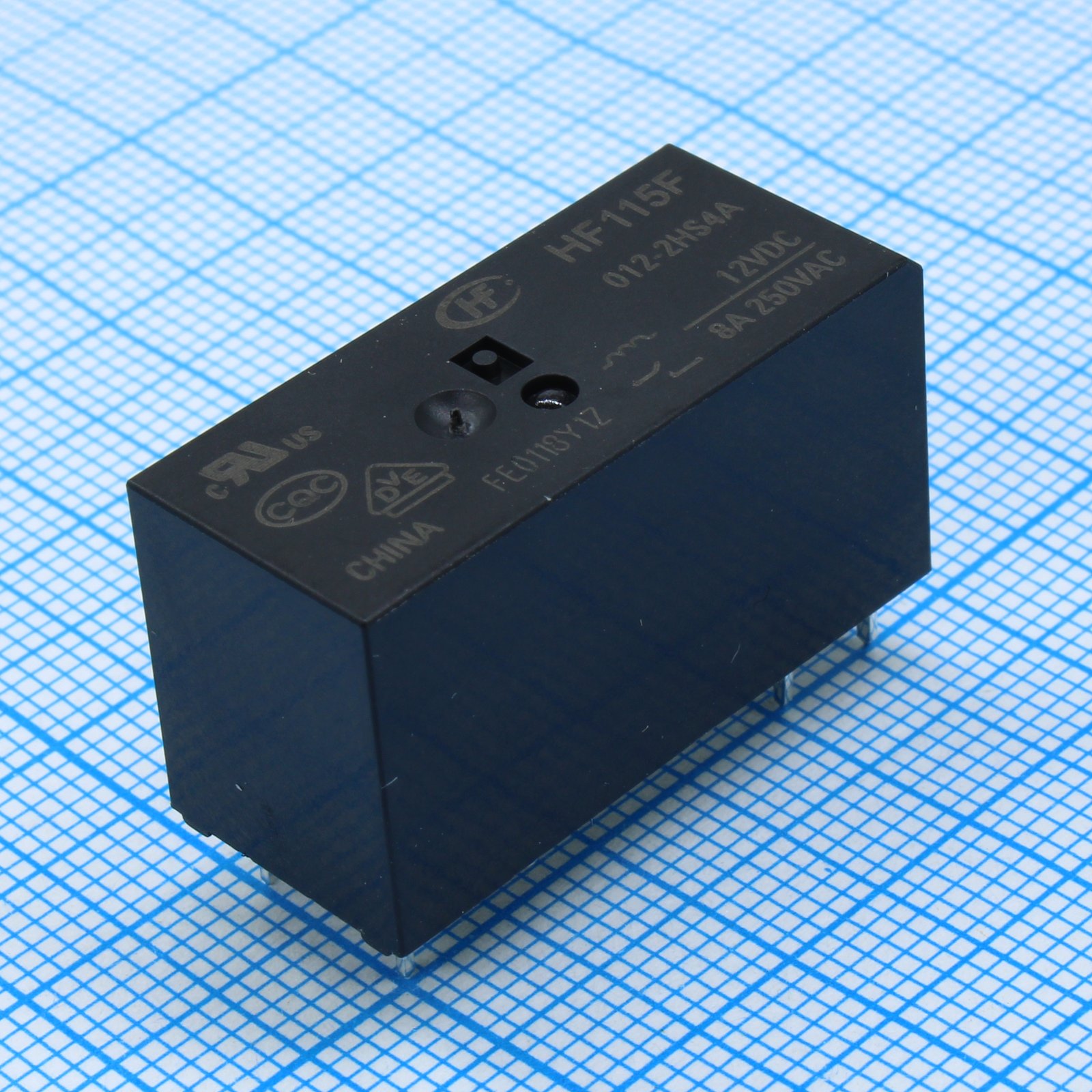

Реле электромеханические и DC контакторы HF115F/012-2HS4A
У поставщика
ПроизводительHongfa
КатегорияРеле электромагнитное
У поставщиков
664 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:601 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 156,87 |
| от 26 | 147,97 |
| от 43 | 143,05 |
| от 72 | 139,12 |
| от 120 | 135,81 |
Склад 13
В наличии:63 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 220,31 |
| от 12 | 206,45 |
| от 23 | 195,16 |
| от 50 | 186,75 |
| от 100 | 180,48 |
Описание
Реле электромеханическое Hongfa серии HF115F с напряжением катушки 12 В постоянного тока. Модель 2HS4A представляет собой двухпереключающий компонент (DPDT) с двумя группами контактов. Предназначено для коммутации электрических цепей в промышленной автоматике, системах управления и бытовой технике, обеспечивая надежное переключение сигналов и нагрузок.
Технические характеристики
| RoHS | Соответствует |
| Высота | 15.7mm |
| Тип | электромагнитное |
| Ток, А | 8A |
| Корпус | 29.0mm x 12.7mm x 15.7mm |
| Напряжение, В | 250VAC |
| Влажность | 5% to 85% RH |
| Тип монтажа | Выводной |
| Мощность катушки | 400mW |
| Размеры | 29.0mm x 12.7mm x 15.7mm |
| Выводы | PCB |
| Вес ед. | 13.5g |
| Напряжение катушки | 12VDC |
| Конструкция | Plastic sealed |
| Время срабатывания | 15ms max |
| Время отпускания | 8ms max |
| Импульсное напряжение | 10kV (1.2/50µs) |
| Номин. контакта | 8A 250VAC at 85°C |
| Сопр. катушки | 360Ω ±10% |
| Материал контакта | AgSnO2 |
| Класс изоляции | Class F |
| Одобр. безоп. | VDE, UL/CUL, CQC |
| Нагрев | 55K max |
| Путь утечки | 10mm |
| Температура окружающей среды | -40 to 85°C |
| Расположение контактов | 2 Form A (2A) |
| Макс. коммутируемая мощность | 2000VA |
| Электрическая стойкость | 5 x 10^4 ops (8A 250VAC, resistive load, AgNi, room temp., 1s on 9s off) |
| Механическая износостойкость | 1 x 10^7 ops |
| Вибростойкость | 10Hz to 150Hz 10g/5g |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Макс. коммутируемый ток | 8A |
| Макс. коммутируемое напряжение | 440VAC / 300VDC |
| Ток контактов | 4 А |
| Удар функц. | 98m/s² |
| Ударопрочность разрушающая | 980m/s² |
| Кол-во контактов | 2 |
| Dielectric strength contact sets | 2500VAC 1min |
| Эл. прочность катушка-контакты | 5000VAC 1min |
| Эл. прочность разомкнутых контактов | 1000VAC 1min |
| Напряжение катушки | 12 В |
