Реле силовое, 12А, один контакт на замыкание катушка 12 В
У поставщика
ПроизводительHongfa
У поставщиков
84 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:84 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 151,02 |
| от 17 | 140,89 |
| от 33 | 132,64 |
| от 100 | 126,49 |
| от 150 | 121,90 |
Описание

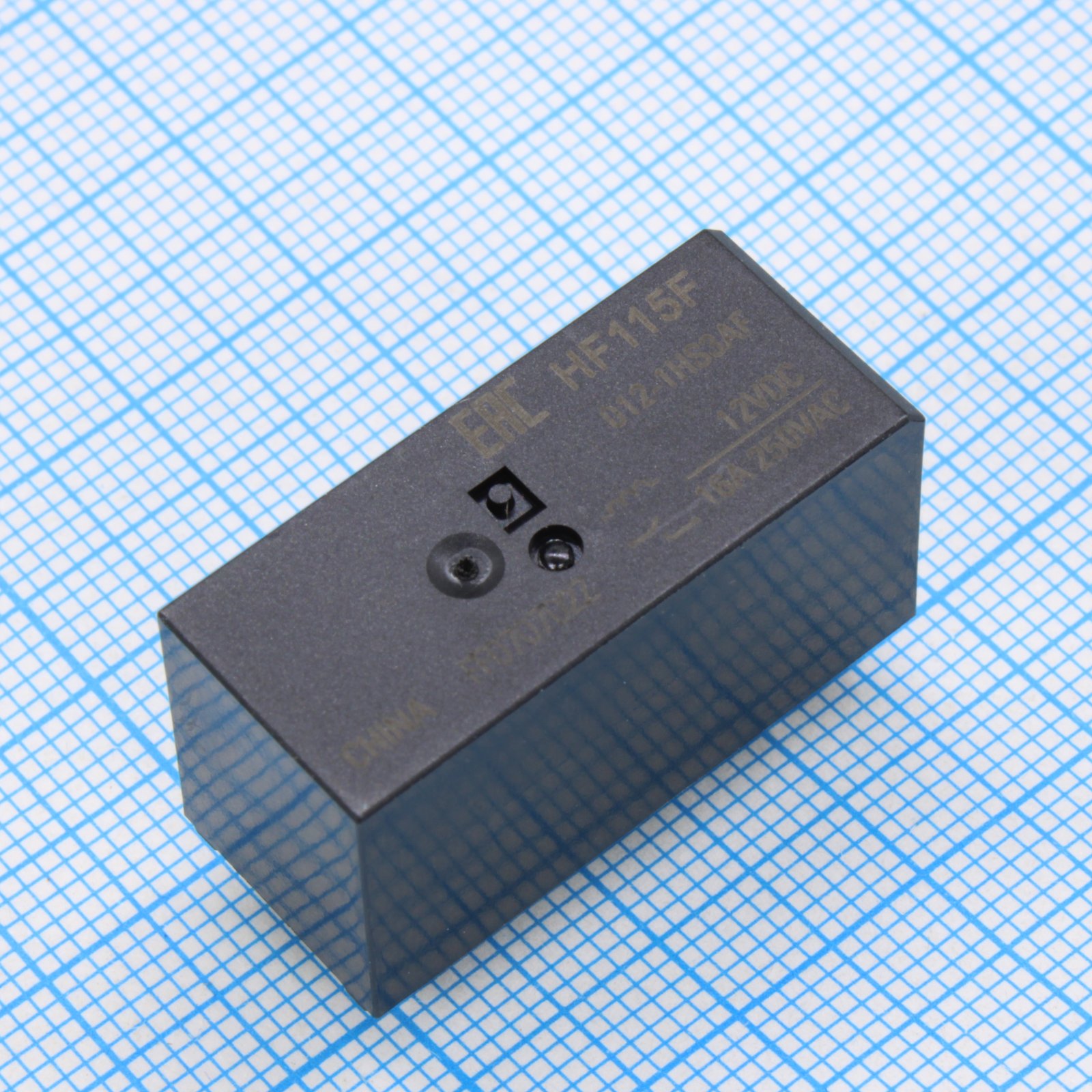

Реле силовое Hongfa HF115F/012-1HS3AF. Коммутирует нагрузку до 12 А при напряжении катушки 12 В постоянного тока, имеет один нормально разомкнутый контакт (SPST-NO). Компактный корпус подходит для монтажа на плату. Применяется в промышленной автоматике, системах управления и бытовой технике.
Технические характеристики
| RoHS | Соответствует |
| Корпус | Plastic sealed |
| Влажность | 5% to 85% RH |
| Тип монтажа | THT |
| Мощность катушки | 400mW |
| Размеры | Low height 15.7mm |
| Выводы | PCB |
| Вес ед. | 13.5g |
| Время срабатывания | 15ms max |
| Время отпускания | 8ms max |
| Импульсное напряжение | 10kV (1.2/50µs) |
| Номин. контакта | 16A 250VAC at 85°C |
| Сопр. катушки | 360Ω ±10% |
| Coil voltage max | 18VDC |
| Материал контакта | AgSnO2 |
| Класс изоляции | Class F |
| Одобр. безоп. | VDE, UL/CUL, CQC |
| Нагрев | 55K max |
| Путь утечки | 10mm |
| Сопр. контакта | 100mΩ max at 1A 6VDC |
| Температура окружающей среды | -40°C to 85°C |
| Расположение контактов | 1 Form A (SPST-NO) |
| Макс. коммутируемая мощность | 4000VA |
| Ном. напряжение катушки | 12VDC |
| Электрическая стойкость | 1 x 10^5 ops (16A 250VAC resistive, room temp, 1s on 9s off) |
| Механическая износостойкость | 1 x 10^7 ops |
| Вибростойкость | 10Hz to 150Hz 10g/5g |
| Примечание | 12VDC 12A SPST-NO |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Макс. коммутируемый ток | 16A |
| Макс. коммутируемое напряжение | 440VAC / 300VDC |
| Coil voltage min pickup | 8.4VDC |
| Тип упаковки | Palette (палетта) |
| Coil voltage min dropout | 1.2VDC |
| Удар функц. | 98m/s² |
| Ударопрочность разрушающая | 980m/s² |
| Описание (англ.) | Miniature High Power Relay 12VDC 16A 1FormA |
| Эл. прочность катушка-контакты | 5000VAC 1min |
| Эл. прочность разомкнутых контактов | 1000VAC 1min |
