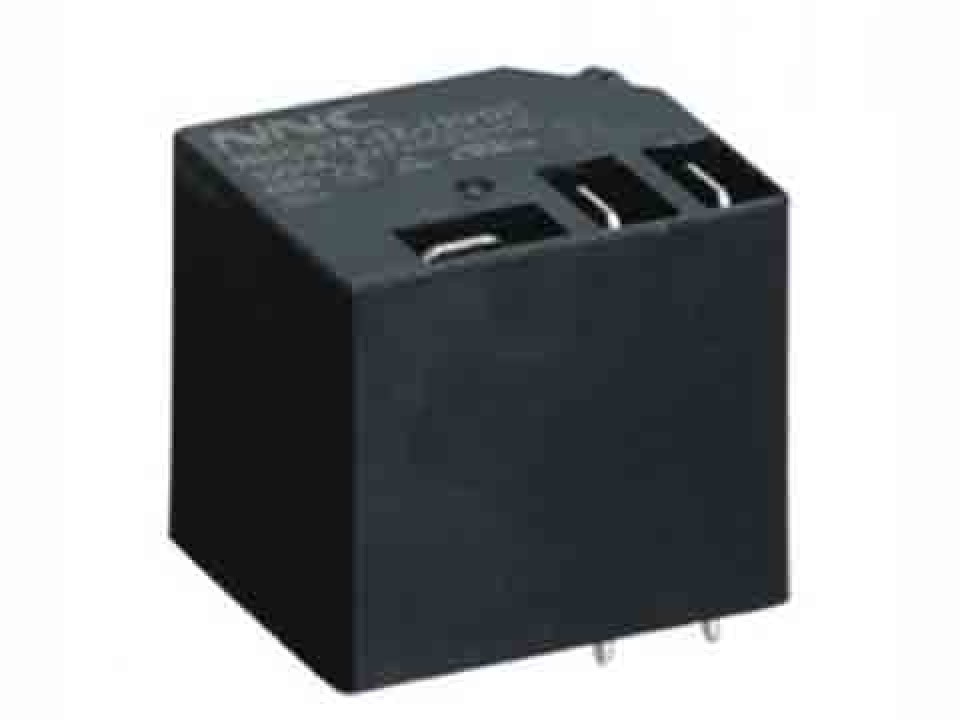

HF105F-2/012D-1ZT (NRP-16-C-12D) 20А-конт.1С реле NCR (арт. 184120)
У поставщика
ПроизводительNCR RELAY
КатегорияРеле электромагнитное
У поставщиков
3 400 шт.
Норм. уп.: 50
Цены поставщиков
Склад 29
В наличии:3 400 шт.
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 85,95 |
Описание
Реле HF105F-2/012D-1ZT (NRP-16-C-12D) от NCR RELAY — это мощное электромагнитное реле с одной переключающей группой контактов (1С). Коммутируемый ток контактов составляет 20 А, что позволяет использовать его в цепях управления и коммутации силовых нагрузок. Устройство рассчитано на напряжение катушки 12 В постоянного тока и отличается высокой надежностью при частых переключениях. Применяется в промышленной автоматике, системах управления и бытовой технике.
Технические характеристики
| Тип | электромагнитное |
| Weight max | 36g |
| Артикул | NRP-16-C-12D |
| Форма контакта | 1C (SPDT) |
| Тип упаковки | Miniature PCB Relay |
| Shock damage | 100G |
| Монтаж | Выводной |
| Тип монтажа | THT |
| Диапазон влажности | 40% to 85% RH |
| Сопр. катушки | 154.9 Ω ±10% |
| Shock endurance | 10G |
| Материал контакта | Silver Alloy |
| Макс. время срабатывания | 15ms |
| Макс. время отпускания | 10ms |
| Vibration damage | 10 to 55 Hz, 1.5mm D.A. |
| Coil nominal power | 0.93W |
| Electrical life min | 1×10^5 operations |
| Mechanical life min | 1×10^6 operations |
| Vibration endurance | 10 to 55 Hz, 1.5mm D.A. |
| Coil nominal voltage | 12VDC |
| Макс. коммутируемый ток | 30A |
| Sealed type available | Да |
| Макс. сопротивление контакта | 100 mΩ |
| Max switching power ac | 6000VA |
| Max switching power dc | 560W |
| Coil pick up voltage max | 9.00VDC |
| Coil terminal dimensions | 0.9mm diameter or 1.14mm x 1.14mm |
| Макс. AC напряжение | 250VAC |
| Макс. DC напряжение | 30VDC |
| Rating resistive load ac | 20A at 240VAC |
| Rating resistive load dc | 20A at 28VDC |
| Диапазон темп. окр. | -40 to +70°C |
| Coil drop out voltage min | 1.20VDC |
| Мин. сопротивление изоляции | 100 MΩ at 500VDC |
| Ток контактов | 20 А |
| Coil max allowable voltage | 15.6VDC |
| Contact terminal dimensions | 0.8mm x 1.6mm |
| Breakdown voltage coil contact | 2200VAC |
| Кол-во контактов | 1 |
| Breakdown voltage open contacts | 1500VAC |
| Напряжение катушки | 12 В |
