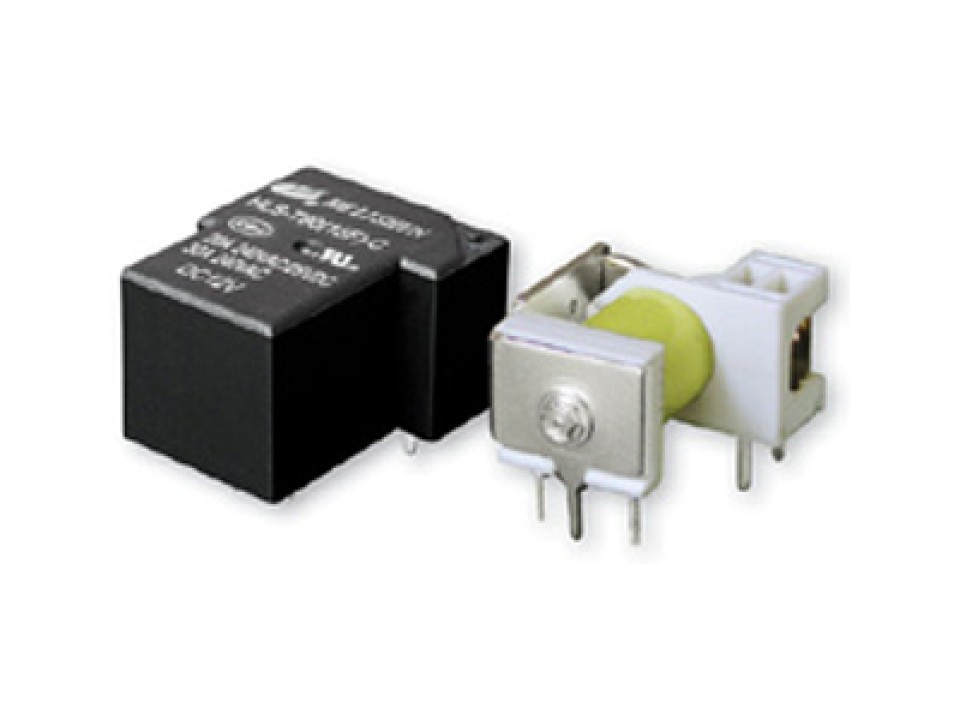

HF105F-1/024D6-1Z (HLS-T90(15F)-DC24V-C) 20A-конт.1С реле Helishun (арт. 027299)
У поставщика
ПроизводительHELISHUN
КатегорияРеле электромагнитное
У поставщиков
2 700 шт.
Норм. уп.: 25
Цены поставщиков
Склад 29
В наличии:2 700 шт.
Срок поставки: до 10 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,29 |
Описание
Реле HELISHUN HF105F-1/024D6-1Z — мощное электромеханическое реле с контактами на 20 А и одной переключающей группой (1С). Исполнение с катушкой на 24 В постоянного тока и встроенным защитным диодом. Предназначено для коммутации цепей в промышленной автоматике, системах управления и бытовой технике, где требуется высокая коммутационная способность и надёжность.
Технические характеристики
| Вес | approx 32g |
| Тип | электромагнитное |
| Влажность | 40-85% RH |
| Тип монтажа | THT |
| Мощность катушки | 0.93W |
| Форма контакта | 1C (SPDT) |
| Время срабатывания | 15ms max |
| Тип упаковки | реле |
| Время отпускания | 10ms max |
| Монтаж | Выводной |
| Сопр. катушки | 619.4Ω ±10% |
| Coil voltage dc | 24V |
| Электрический ресурс | 100,000 operations (rated load) |
| Мех. ресурс | 10,000,000 operations (no load) |
| Тип тока | DC |
| Материал контакта | Ag Alloy |
| Станд. безоп. | UL, CQC |
| Contact rating ac | 20A @ 240VAC |
| Contact rating dc | 10A @ 28VDC |
| Max applied voltage | 31.2V |
| Operate voltage max | 18V |
| Мин. напряжение отпускания | 1.2V |
| Вибростойкость | 10-55Hz, 1.5mm double amplitude |
| Сопр. изоляции | 100MΩ min at 500VDC |
| Макс. коммутируемый ток | 30A |
| Max switching power ac | 6000VA |
| Max switching power dc | 560W |
| Макс. AC напряжение | 250VAC |
| Макс. DC напряжение | 30VDC |
| Диапазон темп. окр. | -40°C to +125°C |
| Ток контактов | 20 А |
| Initial contact resistance | 100mΩ max at 6VDC 1A |
| Shock resistance destruction | 20G |
| Shock resistance malfunction | 10G |
| Кол-во контактов | 1 |
| Эл. прочность катушка-контакты | 2000VAC 50-60Hz for 1 minute |
| Эл. прочность разомкнутых контактов | 1500VAC 50-60Hz for 1 minute |
| Напряжение катушки | 24 В |
