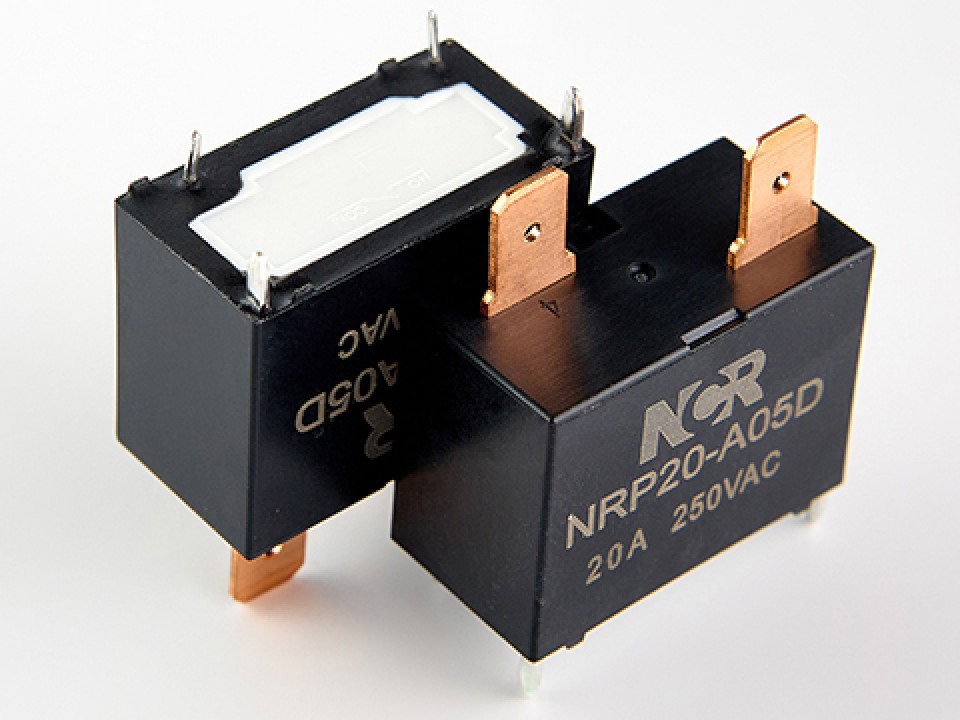

HF102F/T-005VDC (NRP20-1A-5VDC-P) 20A-конт.1A, 0.9W реле NCR (арт. 303837)
У поставщика
ПроизводительNCR RELAY
КатегорияРеле электромагнитное
У поставщиков
500 шт.
Норм. уп.: 50
Цены поставщиков
Склад 29
В наличии:500 шт.
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,75 |
Описание
Реле NCR HF102F/T-005VDC (NRP20-1A-5VDC-P) — это силовое электромеханическое реле с одним нормально разомкнутым контактом, рассчитанное на коммутацию тока до 20 А. Модель с катушкой на 5 В постоянного тока и потребляемой мощностью 0,9 Вт. Применяется в промышленной автоматике, системах управления нагрузками и блоках питания для коммутации цепей средней мощности.
Технические характеристики
| Серия | NRP-20 |
| Вес | 23g |
| Тип | Электромагнитное реле |
| Корпус | NRP-20-P (PCB type) |
| Тип монтажа | THT |
| Мощность катушки | 0.9W |
| Артикул | NRP20-1A-5VDC-P |
| Форма контакта | 1A (SPST-NO) |
| Время срабатывания | ≤15ms |
| Время отпускания | ≤5ms |
| Монтаж | Выводной |
| Диапазон влажности | 5%~85%RH |
| Shock strength | 980m/s² |
| Сопр. катушки | 27.8Ω |
| Электрический ресурс | 100000 cycles |
| Мех. ресурс | 10000000 cycles |
| Shock stability | 98m/s² |
| Материал контакта | SilverAlloy |
| Vibration damage | 10 to 55 Hz, 1.5mm D.A. |
| Мощность | 0.9 Вт |
| Сопр. контакта | ≤100mΩ |
| Pick up voltage max | 3.75VDC |
| Vibration endurance | 10 to 55 Hz, 1.5mm D.A. |
| Ном. напряжение катушки | 5VDC |
| Drop out voltage min | 0.5VDC |
| Сопр. изоляции | ≥100MΩ |
| Макс. коммутируемый ток | 25A |
| Max switching power ac | 6925VA |
| Max switching power dc | 750W |
| Макс. AC напряжение | 277VAC |
| Макс. DC напряжение | 30VDC |
| Диапазон темп. окр. | -40°C~+105°C |
| Ток контактов | 20 А |
| Coil voltage max allowable | 6.5VDC |
| Кол-во контактов | 1 |
| Эл. прочность разомкнутых контактов | 1000VAC |
| Dielectric strength coil to contact | 4500VAC |
| Напряжение катушки | 5 В |
