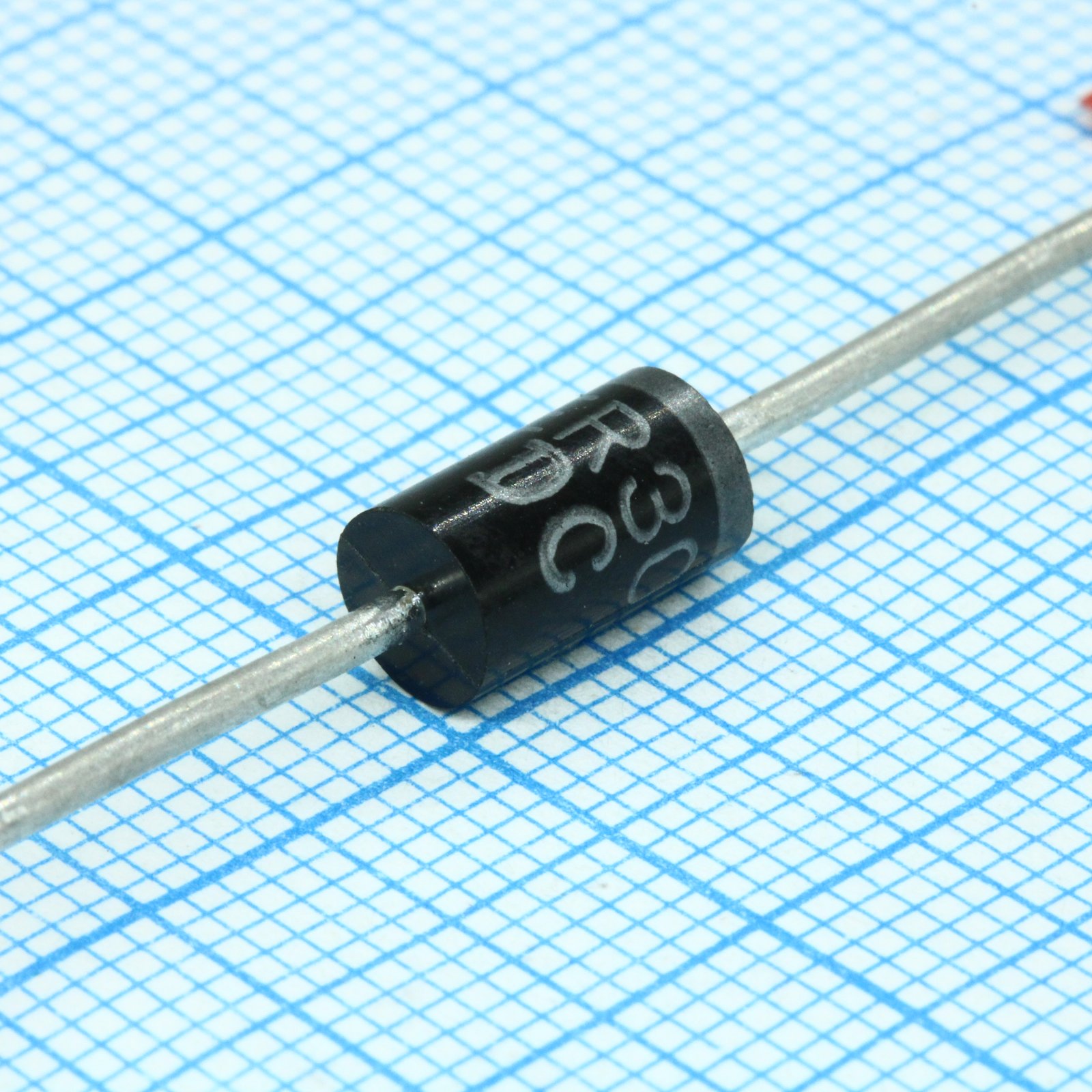

Диод выводной HER303
У поставщика
У поставщиков
221 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:221 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,81 |
| от 70 | 15,12 |
| от 139 | 14,23 |
| от 278 | 13,21 |
| от 500 | 12,33 |
Описание
Выводной диод HER303 от DC Components — быстровосстанавливающийся выпрямитель с обратным напряжением 200 В и прямым током до 3 А. Время обратного восстановления составляет всего 50 нс, что минимизирует потери при переключении. Подходит для импульсных блоков питания и высокочастотных выпрямителей в промышленной автоматике.
Технические характеристики
| Примечания | Capacitance measured at: 1 MHz and applied reverse voltage of 4.0 volts; Test conditions reverse recovery time: IF = 0.5A, IR = 1.0A, IRR = 0.25A |
| Вес | 0.4 gram |
| Ток, А | 3.0 Amperes |
| Корпус | DO-27 |
| Особенности | Low power loss, high efficiency, Low leakage, Low forward voltage drop, High current capability, High speed switching, High surge capability, High reliability |
| Тип монтажа | Выводной |
| Полярность | Color band denotes cathode end |
| Размеры | Body dia: 0.220 (5.6) / 0.197 (5.0); Case dia: 0.052 (1.3) DIA.; Lead dia: 0.048 (1.2) MIN.; Мин. длина: 1.0 (25.4) MIN.; Длина корпуса: 0.375 (9.5) / 0.335 (8.5) |
| Описание | High Efficiency Rectifier |
| Артикул | HER303 |
| Производитель | DC COMPONENTS CO., LTD. |
| Диапазон напряжений | 50 to 1000 Volts |
| Прямое напряжение | 1.0 В |
| Mechanical data | Корпус: Molded plastic; Lead: MIL-STD-202E, Method 208 guaranteed; Epoxy: UL 94V-0 rate flame retardant |
| Положение монтажа | Any |
| Напряжение блокировки DC | 200 В |
| Макс. RMS напряжение | 210 Volts |
| Ср.кв. обратное напряжение | 140 В |
| Время обратного восстановления | 50 nS |
| Диап. темп. хр. | -65 to +150 °C |
| Имп. прямой ток | 150 Amps |
| Макс. DC блокирующее напряжение | 300 Volts |
| Диап. раб. темп. | -65 to +150 °C |
| Имп. обр. ток при 25°C | 10 µA |
| Имп. обр. ток при 100°C | 100 µA |
| Тип. емкость перехода | 80 pF |
| Раб. имп. обратное напряжение | 200 В |
| Maximum reverse recovery time | 50 nSec |
| Имп. обратное напряжение | 200 В |
| Средний выпрямленный выходной ток | 3.0 A |
| Maximum dc reverse current at 25c | 10 uAmps |
| Maximum full load reverse current | 150 uAmps |
| Maximum instantaneous forward voltage | 1.3 Volts |
| Maximum recurrent peak reverse voltage | 300 Volts |
| Диапазон раб. и темп. хранения | -55 to +150 °C |
| Maximum average forward rectified current | 3.0 Amps |
| Неповтор. импульсный ток | 150 A |
| Прямой ток, А | 3 |
