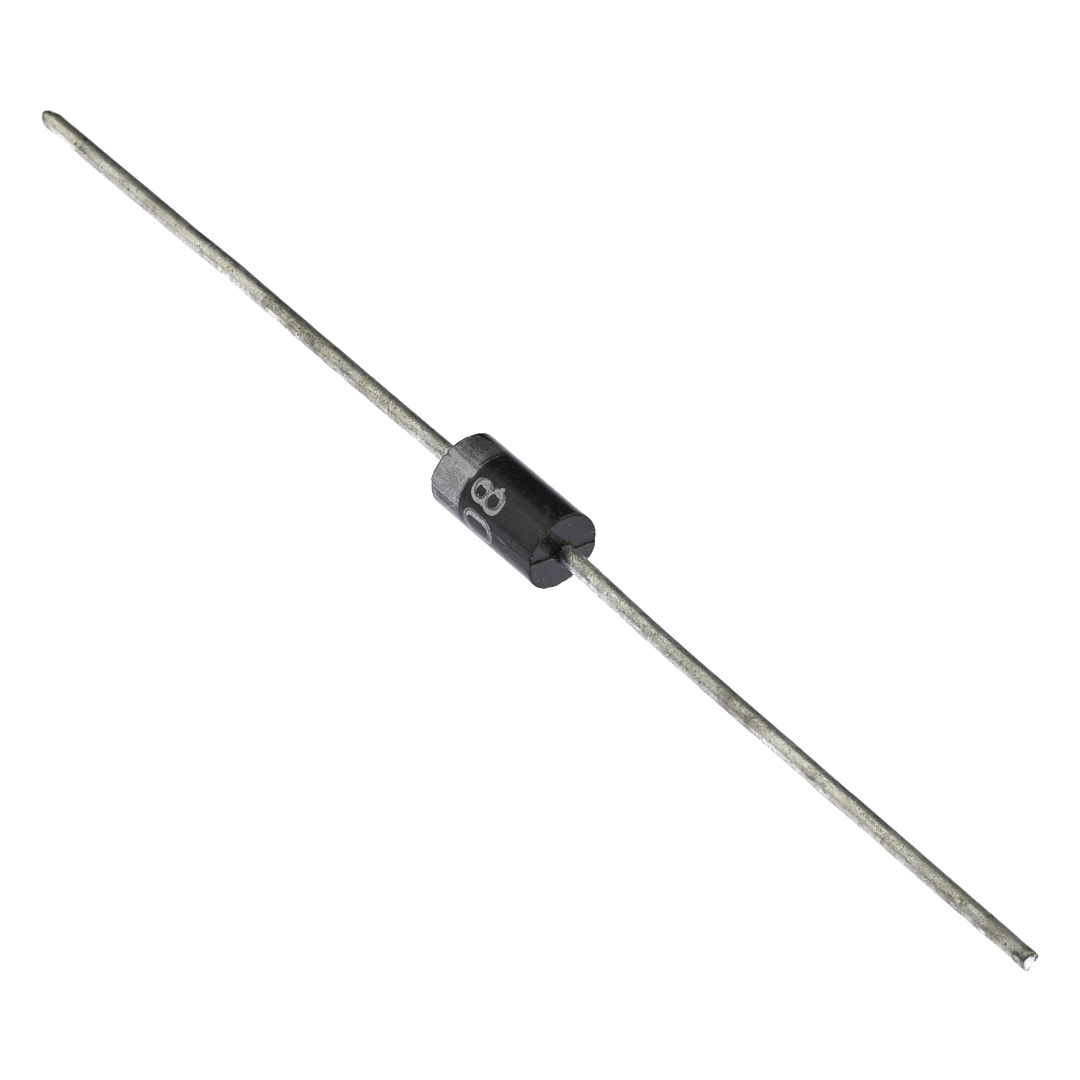

Диод HER208
В наличии
На своём складе
14 030 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт1,18 ₽
Сумма354,00 ₽
В наличии14 030 шт
от 300 шт
от 800 — 1,10 ₽ (−7%)
300 шт · Москва · 354,00 ₽
Описание
Быстродействующий диод HER208 от KEEN SIDE — высокоэффективный выпрямитель в корпусе DO-15 для монтажа в отверстия. Компонент рассчитан на обратное напряжение до 1000 В, прямой ток до 2 А и имеет время обратного восстановления 75 нс. Подходит для импульсных блоков питания и цепей с ёмкостной нагрузкой в промышленной автоматике.
Технические характеристики
| Тип | Высокоэффективный выпрямительный диод |
| Примечания | Для ёмкостной нагрузки снизить ток на 20% |
| Вес | 0.40 г |
| Корпус | DO-15 |
| Тип монтажа | Выводной |
| Полярность | полоса катода |
| Компонент | HER208 |
| Без свинца | Да |
| Клеммы | Луженые выводы, паяемые по MIL-STD-202, метод 208 |
| Материал корпуса | литой пластик |
| Размеры мм | A: 24.5 min; B: 5.50-7.62; C: 0.60-0.80; D: 2.60-3.60 |
| Прямое напряжение | 1.7V |
| Положение монтажа | любой |
| Напряжение блокировки DC | 1000V |
| Ср.кв. обратное напряжение | 700V |
| Емкость перехода | 40pF |
| Условия измерения емкости | 1.0МГц, обратное напряжение 4.0В |
| Время обратного восстановления | 75ns |
| Имп. обр. ток при 25°C | 5.0µA |
| Прямое напряжение | at IF=2.0A |
| Обр. ток пик. 100°C | 100µA |
| Диап. темп. хр. | -65 to +150°C |
| Рабочая температура | -65…+150 °C |
| Раб. имп. обратное напряжение | 1000V |
| Имп. обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 2.0A |
| Неповтор. импульсный ток | 60A |
| Время обратного восстановления trr, нс | 75 |
| Ёмкость перехода, пФ | 40 |
| Импульсный прямой ток IFSM (8.3 мс), А | 60 |
| Обратное напряжение, В | 1000 |
| Прямой ток, А | 2 |
| Ток утечки, мкА | 5 |
