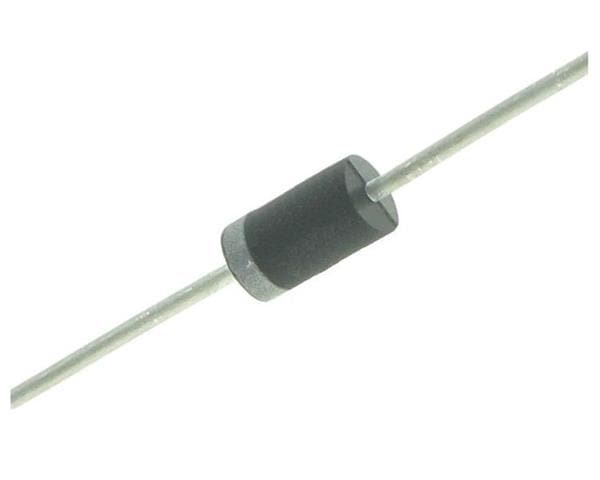

Диод выводной HER207
У поставщика
У поставщиков
12 588 шт.
Норм. уп.: 1500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт3,06 ₽
дешевле всех
Сумма612,00 ₽
В наличии9 717 шт
от 200 штюрлицам и ИП
от 1 200 — 2,49 ₽ (−19%)
Склад 13срок до недели
Цена за шт3,93 ₽
Сумма786,00 ₽
+ доплата 490,00 ₽
В наличии2 871 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 451 — 3,28 ₽ (−17%)
200 шт · Склад 39 · 612,00 ₽
Описание
Диод HER207 от MIC — это высокоскоростной выпрямительный диод в выводном корпусе. Компонент рассчитан на ток до 2 А и обратное напряжение 1000 В, отличается малым временем восстановления. Применяется в импульсных блоках питания и высокочастотных выпрямителях промышленной электроники.
Технические характеристики
| Корпус | Transfer molded plastic |
| Вывод | Луженый аксиальный вывод, паяемый по MIL-STD-202E метод 208C |
| Тип | Fast Recovery Rectifier |
| Эпоксидный компаунд | UL94V-0 rate flame retardant |
| Мощность, Вт | 40 |
| Серия | HER201-HER208 |
| Вес | 0.014 ounce, 0.39 grams |
| Ток, А | Макс. обратный ток пост.: 5.0µA @ 25°C, 250µA @ 125°C; Имп. прямой ток: 60A; Maximum full load recovery current: 100µA; Макс. средний выпрямленный ток: 2.0A |
| Корпус | DO-15 |
| Напряжение, В | Макс. RMS напряжение: 560V; Макс. DC блокирующее напряжение: 800V; Макс. мгновенное прямое напряжение: 1.7V @ 2.0A; Макс. повторяющееся импульсное обратное напряжение: 800V |
| Тип монтажа | Выводной |
| Полярность | Цветная полоса обозначает конец катода |
| Частота | Время обратного восстановления: 75ns |
| Размеры | Длина корпуса: 0.300 (7.6) inch (mm); Диаметр корпуса: 0.034 (0.9) inch (mm); Диаметр вывода: 0.028 (0.7) inch (mm); Body diameter 2: 0.230 (5.8) inch (mm); Body diameter 3: 0.140 (3.6) inch (mm); Body diameter 4: 0.104 (2.6) inch (mm); Длина вывода мин.: 1.0 (25.4) inch (mm) |
| Ёмкость | Тип. тепловое сопротивление: 20pF |
| Описание | Diode выводной HER207 |
| Прочие характеристики | Пайка: 260°C/10 seconds/.375” (9.5mm) lead length at 5 lbs (2.3kg) tension; Условия теплового сопротивления: Measured at 1 MHz and applied reverse of 4.0 volts; Условия прямого импульсного тока: 8.3mS single half sine wave superimposed on rated load (JEDEC method); Условия времени обратного восстановления: IF=0.5A, IR=1.0A, IRR=0.25A |
| Артикул | HER207 |
| Положение монтажа | любой |
| Темп. диапазон | Темп. хранения: -55°C to +150°C; Рабочая температура перехода: -55°C to +150°C |
| Обратное напряжение, В | 560 |
| Прямой ток, А | 0,25 |
