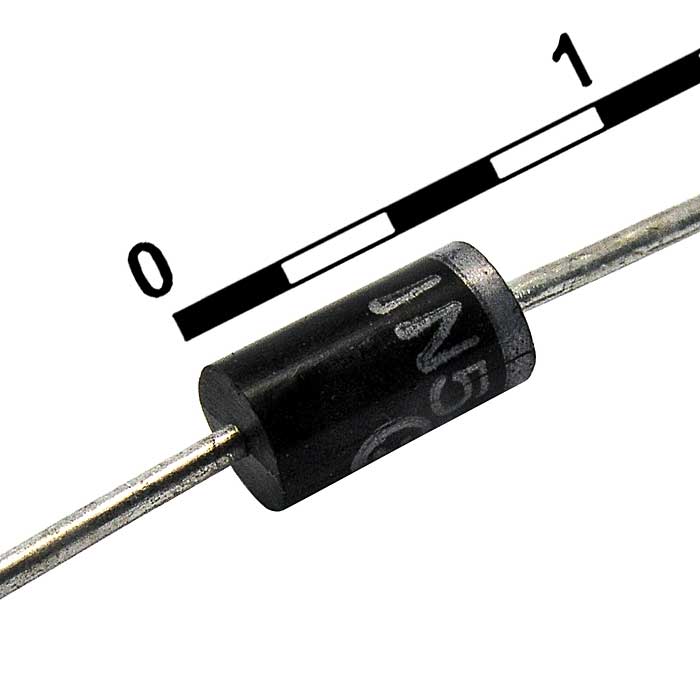

Диод выводной HER108
У поставщика
У поставщиков
27 549 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 39
В наличии:20 905 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,01 |
| от 1 275 | 2,44 |
| от 2 125 | 2,13 |
| от 3 575 | 1,88 |
| от 5 950 | 1,71 |
Склад 13
В наличии:6 644 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 176 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,93 |
| от 514 | 3,25 |
| от 1 027 | 2,69 |
| от 2 500 | 2,29 |
| от 5 000 | 2,04 |
Описание
Выводной диод HER108 от MIC в корпусе DO-41. Обеспечивает быстрое переключение и подходит для цепей с напряжением до 1000 В. Применяется в импульсных блоках питания и бытовой электронике.
Технические характеристики
| Серия | HER101/UF4001 THRU HER108/UF4007 |
| В упаковке | 5000 |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Длина вывода | 0.375" (9.5mm) |
| Артикул | HER108 |
| Тип компонента | Diode |
| Прямое напряжение | 1.0V |
| Reverse current ir | 5.0uA |
| Surge current ifsm | 30A |
| Forward current avg | 1.0A |
| Емкость перехода | 15pF |
| Reverse voltage vrrm | 1000V |
| Test circuit voltage | 50Vdc |
| Test circuit rise time | 7ns max |
| Test circuit time base | 5/10ns/cm |
| Forward current derating | Single Phase Half Wave 60Hz Resistive or Inductive Load |
| Surge current conditions | 8.3ms Single Half Sine Wave JEDEC Method |
| Reverse recovery time trr | 75ns |
| Диап. раб. темп. | -65C to +150C |
| Test circuit forward current | +0.5A |
| Test circuit input impedance | 1 megohm 22pf |
| Test circuit reverse current | -0.25A |
| Forward voltage vf conditions | 1.0A |
| Reverse current ir conditions | 25C, 1000V |
| Test circuit source impedance | 50 ohms |
| Junction capacitance conditions | 1MHz, 4.0V |
