Диод HER108
В наличии
На своём складе
18 400 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт1,02 ₽
Сумма306,00 ₽
В наличии18 400 шт
от 300 шт
от 800 — 0,95 ₽ (−7%)
300 шт · Москва · 306,00 ₽
Описание

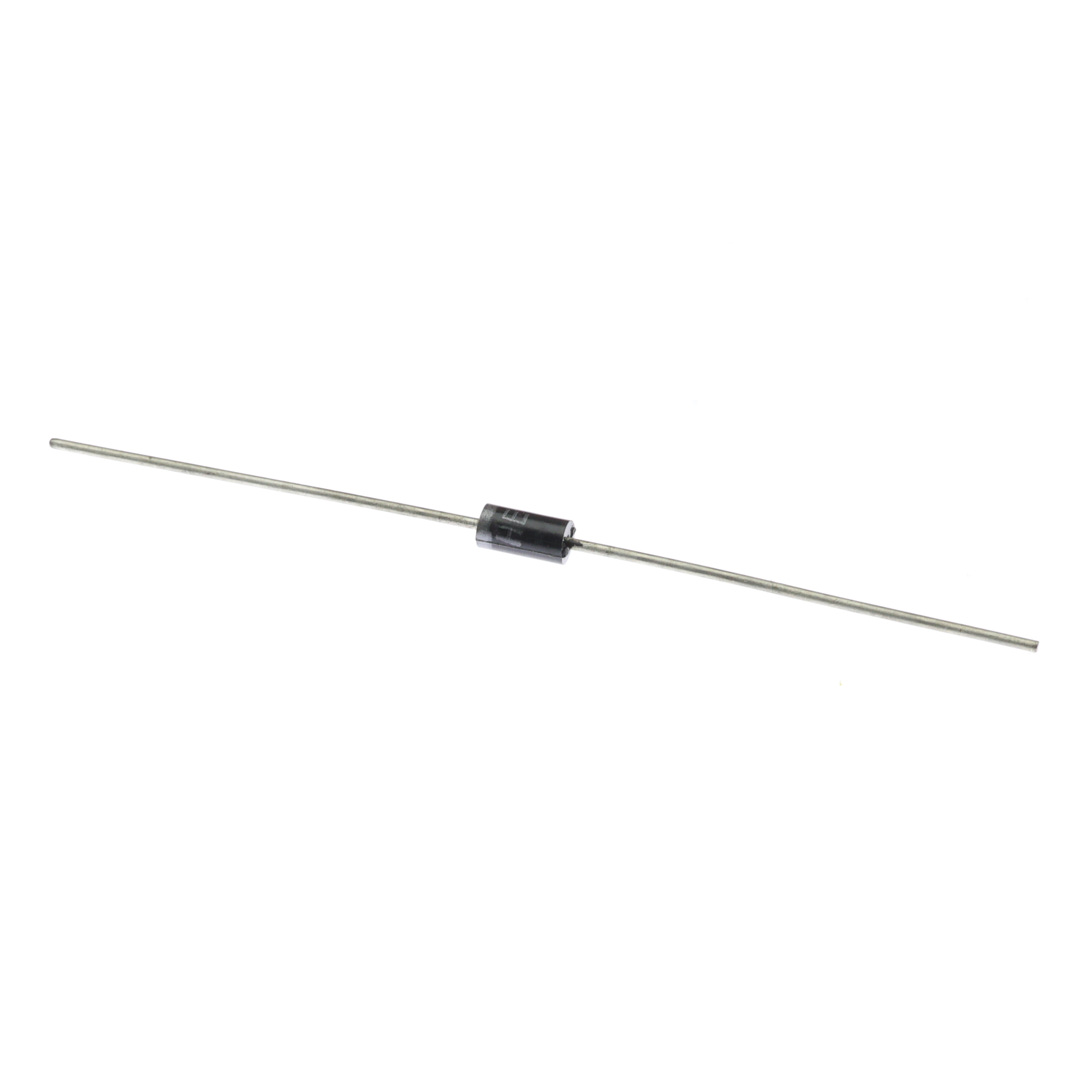

Быстродействующий диод HER108 от KEEN SIDE. Компонент рассчитан на обратное напряжение до 1000 В и прямой ток 1 А, время обратного восстановления — всего 75 нс. Выполнен в корпусе DO-41 для монтажа в отверстия. Подходит для импульсных блоков питания и высокочастотного выпрямления в промышленной и бытовой электронике.
Технические характеристики
| Тип | Высокоэффективный выпрямительный диод |
| Вес | 0.34g |
| Маркировка | номер типа |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Полярность | полоса катода |
| Без свинца | Yes (RoHS) |
| Клеммы | Луженые выводы, паяемые по MIL-STD-202 |
| Размеры | Макс. длина корпуса: 5.21mm; Мин. длина корпуса: 4.06mm; Общая длина, мин.: 24.5mm; Макс. диаметр корпуса: 3.00mm; Мин. диаметр корпуса: 2.00mm; Макс. диаметр вывода: 0.80mm; Мин. диаметр вывода: 0.60mm |
| Артикул | HER108 |
| Материал корпуса | литой пластик |
| Положение монтажа | любой |
| Напряжение блокировки DC | 1000V |
| Ср.кв. обратное напряжение | 700V |
| Кристалл со стеклянной пассивацией | Да |
| Прямое напряжение при 1А | 1.7V |
| Время обратного восстановления | 75ns |
| Диап. темп. хр. | -65 to +150°C |
| Рабочая температура | -65…+150 °C |
| Макс. обратный ток при 25°C | 5.0µA |
| Макс. обр. ток при 100°C | 100µA |
| Тип. емкость перехода | 40pF |
| Раб. имп. обратное напряжение | 1000V |
| Имп. обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 1.0A |
| Неповтор. импульсный ток | 60A |
| Время обратного восстановления trr, нс | 75 |
| Ёмкость перехода, пФ | 40 |
| Импульсный прямой ток IFSM (8.3 мс), А | 60 |
| Обратное напряжение, В | 1000 |
| Прямое напряжение, В | 1,7 |
| Прямой ток, А | 1 |
| Ток утечки, мкА | 5 |
