Логический элемент КМОП мультивибратор сдвоенный, SO16
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Мультивибраторы
У поставщиков
100 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,60 |
| от 26 | 72,82 |
| от 52 | 68,10 |
| от 104 | 64,57 |
| от 207 | 61,94 |
Описание

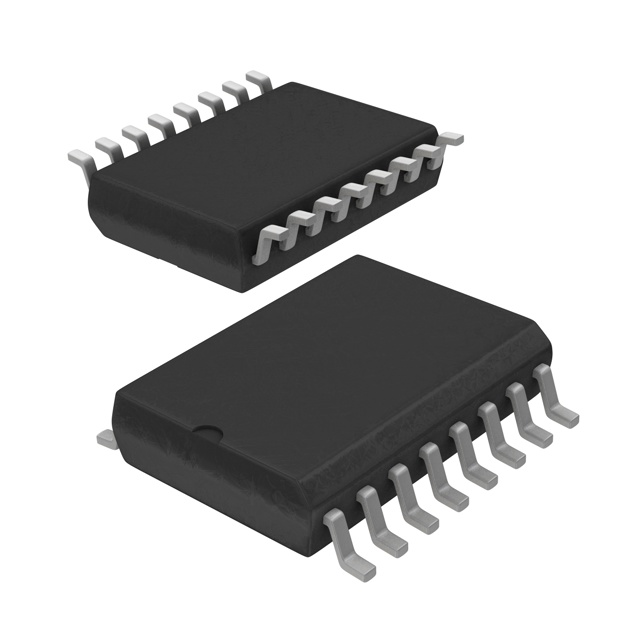

Микросхема NEXPERIA HEF4538BT — сдвоенный КМОП мультивибратор в корпусе SO-16. Работает в широком диапазоне температур от -40°C до +125°C. Подходит для промышленной автоматики и устройств с жёсткими условиями эксплуатации.
Технические характеристики
| Корпус | SO-16 |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Описание | Dual precision monostable multivibrator (CMOS) |
| Название компонента | HEF4538BT,653 |
| Кол-во выводов | 16 |
| Версия корпуса | SOT109-1 |
| Макс. вх. напр. | 15V |
| Мин. входное напряжение | 0V |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 3V |
| Макс. рассеиваемая мощность | 500mW |
| Макс. темп. окр. среды | 125°C |
| Темп. окружающей среды мин. | -40°C |
| Input capacitance nA nB | 7.5pF |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input output current max | 10mA |
| Output pulse width range | 10μs to infinity |
| Input clamping current max | 10mA |
| Output pulse width formula | tW = REXT × CEXT |
| Output clamping current max | 10mA |
| Абс. макс. напряжение питания | 18V |
| Input capacitance nREXT CEXT | 15pF |
| Supply current active 5v typ | 55μA |
| Описание (англ.) | MONO MULTIVBRTOR DUAL 16SOIC |
| Supply current active 10v typ | 150μA |
| Supply current active 15v typ | 220μA |
| Low level input voltage 5v max | 1.5V |
| High level input voltage 5v min | 3.5V |
| Input leakage current nA nB max | ±0.1μA |
| Low level input voltage 10v max | 3.0V |
| Low level input voltage 15v max | 4.0V |
| Low level output current 5v min | 0.64mA |
| Low level output current 5v typ | 0.5mA |
| Low level output voltage 5v max | 0.05V |
| High level input voltage 10v min | 7.0V |
| High level input voltage 15v min | 11.0V |
| High level output current 5v min | -1.7mA |
| High level output current 5v typ | -1.4mA |
| High level output voltage 5v min | 4.95V |
| Low level output current 10v min | 1.6mA |
| Low level output current 10v typ | 1.3mA |
| Low level output current 15v min | 4.2mA |
| Low level output current 15v typ | 3.4mA |
| Low level output voltage 10v max | 0.05V |
| Low level output voltage 15v max | 0.05V |
| Power dissipation per output max | 100mW |
| High level output current 10v min | -1.6mA |
| High level output current 10v typ | -1.3mA |
| High level output current 15v min | -4.2mA |
| High level output current 15v typ | -3.4mA |
| High level output voltage 10v min | 9.95V |
| High level output voltage 15v min | 14.95V |
| Input leakage current nREXT CEXT max | ±0.3μA |
| Рабочая температура | -40°C ~ 125°C |
| Input transition rise fall rate 5v max | 3.75μs/V |
| Pulse width variation over temperature | ±0.2% |
| Input transition rise fall rate 10v max | 0.5μs/V |
| Input transition rise fall rate 15v max | 0.08μs/V |
| Propagation delay high to low nCD to nQ 5v max | 250ns |
| Propagation delay high to low nCD to nQ 5v typ | 125ns |
| Propagation delay high to low nCD to nQ 10v max | 100ns |
| Propagation delay high to low nCD to nQ 10v typ | 50ns |
| Propagation delay high to low nCD to nQ 15v max | 70ns |
| Propagation delay high to low nCD to nQ 15v typ | 35ns |
| Propagation delay high to low nA nB to nQ 5v max | 440ns |
| Propagation delay high to low nA nB to nQ 5v typ | 220ns |
| Propagation delay high to low nA nB to nQ 10v max | 190ns |
| Propagation delay high to low nA nB to nQ 10v typ | 85ns |
| Propagation delay high to low nA nB to nQ 15v max | 120ns |
| Propagation delay high to low nA nB to nQ 15v typ | 60ns |
| Тип | HEF4538BT |
