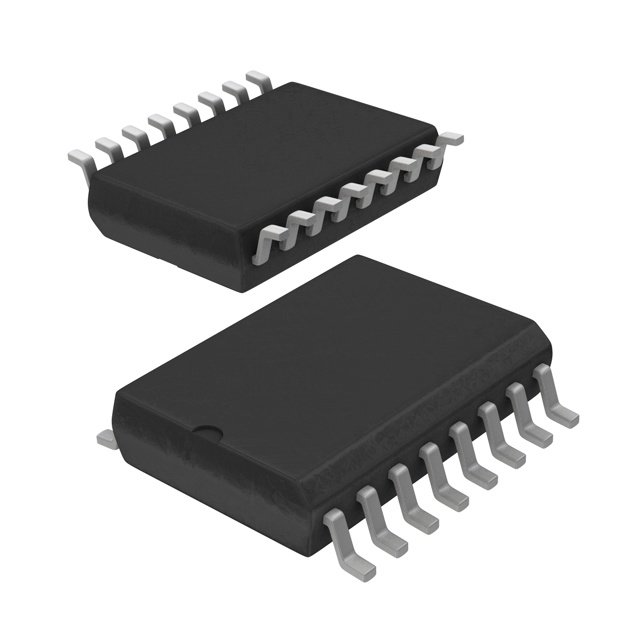

Логический элемент КМОП мультивибратор сдвоенный, SO16
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Мультивибраторы
У поставщиков
167 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:167 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 66 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,40 |
| от 30 | 10,72 |
| от 53 | 9,91 |
| от 106 | 9,22 |
| от 212 | 8,64 |
Описание
Микросхема NEXPERIA HEF4528BT — сдвоенный КМОП мультивибратор. Работает в широком температурном диапазоне, выпускается в компактном корпусе SO-16. Применяется в промышленной автоматике и бытовой электронике для генерации импульсов и задержек сигналов.
Технические характеристики
| Выводы | 16 |
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | SO16 |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Vih 5V min | 3.5V |
| Vil 5V max | 1.5V |
| Voh 5V min | 4.95V |
| Vol 5V max | 0.05V |
| Описание | Dual monostable multivibrator |
| Tphl 5V max | 280ns |
| Tphl 5V typ | 140ns |
| Tplh 5V max | 305ns |
| Tplh 5V typ | 155ns |
| Type number | HEF4528BT |
| Vih 10V min | 7.0V |
| Vih 15V min | 11.0V |
| Vil 10V max | 3.0V |
| Vil 15V max | 4.0V |
| Voh 10V min | 9.95V |
| Voh 15V min | 14.95V |
| Vol 10V max | 0.05V |
| Vol 15V max | 0.05V |
| Tphl 10V max | 100ns |
| Tphl 10V typ | 50ns |
| Tphl 15V max | 70ns |
| Tphl 15V typ | 35ns |
| Tplh 10V max | 115ns |
| Tplh 10V typ | 60ns |
| Tplh 15V max | 80ns |
| Tplh 15V typ | 40ns |
| Ioh 5V 2.5V min | -1.7mA |
| Ioh 5V 4.6V min | -0.52mA |
| Iol 5V 0.4V min | 0.52mA |
| Версия корпуса | SOT109-1 |
| Ioh 10V 9.5V min | -1.3mA |
| Iol 10V 0.5V min | 1.3mA |
| Iol 15V 1.5V min | 3.6mA |
| Вх. емкость | 7.5pF |
| Макс. вх. напр. | VDD+0.5V |
| Мин. входное напряжение | -0.5V |
| Ioh 15V 13.5V min | -3.6mA |
| Setup time 5V typ | 105ns |
| Pulse width min 5V | 25ns |
| Setup time 10V typ | 40ns |
| Setup time 15V typ | 25ns |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 3V |
| Pulse width min 10V | 15ns |
| Pulse width min 15V | 10ns |
| Input output current | ±10mA |
| Recovery time 5V typ | 75ns |
| Recovery time 10V typ | 30ns |
| Recovery time 15V typ | 25ns |
| Supply current 5V max | 20μA |
| Input clamping current | ±10mA |
| Supply current 10V max | 40μA |
| Supply current 15V max | 80μA |
| Transition time 5V max | 120ns |
| Transition time 5V typ | 60ns |
| Макс. темп. окр. среды | +85°C |
| Темп. окружающей среды мин. | -40°C |
| Output clamping current | ±10mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Общая рассеиваемая мощность | 500mW |
| Transition time 10V max | 60ns |
| Transition time 10V typ | 30ns |
| Transition time 15V max | 40ns |
| Transition time 15V typ | 20ns |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input leakage current 15V | ±0.3μA |
| Pulse width 5V 10k 1nF typ | 5.45μs |
| Pulse width 5V 5k 15pF typ | 235ns |
| Диап. раб. темп. | -40°C to +85°C |
| Pulse width 10V 10k 1nF typ | 4.95μs |
| Pulse width 10V 5k 15pF typ | 155ns |
| Pulse width 15V 10k 1nF typ | 4.85μs |
| Pulse width 15V 5k 15pF typ | 140ns |
| Абс. макс. напряжение питания | 18V |
| Supply voltage absolute min | -0.5V |
| Power dissipation per output | 100mW |
| Описание (англ.) | MONO MULTIVBRTOR DUAL 16SOIC |
| Input transition rise fall rate 5V | 3.75μs/V |
| Input transition rise fall rate 10V | 0.5μs/V |
| Input transition rise fall rate 15V | 0.08μs/V |
| Рабочая температура | - |
