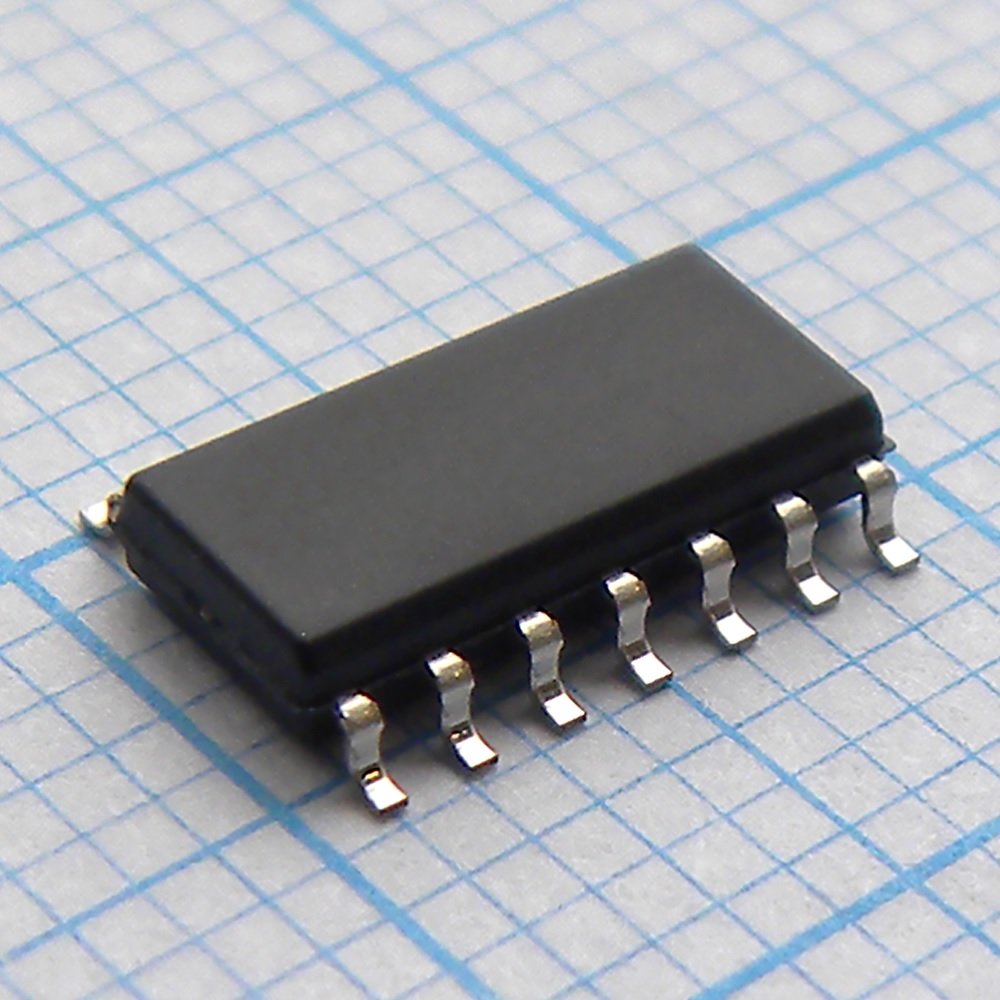

Логический элемент КМОП И 2 х 4, SO14
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы
У поставщиков
374 шт.
Норм. уп.: 57
Цены поставщиков
Склад 13
В наличии:374 шт
Срок поставки: до недели
Норм. уп.: 57
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,35 |
| от 47 | 6,77 |
| от 114 | 6,16 |
| от 171 | 5,70 |
| от 342 | 5,32 |
Описание
Логический элемент HEF4082BT от NEXPERIA — это КМОП-микросхема, реализующая функцию «И» с двумя элементами и четырьмя входами. Выполнена в компактном корпусе SO14. Подходит для построения цифровых схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Ширина | 4.0mm |
| ESD (мм) | >200V |
| Длина | 8.75mm |
| ЭСР HBM | >2000V |
| Корпус | SO14 |
| Функция | AND |
| Тип монтажа | SMD |
| Размах выводов | 6.2mm |
| Кол-во выводов | 14 |
| Ширина корпуса | 3.9mm |
| Соответствие | JEDEC JESD 13-B |
| Макс. высота | 1.75mm |
| Lead angle | 8° |
| Шаг выводов | 1.27mm |
| Ширина вывода | 0.49mm |
| Описание | Dual 4-input AND gate |
| Длина вывода | 1.0mm |
| Артикул | HEF4082BT |
| Логическое семейство | CMOS |
| Производитель | Nexperia |
| Толщина вывода | 0.25mm |
| Число затворов | 2 |
| Версия корпуса | SOT108-1 |
| Standoff height | 0.25mm |
| Макс. вх. напр. | VDD |
| Мин. входное напряжение | 0V |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 15.0V |
| Мин. напр. пит. | 3.0V |
| Temperature grades | -40°C to +85°C and -40°C to +125°C |
| Тип. входная емкость | 7.5pF |
| Supply current 5v max | 7.5µA |
| Supply current 10v max | 15.0µA |
| Supply current 15v max | 30.0µA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Input output current max | ±10mA |
| Propagation delay 5v max | 125ns |
| Propagation delay 5v typ | 65ns |
| Макс. ток утечки входа | ±1.0µA |
| Number of inputs per gate | 4 |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay 10v max | 60ns |
| Propagation delay 10v typ | 30ns |
| Propagation delay 15v max | 45ns |
| Propagation delay 15v typ | 25ns |
| Input clamping current max | ±10mA |
| Абс. макс. вх. напр. | VDD+0.5V |
| Input voltage absolute min | -0.5V |
| Power dissipation derating | 10.1mW/K above 100°C |
| Output clamping current max | ±10mA |
| Power dissipation total max | 500mW |
| Абс. макс. напряжение питания | 18V |
| Supply voltage absolute min | -0.5V |
| Dynamic power dissipation 5v | 1500 × fi + Σ(fo × CL) × VDD² µW |
| Описание (англ.) | AND Gate 2-Element 4-IN CMOS 14-Pin SO Bulk |
| Dynamic power dissipation 10v | 6700 × fi + Σ(fo × CL) × VDD² µW |
| Dynamic power dissipation 15v | 16800 × fi + Σ(fo × CL) × VDD² µW |
| Output transition time 5v max | 120ns |
| Output transition time 5v typ | 60ns |
| Low level input voltage 5v max | 1.5V |
| Output transition time 10v max | 60ns |
| Output transition time 10v typ | 30ns |
| Output transition time 15v max | 40ns |
| Output transition time 15v typ | 20ns |
| High level input voltage 5v min | 3.5V |
| Low level input voltage 10v max | 3.0V |
| Low level input voltage 15v max | 4.0V |
| Low level output current 5v min | 0.64mA |
| Low level output voltage 5v max | 0.05V |
| High level input voltage 10v min | 7.0V |
| High level input voltage 15v min | 11.0V |
| High level output current 5v min | -1.7mA |
| High level output voltage 5v min | 4.95V |
| Low level output current 10v min | 1.6mA |
| Low level output current 15v min | 4.2mA |
| Low level output voltage 10v max | 0.05V |
| Low level output voltage 15v max | 0.05V |
| Power dissipation per output max | 100mW |
| High level output current 10v min | -1.6mA |
| High level output current 15v min | -4.2mA |
| High level output voltage 10v min | 9.95V |
| High level output voltage 15v min | 14.95V |
| High level output current 5v 4 6v min | -0.64mA |
| Input transition rise fall rate 5v max | 3.75ns/V |
| Input transition rise fall rate 10v max | 0.5ns/V |
| Input transition rise fall rate 15v max | 0.08ns/V |
