Логический элемент КМОП ИЛИ-НЕ 4 х 2, DIP14

Name: Логический элемент КМОП ИЛИ-НЕ 4 х 2, DIP14
Brand: NEXPERIA
SKU: 763655
Price: 34.20 RUB
Availability: InStock

Артикул:763655

У поставщика

ПроизводительNEXPERIA

КатегорияЛогические - Вентили и Инверторы

У поставщиков

6 шт.

Норм. уп.: 25

Узнать срок доставки Искать на других складах

Описание

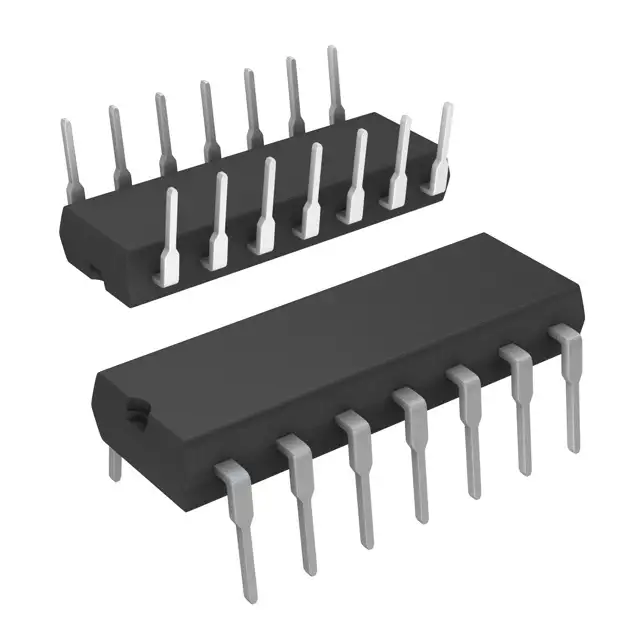

Микросхема NEXPERIA HEF4077BP — это КМОП логический элемент «Исключающее ИЛИ-НЕ» (EXCLUSIVE-NOR) с четырьмя двухвходовыми вентилями. Работает при напряжении от 3 до 15 В, выпускается в корпусе DIP14 для монтажа в отверстия. Применяется в цифровых схемах промышленной автоматики и бытовой электроники.

Технические характеристики

ESD (мм)	200 V
ЭСР HBM	2000 V
Корпус	DIP14
Тип монтажа	Выводной
Компонент	HEF4077BP
Тип затвора	EXCLUSIVE-NOR
Кол-во выводов	14
Количество выводов	14
Технология	CMOS
Описание	Quad 2-input EXCLUSIVE-NOR gate, CMOS, DIP14
Логическое семейство	CMOS
Название корпуса	SOT108-1
Логическая функция	Quad 2-input EXCLUSIVE-NOR gate
Длина корпуса	8.75mm
Число затворов	4
Статический режим	fully static
Вх. емкость	7.5pF
Макс. вх. напр.	VDD
Мин. входное напряжение	0 V
Output symmetrical	Да
Ширина корпуса	3.9mm
Макс. высота корпуса	1.75mm
Макс. ток питания	50mA
Макс. напр. пит.	15.0 V
Мин. напр. пит.	3.0 V
Тип. входная емкость	7.5 pF
Макс. ток питания, 5 В	7.5μA
Supply current 10v max	15.0μA
Ток питания при 15 В макс.	30.0μA
Transition time 5V max	120 ns
Transition time 5V typ	60 ns
Transition time 5v max	120ns
Transition time 5v typ	60ns
Макс. темп. окр. среды	85°C
Темп. окружающей среды мин.	-40°C
Макс. темп. хр.	+150 °C
Мин. темп. хр.	-65 °C
Transition time 10V max	60 ns
Transition time 10V typ	30 ns
Transition time 10v max	60ns
Transition time 10v typ	30ns
Transition time 15V max	40 ns
Transition time 15V typ	20 ns
Transition time 15v max	40ns
Transition time 15v typ	20ns
Input output current max	10mA
Макс. ток утечки входа	0.3 µA
Входной ток утечки, мин.	-0.3 µA
Макс. раб. темп.	+85 °C
Мин. раб. темп.	-40 °C
Output low voltage 5V max	0.05 V
Supply current 5V 25C max	1.0 µA
Supply current 5V 85C max	7.5 µA
Ток ограничения входа, макс.	10mA
Абс. макс. вх. напр.	VDD + 0.5 V
Абсолютное входное напряжение, мин.	-0.5 V
Output high voltage 5V min	4.95 V
Output low voltage 10V max	0.05 V
Output low voltage 15V max	0.05 V
Supply current 10V 25C max	2.0 µA
Supply current 10V 85C max	15.0 µA
Supply current 15V 25C max	4.0 µA
Supply current 15V 85C max	30.0 µA
Выходной ток ограничения, макс.	10mA
Output high voltage 10V min	9.95 V
Output high voltage 15V min	14.95 V
Макс. общая рассеиваемая мощность	500 mW
Абс. макс. напряжение питания	18V
Макс. общая рассеиваемая мощность	500mW
Input leakage current 85C max	3.0 µA
Output low current 5V 25C typ	0.44 mA
Output low current 5V 40C min	0.52 mA
Output low current 5V 85C min	0.36 mA
Propagation delay tPHL 5V max	150 ns
Propagation delay tPHL 5V typ	75 ns
Propagation delay tPLH 5V max	145 ns
Propagation delay tPLH 5V typ	70 ns
Low level input voltage 5v max	1.5V
Output high current 5V 25C typ	-1.4 mA
Output high current 5V 40C min	-1.7 mA
Output high current 5V 85C min	-1.1 mA
Output low current 10V 25C typ	1.1 mA
Output low current 15V 25C typ	3.0 mA
Propagation delay tPHL 10V max	70 ns
Propagation delay tPHL 10V typ	35 ns
Propagation delay tPHL 15V max	55 ns
Propagation delay tPHL 15V typ	30 ns
Propagation delay tPLH 10V max	60 ns
Propagation delay tPLH 10V typ	30 ns
Propagation delay tPLH 15V max	50 ns
Propagation delay tPLH 15V typ	25 ns
High level input voltage 5v min	3.5V
Low level input voltage 10v max	3.0V
Low level input voltage 15v max	4.0V
Low level output current 5v min	0.52mA
Low level output voltage 5v max	0.05V
Output high current 10V 25C typ	-1.1 mA
Output high current 15V 25C typ	-3.0 mA
Supply voltage absolute max max	18 V
Supply voltage absolute max min	-0.5 V
High level input voltage 10v min	7.0V
High level input voltage 15v min	11.0V
High level output current 5v min	-1.7mA
High level output voltage 5v min	4.95V
Low level output current 10v min	1.3mA
Low level output current 15v min	3.6mA
Low level output voltage 10v max	0.05V
Low level output voltage 15v max	0.05V
Power dissipation per output max	100 mW
High level output current 10v min	-1.3mA
High level output current 15v min	-3.6mA
High level output voltage 10v min	9.95V
High level output voltage 15v min	14.95V
Скорость нарастания/спада входа при 5 В	3.75μs/V
Скорость нарастания/спада входа при 10 В	0.5μs/V
Скорость нарастания/спада входа при 15 В	0.08μs/V
Low level output current 5v 25c min	0.44mA
Low level output current 5v 85c min	0.36mA
High level output current 5v 25c min	-1.4mA
High level output current 5v 85c min	-1.1mA
Low level output current 10v 25c min	1.1mA
Low level output current 10v 85c min	0.9mA
Low level output current 15v 25c min	3.0mA
Low level output current 15v 85c min	2.4mA
Propagation delay high to low 5v max	150ns
Propagation delay high to low 5v typ	75ns
Propagation delay low to high 5v max	145ns
Propagation delay low to high 5v typ	70ns
High level output current 10v 25c min	-1.1mA
High level output current 10v 85c min	-0.9mA
High level output current 15v 25c min	-3.0mA
High level output current 15v 85c min	-2.4mA
Propagation delay high to low 10v max	70ns
Propagation delay high to low 10v typ	35ns
Propagation delay high to low 15v max	55ns
Propagation delay high to low 15v typ	30ns
Propagation delay low to high 10v max	60ns
Propagation delay low to high 10v typ	30ns
Propagation delay low to high 15v max	50ns
Propagation delay low to high 15v typ	25ns
