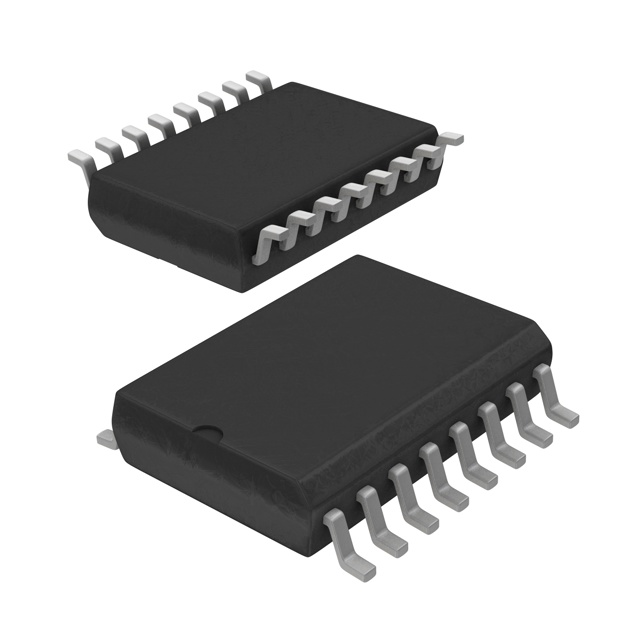

Счетчик двоичный 14-бит, SO16 HEF4060BT,653
У поставщика
ПроизводительNEXPERIA
КатегорияЛогические - Счетчики, Делители
У поставщиков
6 112 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:6 112 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,80 |
| от 110 | 17,72 |
| от 220 | 16,01 |
| от 440 | 14,70 |
| от 879 | 13,74 |
Описание
Микросхема-счетчик NEXPERIA HEF4060BT — 14-битный двоичный счетчик и делитель частоты в корпусе SO-16. Работает в диапазоне температур от -40°C до +85°C, поставляется на ленте. Применяется в промышленной автоматике и бытовой электронике для формирования временных задержек и деления тактовой частоты.
Технические характеристики
| Outputs | 10 (Q3-Q9, Q11-Q13) |
| Корпус | SO16 |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Oscillator | RC or crystal |
| Логическое семейство | CMOS |
| Master reset | active high |
| Код упаковки | SOT109-1 |
| Number of stages | 14 |
| Вх. емкость | 7.5pF |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 3V |
| Диап. вх. напр. | -0.5V to VDD+0.5V |
| Supply current max 5v | 150µA |
| Supply current typ 5v | 20µA |
| Supply current max 10v | 300µA |
| Supply current max 15v | 600µA |
| Supply current typ 10v | 40µA |
| Supply current typ 15v | 80µA |
| Transition time typ 5v | 60ns |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Transition time typ 10v | 30ns |
| Transition time typ 15v | 20ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output current low typ 5v | 0.44mA |
| Output current high typ 5v | 1.4mA |
| Абс. макс. напряжение питания | 18V |
| Макс. общая рассеиваемая мощность | 500mW |
| Minimum reset pulse width 5v | 25ns |
| Макс. рассеиваемая мощность | 100mW |
| Описание (англ.) | BNRY COUNT/DVDER 14STG 16SOIC |
| Minimum reset pulse width 10v | 15ns |
| Minimum reset pulse width 15v | 10ns |
| Maximum clock frequency typ 5v | 8MHz |
| Maximum clock frequency typ 10v | 20MHz |
| Maximum clock frequency typ 15v | 30MHz |
| Minimum clock pulse width high 5v | 60ns |
| Propagation delay rs to q3 typ 5v | 210ns |
| Minimum clock pulse width high 10v | 25ns |
| Minimum clock pulse width high 15v | 15ns |
| Propagation delay rs to q3 typ 10v | 80ns |
| Propagation delay rs to q3 typ 15v | 50ns |
| Рабочая температура | -40В°C ~ 85В°C |
