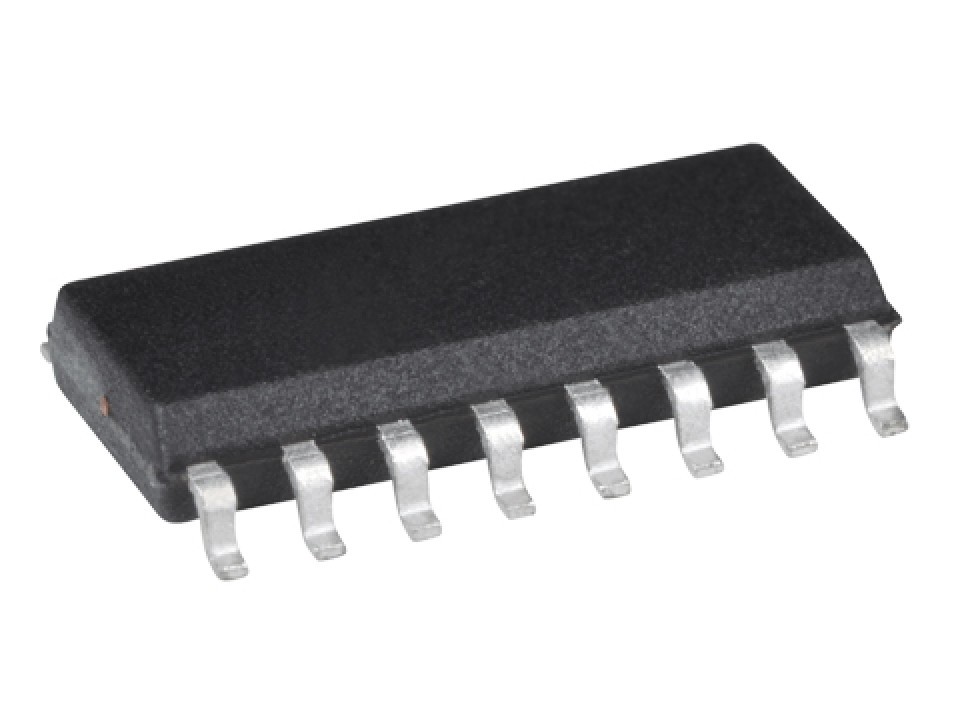

HEF4051BT SO16 NXP микросхема (арт. 011776)
У поставщика
ПроизводительNXP
У поставщиков
40 000 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:40 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,94 |
Описание
Микросхема HEF4051BT от NXP — это 8-канальный аналоговый мультиплексор/демультиплексор в корпусе SO16. Компонент предназначен для коммутации аналоговых или цифровых сигналов с одного общего входа на один из восьми выходов и наоборот. Устройство отличается низким потреблением и широким диапазоном питающих напряжений, что делает его востребованным в системах сбора данных, аудиотехнике и измерительном оборудовании.
Технические характеристики
| Тип | 8-channel analog multiplexer/demultiplexer |
| Тип | Аналоговый мультиплексор/демультиплексор |
| Ток | 10 мА |
| Корпус | SO16 (SOT109-1) |
| Особенности | fully static operation, standardized symmetrical output characteristics, JEDEC standard JESD 13-B compliant |
| Тип монтажа | SMD |
| Логическое семейство | HEF4000B |
| Корпус | SO16 |
| Монтаж | SMD |
| Vdd vss range | 3V to 15V |
| Кол-во выводов | 16 |
| Снижение мощности | 8mW/K above 70°C |
| Break before make | requires enable input |
| Макс. ток питания | 50mA |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 3V |
| Диап. вх. напр. | 0V to VDD |
| Analog voltage swing | VDD to VEE |
| Input output current | ±10mA |
| Напряжение | 15 В |
| Вх. ток утечки | ±1.0µA max |
| Input clamping current | ±10mA |
| Power dissipation so16 | 500mW |
| Vdd vee difference max | 15V |
| Low level input voltage | Vdd 5v max: 1.5V; Vdd 10v max: 3.0V; Vdd 15v max: 4.0V |
| High level input voltage | Vdd 5v min: 3.5V; Vdd 10v min: 7.0V; Vdd 15v min: 11.0V |
| Диап. темп. хр. | -65°C to +150°C |
| Transition rise fall rate | Vdd 5v max: 3.75µs/V; Vdd 10v max: 0.5µs/V; Vdd 15v max: 0.08µs/V |
| Диап. раб. темп. | -40°C to +125°C |
| Кол-во контактов | 16 |
