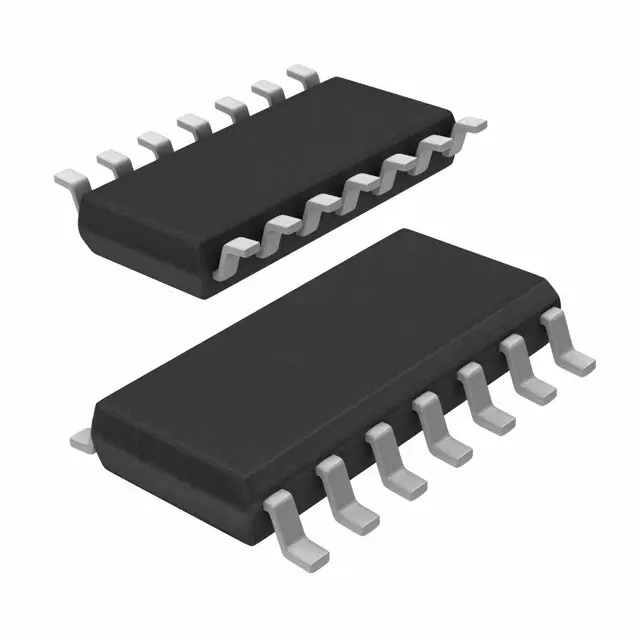

Логический элемент КМОП ключ двунаправленный х 4, 14-SO
У поставщика
ПроизводительNEXPERIA
КатегорияМикросхемы
У поставщиков
585 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:585 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,43 |
| от 46 | 26,54 |
| от 91 | 25,36 |
| от 182 | 23,84 |
| от 364 | 22,37 |
Описание
Микросхема NEXPERIA HEF4016BT — это КМОП-ключ с четырьмя двунаправленными каналами типа SPST. Работает при напряжении от 3 до 15 В, выдерживает ток до ±10 мА и рассеивает до 500 мВт. Выпускается в корпусе SO14 для поверхностного монтажа. Применяется в промышленной автоматике и аналоговой коммутации сигналов.
Технические характеристики
| Выводы | 14 |
| ESD (мм) | 200V |
| ЭСР HBM | 2000V |
| Корпус | SOIC-14 |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Ширина корпуса | 3.9mm |
| Соответствие | JEDEC JESD 13-B |
| Io current | ±10mA |
| Технология | CMOS |
| Описание | Quad single-pole single-throw analog switch |
| Артикул | HEF4016B |
| Тип переключателя | SPST |
| Enable input | active HIGH |
| Производитель | Nexperia |
| Logic function | Quad single-pole single-throw analog switch |
| Версия корпуса | SOT108-1 |
| Вх. емкость | 7.5pF |
| Макс. вх. напр. | VDD + 0.5V |
| Мин. входное напряжение | -0.5V |
| Supply current 5V | 7.5μA |
| Number of switches | 4 |
| Ширина корпуса | 3.9mm |
| Supply current 10V | 15.0μA |
| Supply current 15V | 30.0μA |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 3V |
| Input clamp current | ±10mA |
| On resistance peak 5V | 8000Ω |
| On resistance rail 5V | 425Ω |
| Supply current 5v max | 7.5μA |
| On resistance peak 10V | 690Ω |
| On resistance peak 15V | 350Ω |
| On resistance rail 10V | 195Ω |
| On resistance rail 15V | 145Ω |
| Supply current 10v max | 15μA |
| Supply current 15v max | 30μA |
| Макс. темп. окр. среды | +85°C |
| Темп. окружающей среды мин. | -40°C |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Общая рассеиваемая мощность | 500mW |
| Input capacitance nE typ | 7.5pF |
| Input output current max | ±10mA |
| Propagation delay phl 5V | 50ns |
| Propagation delay phz 5V | 130ns |
| Propagation delay plh 5V | 40ns |
| Propagation delay plz 5V | 120ns |
| Propagation delay pzh 5V | 80ns |
| Propagation delay pzl 5V | 80ns |
| Input leakage current 15V | ±1.0μA |
| Макс. ток утечки входа | ±1μA |
| On resistance mismatch 5V | 200Ω |
| On resistance peak 5v typ | 8000Ω |
| On resistance rail 5v max | 425Ω |
| On resistance rail 5v typ | 140Ω |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Propagation delay phl 10V | 20ns |
| Propagation delay phl 15V | 10ns |
| Propagation delay phz 10V | 110ns |
| Propagation delay phz 15V | 100ns |
| Propagation delay plh 10V | 20ns |
| Propagation delay plh 15V | 10ns |
| Propagation delay plz 10V | 100ns |
| Propagation delay plz 15V | 100ns |
| Propagation delay pzh 10V | 40ns |
| Propagation delay pzh 15V | 30ns |
| Propagation delay pzl 10V | 40ns |
| Propagation delay pzl 15V | 30ns |
| Enable to output on 5v max | 80ns |
| Enable to output on 5v typ | 40ns |
| Input clamping current max | ±10mA |
| Low level input voltage 5V | 1.5V |
| On resistance mismatch 10V | 15Ω |
| On resistance mismatch 15V | 10Ω |
| On resistance peak 10v max | 690Ω |
| On resistance peak 10v typ | 230Ω |
| On resistance peak 15v max | 350Ω |
| On resistance peak 15v typ | 115Ω |
| On resistance rail 10v max | 195Ω |
| On resistance rail 10v typ | 65Ω |
| On resistance rail 15v max | 145Ω |
| On resistance rail 15v typ | 50Ω |
| Макс. напряжение питания | 18V |
| Enable to output off 5v max | 130ns |
| Enable to output off 5v typ | 90ns |
| Enable to output on 10v max | 40ns |
| Enable to output on 10v typ | 20ns |
| Enable to output on 15v max | 30ns |
| Enable to output on 15v typ | 15ns |
| High level input voltage 5V | 3.5V |
| Low level input voltage 10V | 3.0V |
| Low level input voltage 15V | 4.0V |
| Абс. макс. напряжение питания | 18V |
| Supply voltage absolute min | -0.5V |
| Макс. общая рассеиваемая мощность | 500mW |
| Dynamic power dissipation 5V | 550 × fi + Σ(fo × CL) × VDD^2 μW |
| Enable to output off 10v max | 110ns |
| Enable to output off 10v typ | 80ns |
| Enable to output off 15v max | 100ns |
| Enable to output off 15v typ | 75ns |
| High level input voltage 10V | 7.0V |
| High level input voltage 15V | 11.0V |
| Power dissipation per switch | 100mW |
| Dynamic power dissipation 10V | 2600 × fi + Σ(fo × CL) × VDD^2 μW |
| Dynamic power dissipation 15V | 6500 × fi + Σ(fo × CL) × VDD^2 μW |
| Off state leakage current 15V | 200nA |
| Off state leakage current typ | 200nA |
| On resistance mismatch 5v max | 200Ω |
| On resistance mismatch 10v max | 15Ω |
| On resistance mismatch 15v max | 10Ω |
| Power dissipation per switch max | 100mW |
| Input transition rise fall rate 5V | 3.75μs/V |
| Input transition rise fall rate 10V | 0.5μs/V |
| Input transition rise fall rate 15V | 0.08μs/V |
| Propagation delay high to low 5v max | 50ns |
| Propagation delay high to low 5v typ | 25ns |
| Propagation delay low to high 5v max | 40ns |
| Propagation delay low to high 5v typ | 20ns |
| Propagation delay high to low 10v max | 20ns |
| Propagation delay high to low 10v typ | 10ns |
| Propagation delay high to low 15v max | 10ns |
| Propagation delay high to low 15v typ | 5ns |
| Propagation delay low to high 10v max | 20ns |
| Propagation delay low to high 10v typ | 10ns |
| Propagation delay low to high 15v max | 10ns |
| Propagation delay low to high 15v typ | 5ns |
