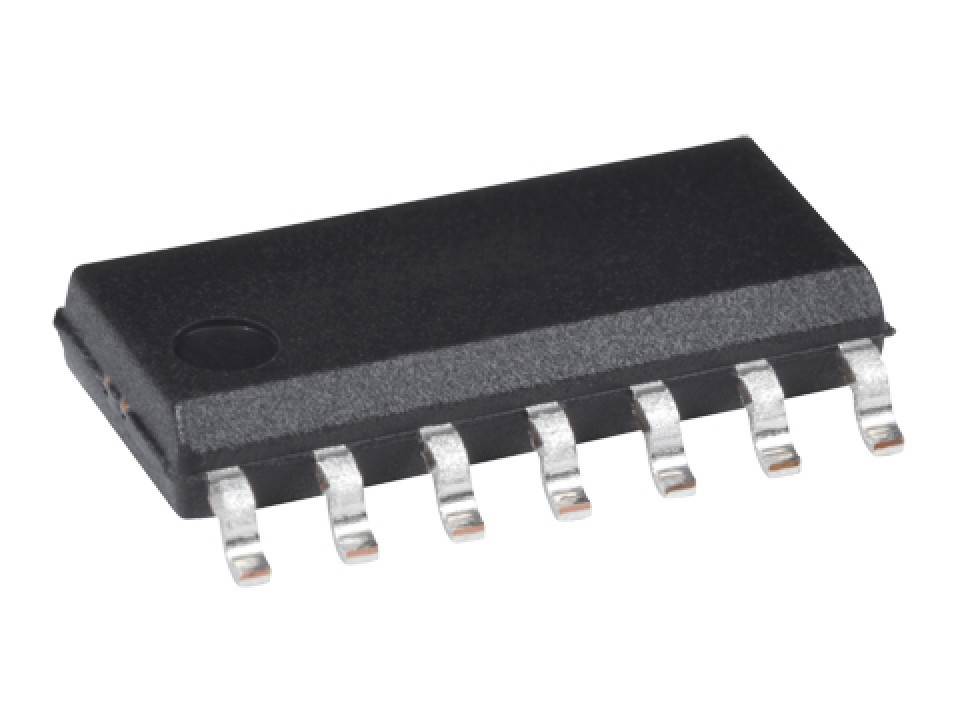

HEF4013BT SO14 NXP микросхема (арт. 011739)
У поставщика
ПроизводительNXP
КатегорияЛогические - Триггеры
У поставщиков
5 775 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 29
В наличии:5 775 шт.
Срок поставки: до 10 дн.
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,39 |
Описание
HEF4013BT — это сдвоенный D-триггер с установкой и сбросом от NXP, выполненный в корпусе SO14. Микросхема построена по технологии HCMOS, обеспечивающей низкое энергопотребление и высокую помехоустойчивость. Применяется в цифровых схемах для хранения данных, деления частоты и построения регистров сдвига.
Технические характеристики
| Тип | D-триггер |
| Корпус | SO14 |
| Тип монтажа | SMD |
| Ширина корпуса | 3.9mm |
| Clock input | LOW to HIGH edge-triggered, Schmitt-trigger |
| Корпус | SO14 |
| Монтаж | SMD |
| Functional type | Dual D-type flip-flop |
| Версия корпуса | SOT108-1 |
| Вх. емкость | 7.5pF |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 3V |
| Asynchronous inputs | Set-direct (SD) and Clear-direct (CD), active HIGH |
| Напряжение | 15 В |
| Вх. ток утечки | ±0.1µA (25°C), ±1.0µA (85°C/125°C) |
| Rise fall rate max 5v | 3.75µs/V |
| Supply current max 5v | 30µA |
| Power dissipation so14 | 500mW |
| Rise fall rate max 10v | 0.5µs/V |
| Rise fall rate max 15v | 0.08µs/V |
| Supply current max 10v | 60µA |
| Supply current max 15v | 120µA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Supply current typical 5v | 1.0µA |
| Output current low 5v 0 4v | 0.5mA |
| Recommended supply voltage | 3V to 15V |
| Supply current typical 10v | 2.0µA |
| Supply current typical 15v | 4.0µA |
| Макс. напряжение питания | 18V |
| Output current high 5v 2 5v | -1.4mA |
| Output current low 10v 0 5v | 1.3mA |
| Output current low 15v 1 5v | 3.4mA |
| Output current high 10v 9 5v | -1.3mA |
| Power dissipation per output | 100mW |
| Propagation delay typical 5v | 110ns |
| Output current high 15v 13 5v | -3.4mA |
| Propagation delay typical 10v | 45ns |
| Propagation delay typical 15v | 30ns |
