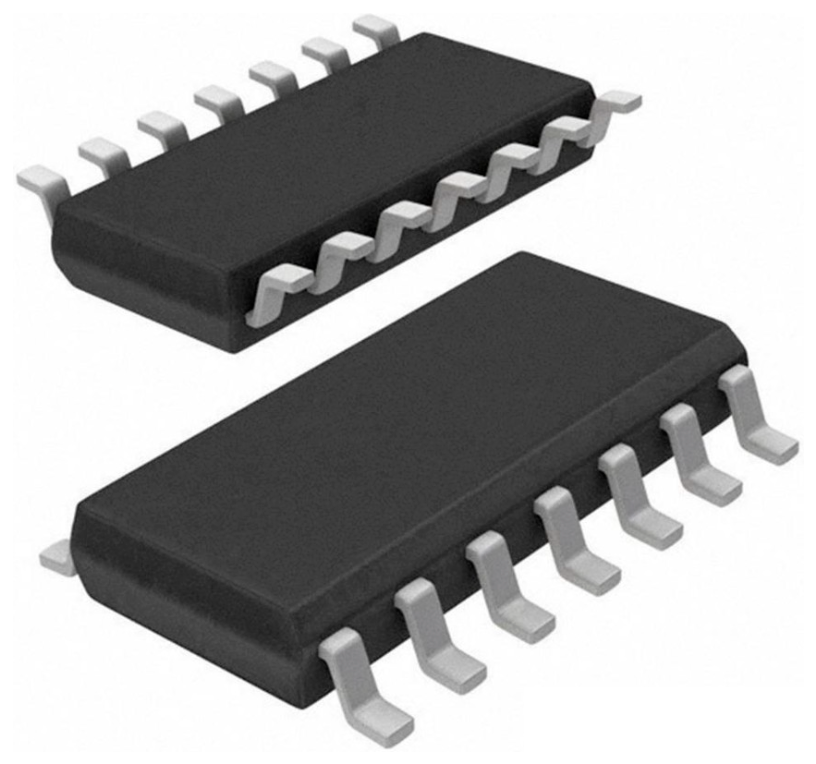

Микросхема HEF4013BT.653
У поставщика
У поставщиков
10 000 шт.
Норм. уп.: 2500
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 11,30 |
| от 60 | 10,86 |
| от 120 | 10,49 |
| от 200 | 10,27 |
Цены поставщиков
Склад 2
В наличии:10 000 шт
Срок поставки: до 2 недель
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 11,30 |
| от 60 | 10,86 |
| от 120 | 10,49 |
| от 200 | 10,27 |
Описание
Микросхема HEF4013BT.653 от NEX-NXP представляет собой два независимых D-триггера с установкой и сбросом. Выполнена в корпусе SO-14, что обеспечивает компактность для поверхностного монтажа. Применяется в цифровых схемах для хранения данных, деления частоты и построения регистров сдвига.
Технические характеристики
| Корпус | SO14 (SOT108-1) |
| Тип монтажа | SMD |
| Логическое семейство | HEF4000B (CMOS) |
| Trigger type | Positive-edge triggered, Schmitt-trigger clock input |
| Ширина корпуса | 3.9mm |
| Макс. напр. пит. | 15V |
| Мин. напр. пит. | 3V |
| Asynchronous inputs | Set-direct (SD) and Clear-direct (CD), active HIGH |
| Диап. вх. напр. | -0.5V to VDD+0.5V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Общая рассеиваемая мощность | 500mW |
| Типовая входная емкость | 7.5pF |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Supply current 5V max 25C | 1.0µA |
| Supply current 10V max 25C | 2.0µA |
| Supply current 15V max 25C | 4.0µA |
| Supply current 5V max 125C | 30µA |
| Макс. напряжение питания | 18V |
| Supply current 10V max 125C | 60µA |
| Supply current 15V max 125C | 120µA |
| Макс. рассеиваемая мощность | 100mW |
| Input leakage current max 25C | ±0.1µA |
| Input leakage current max 85C | ±1.0µA |
| Input leakage current max 125C | ±1.0µA |
| Low level output current min 5V | 0.64mA |
| High level output current min 5V | -1.7mA |
| Low level output current min 10V | 1.6mA |
| Low level output current min 15V | 4.2mA |
| High level output current min 10V | -1.6mA |
| High level output current min 15V | -4.2mA |
| Propagation delay CD to Q 5V typical | 100ns |
| Propagation delay CP to Q 5V typical | 110ns |
| Propagation delay SD to Q 5V typical | 100ns |
| Propagation delay CD to Q 10V typical | 40ns |
| Propagation delay CD to Q 15V typical | 30ns |
| Propagation delay CP to Q 10V typical | 45ns |
| Propagation delay CP to Q 15V typical | 30ns |
| Propagation delay SD to Q 10V typical | 40ns |
| Propagation delay SD to Q 15V typical | 30ns |
