HDR-60-24
Документация
Даташит

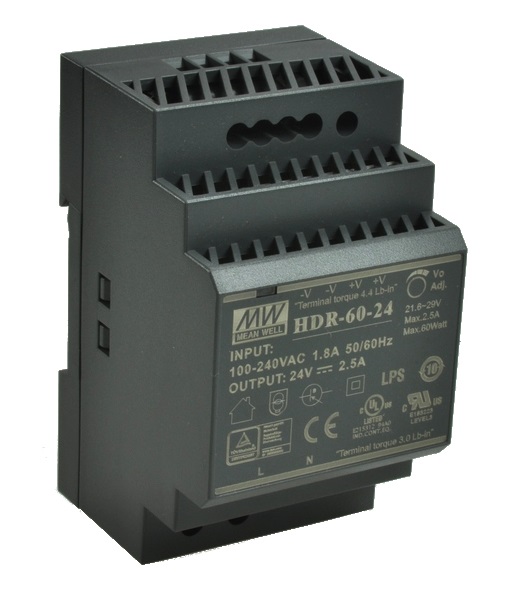

Блок питания на DIN рейку HDR-60-24

Артикул:99260
У поставщика
ПроизводительMEAN WELL
КатегорияИсточники питания на DIN рейку
Ед. изм.шт
У поставщиков
2 876 шт.
Норм. уп.: 60
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
1 шт · Склад 2 · 1 420,72 ₽
Описание

Блок питания MEAN WELL HDR-60-24 на DIN-рейку выдает стабильные 24 В при токе 2,5 А и мощности 60 Вт. Модель имеет КПД 90%, регулировку напряжения потенциометром и защиту от вибраций. Корпус шириной 52,5 мм подходит для компактного монтажа в щитах. Применяется в промышленной автоматике и системах управления.

Технические характеристики
СерияHDR-60
МодельHDR-60-24
Выходное напряжение24 В
Выходное напряжение, В24
Максимальный выходной ток2,5 А
Мощность60 Вт
Допуск, %±1%
Допуск1 %
Пульсации и шум150mV
Пульсации и шум150mVp-p
Пульсации и шум150mV
КПД90
КПД, %90%
КПД90%
Пусковой ток30A/115VAC
Время удержания30ms/230VAC
Габариты (Ш × В × Г)52,5x90x54,5 мм
Упаковка190g
Упаковка190g; 60pcs/12.4Kg/0.97CUFT
Рабочая температура-30 ~ +70
Степень защиты (IP)IP20
ТипDIN
MTBF3524.8k hrs
РегулировкаРегулировка потенциометром
Ширина52.5
Высота90
Длина54.5
Вес0.19
Ток, А0~2.5A
Напряжение, В24V
Тип монтажаDIN rail TS-35/7.5 or 15
Гарантия3 years
Размер52.5*90*54.5mm
Вибрация10 ~ 500Hz, 2G
Переменный ток1.2A/115VAC
Напряжение DC24V
Размеры52.5*90*54.5mm (W*H*D)
Тип входаAC/DC
ЗащитаShort circuit / Overload / Over voltage
Каналов1
Вых. ток2.5
Ном. мощность60W
ЭМС излучениеConducted: EN55032(CISPR32), CNS13438 Class B; Radiated: EN55032(CISPR32), CNS13438 Class B; Harmonic Current: EN61000-3-2 Class A; Voltage Flicker: EN61000-3-3
ПомехоустойчивостьESD: EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A; Radiated Susceptibility: EN61000-4-3 Level 3, criteria A; EFT/Burst: EN61000-4-4 Level 3, criteria A; Surge: EN61000-4-5 Level 4, 2KV/L-N, criteria A; Conducted: EN61000-4-6 Level 3, criteria A; Magnetic Field: EN61000-4-8 Level 4, criteria A; Voltage Dips and interruptions: EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods
Перенапряжение30 ~ 36V
Светодиодный индикаторДа
Диапазон напряжений85 ~ 264VAC
Вх. напряжение AC, В85
Вх. AC напр. 2264
Вх. напряжение DC, В120
Вх. напряжение DC 2, В370
Вых. напр. до29
Диап. частот47 ~ 63Hz
Рег. линии士1.0%
Рег. нагрузки士1.0%
Время нарастания500ms, 50ms/230VAC
Вых. напр. от21.6
Макс. пульс. шум150mVp-p
Станд. безоп.UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, EAC TP TC 004, BSMI CNS14336-1 approved; Design refer to TUV EN60950-1
Рабочая влажность20 ~ 90% RH
Допуск напряжения士1.0%
Выдерживаемое напр.4kVAC
Рабочая высота2000 метров
Диап. вх. напр.85~264VAC (277VAC operational); 120~370VDC (390VDC operational)
Защита от перегр.105~160% rated output power, constant current limiting, auto recovery
Раб. температура-30 ~ +70℃
Сопр. изоляции100M Ohms
Категория перенапряженияIII
Защита от перенапр.30~36V, shut down o/p voltage, re-power on to recover
Темп. коэф.士0.03%/℃
Диапазон регулировки напряжения21.6 ~ 29V
Диапазон регулировки вых. напряжения21.6~29V
Температура и влажность хранения-40 ~ +85℃, 10 ~ 95% RH
Каналы1
Макс. входное напряжение AC, В264
Макс. входное напряжение DC, В370
Мин. входное напряжение AC, В85
Мин. входное напряжение DC, В120
Степень IPIP20
