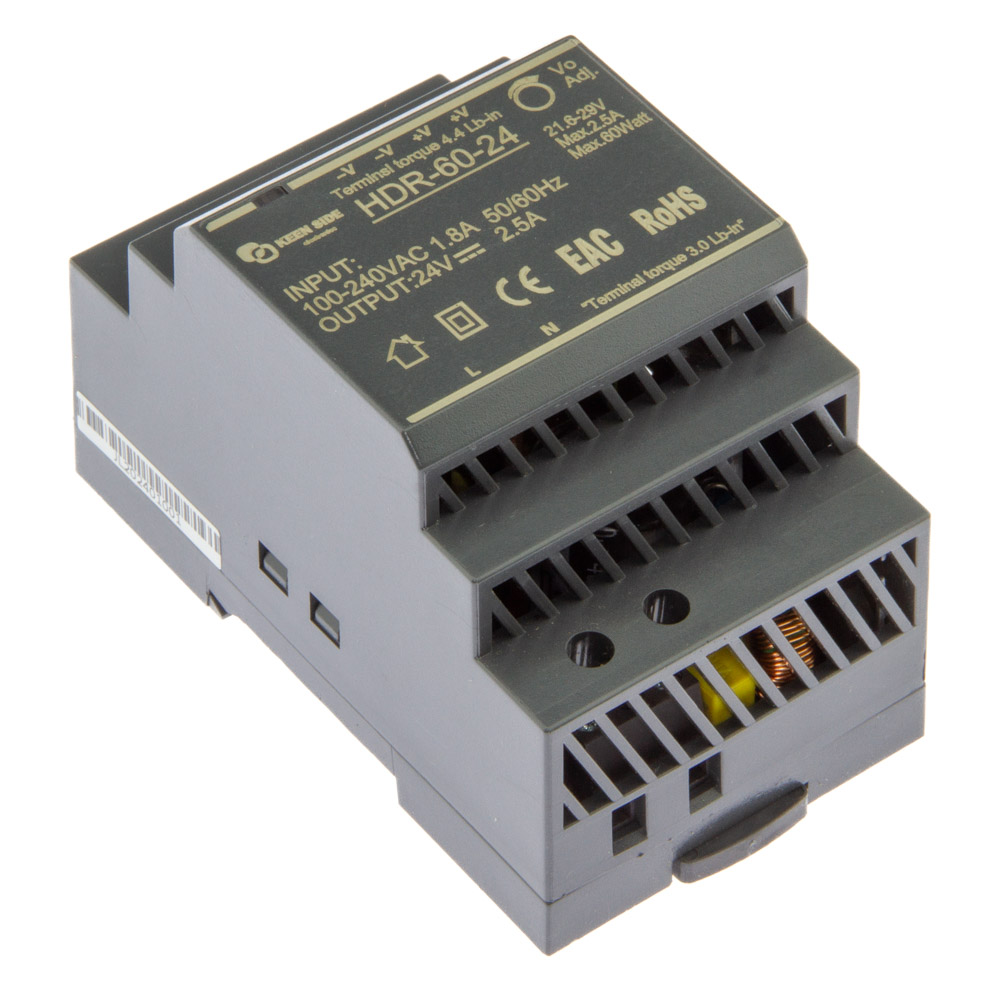

Источники питания на DIN рейку HDR-60-24
Временно отсутствует
Цены
Представлены цены на предыдущую партию — уточняйте при заказе
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 644,02 |
| от 4 | 634,41 |
| от 8 | 629,60 |
| от 15 | 624,80 |
Описание

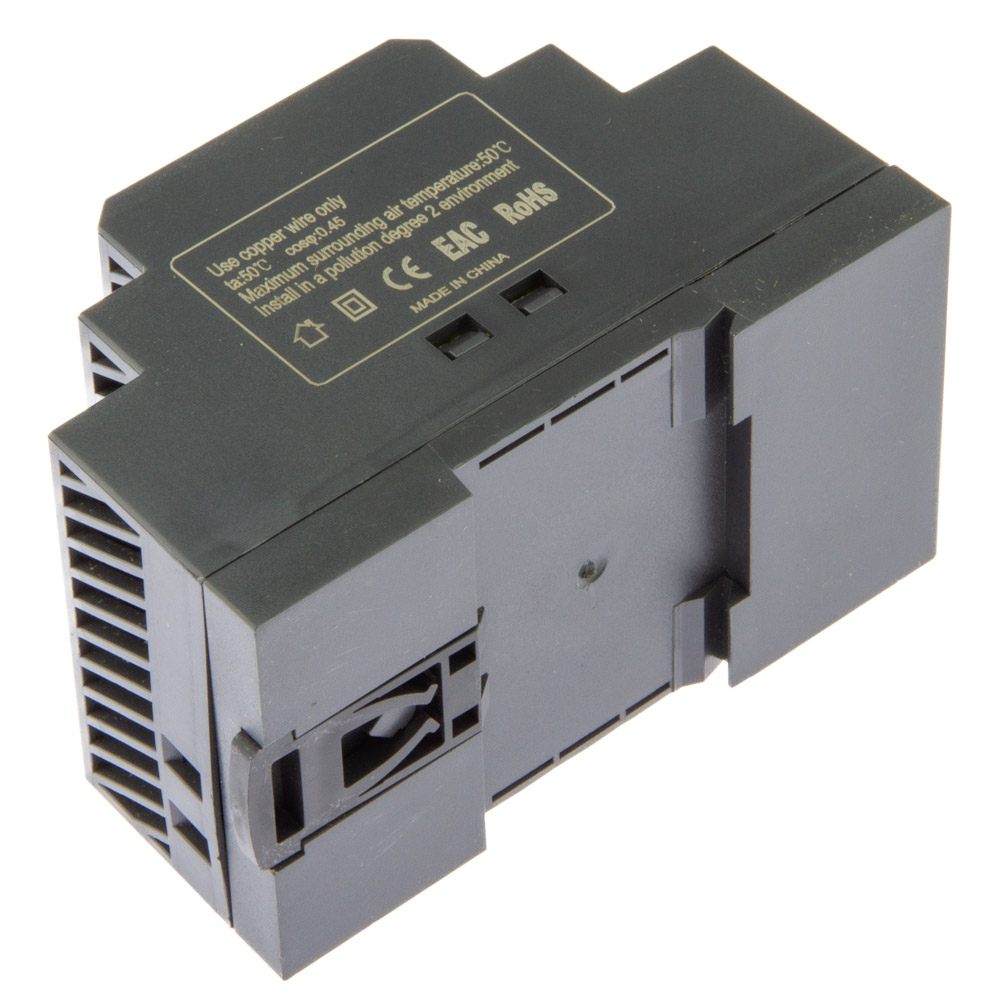

Источник питания HDR-60-24 от KEEN SIDE — компактный блок для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе 2,5 А и мощности 60 Вт, КПД достигает 90%. Корпус размером 52,5×90×54,5 мм подходит для установки на рейки TS-35/7,5 или TS-35/15. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Серия | HDR |
| Модель | HDR-60-24 |
| Режим стабилизации | по напряжению |
| Количество выходов | 1 |
| Выходное напряжение | 24 В |
| Максимальный выходной ток | 2,5 А |
| Мощность | 60 Вт |
| Диапазон регулирования выходного напряжения | 21,6…29 В |
| Допуск | 1 % |
| Пульсации и шум (макс.) | 150 мВ |
| КПД (тип.) | 90 % |
| Входное напряжение | 85…264 В AC (допустимо 277 В AC) · 120…370 В DC (допустимо 390 В DC) |
| Диапазон частот | 47…63 Гц |
| Входной ток (тип.) | 1,2 А при 115 В AC · 0,8 А при 230 В AC |
| Пусковой ток (тип.) | холодный старт 30 А при 115 В AC · 60 А при 230 В AC |
| Время выхода на режим | 500 мс, нарастание 50 мс (полная нагрузка) |
| Время удержания (тип.) | 30 мс при 230 В AC · 12 мс при 115 В AC |
| Защита от перегрузки | 105…160 % номинальной мощности, восстановление автоматическое |
| Защита от перенапряжения | 30…36 В |
| Защита от короткого замыкания | есть |
| Монтаж | DIN-рейка |
| Материал корпуса | Пластик |
| Габариты (Ш × В × Г) | 52,5x90x54,5 мм |
| Масса | 190 г |
| Упаковка | 60 шт в коробе, 13 кг |
| Рабочая температура | -30…+70 °C |
| Относительная влажность | 20…90 % (без образования конденсата) |
| Хранение | −40…+85 °C, 10…95 % (без образования конденсата) |
| Вибростойкость | 10…500 Гц, 2G, по 60 мин вдоль осей X, Y, Z (IEC 60068-2-6) |
| Высота над уровнем моря | до 2000 м |
| Испытательное напряжение изоляции | вход — выход: 4 кВ AC |
| Сопротивление изоляции | вход — выход: 100 МОм при 500 В DC, 25 °C, 70 % отн. |
| Наработка на отказ (MTBF) | 3 524,8 тыс. ч по Telcordia SR-332 · 927,6 тыс. ч по MIL-HDBK-217F (25 °C) |
| Соответствие | RoHS, CE, EAC, CB |
Аналоги
- YSD60S-2402500YINGJIAO
- LI60-20B24PR2MORNSUN
