HDR-30-5
Документация
Даташит

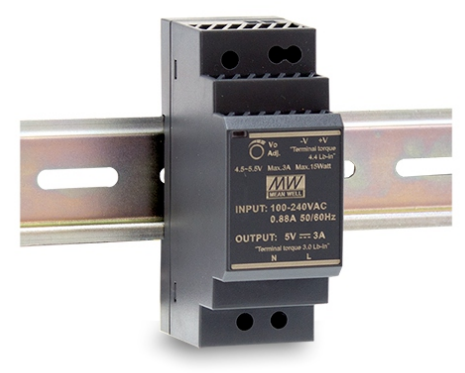

Блок питания на DIN рейку HDR-30-5

Артикул:103501
У поставщика
ПроизводительMEAN WELL
КатегорияИсточники питания на DIN рейку
Ед. изм.шт
У поставщиков
255 шт.
Норм. уп.: 96
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
1 шт · Склад 2 · 1 226,99 ₽
Описание

Блок питания MEAN WELL HDR-30-5 предназначен для монтажа на DIN-рейку. Модель выдаёт стабильные 5 В при токе до 3 А и мощности 15 Вт, оснащена защитой от короткого замыкания и регулировкой напряжения потенциометром. Компактный корпус (35×90×54,5 мм) с классом защиты IP20 подходит для промышленной автоматики и систем управления.

Технические характеристики
СерияHDR-30
МодельHDR-30-5
Выходное напряжение5 В
Выходное напряжение, В5
Максимальный выходной ток3 А
Мощность15 Вт
Допуск, %±2%
Допуск2 %
Пульсации и шум80mV
Пульсации и шум80mVp-p
Пульсации и шум80mV
КПД82
КПД, %82%
КПД82%
Пусковой ток25A/115VAC
Время удержания30ms/230VAC
Упаковка0.13kg
Рабочая температура-30 ~ +70
Рабочая температура-30 ~ +70℃
Степень защиты (IP)IP20
ЭСРEN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A
ТипDIN
MTBF3670.4k hrs
РегулировкаРегулировка потенциометром
ИмпульсEN61000-4-5 Level 4, 2KV/L-N, criteria A
Ширина35
Высота90
Длина54.5
Вес0.12
Ток, А0~3.0A
Напряжение, В5V
Охлаждениесвободная воздушная конвекция
Тип монтажаDIN rail TS-35/7.5 or TS-35/15
Перегрузка105 ~ 160% rated output power; constant current limiting, auto recovery
Гарантия3 years
Размер35*90*54.5mm
Устойчивость к EFT/BurstEN61000-4-4 Level 3, criteria A
ИндикаторLED indicator for power on
Вибрация10 ~ 500Hz, 2G
Переменный ток0.88A/115VAC
Размеры35*90*54.5mm (W*H*D)
Описание30W Ultra Slim Step Shape DIN Rail power supply
Каналов1
Вых. ток3
Ном. мощность15W
ЭМС излучениеEN55032 Class B, CNS13438 Class B, EN61000-3-2 Class A, EN61000-3-3
ПомехоустойчивостьEN55024, EN55035, EN61000-6-2, EN61204-3
Перенапряжение5.75 ~ 7.5V
Диапазон напряжений85 ~ 264VAC
Ток AC типовой0.88A/115VAC, 0.48A/230VAC
Вх. напряжение AC, В85
Вх. AC напр. 2264
Вх. напряжение DC, В120
Вх. напряжение DC 2, В370
Магнитное полеEN61000-4-8 Level 4, criteria A
Вых. напр. до5.5
Диап. частот47 ~ 63Hz
Рег. линии±1.0%
Рег. нагрузки±1.0%
Время нарастания500ms, 50ms/230VAC
Время удержания тип.30ms/230VAC, 12ms/115VAC at full load
Вых. напр. от4.5
Станд. безоп.UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, EAC TP TC 004, BSMI CNS14336-1
Температурный коэффициент±0.03%/℃ (0 ~ 50℃)
Рабочая влажность20 ~ 90% RH
Допуск напряжения±2.0%
Выдерживаемое напр.4kVAC
Устойчивость к кондуктивным помехамEN61000-4-6 Level 3, criteria A
Пусковой ток типовойCOLD START 25A/115VAC, 45A/230VAC
Рабочая высота2000 метров
Диап. вх. напр.85 ~ 264VAC (277VAC operational); 120 ~ 370VDC (390VDC operational)
Раб. температура-30 ~ +70℃
Тип. входной КПД82%
Сопр. изоляции100M Ohms
Макс. пульсации и шум80mVp-p
Категория перенапряженияIII
Температура и влажность хранения-40 ~ +85℃, 10 ~ 95% RH non-condensing
Устойчивость к излучаемым помехамEN61000-4-3 Level 3, criteria A
Темп. коэф.±0.03%/℃
Назначение выводов1: +V; 2: -V; 3: AC/L; 4: AC/N
Диапазон регулировки выходного напряжения4.5 ~ 5.5V
Диапазон регулировки напряжения4.5 ~ 5.5V
Провалы и прерывания напряженияEN61000-4-11
Температура и влажность хранения-40 ~ +85℃, 10 ~ 95% RH
Каналы1
Макс. входное напряжение AC, В264
Макс. входное напряжение DC, В370
Мин. входное напряжение AC, В85
Мин. входное напряжение DC, В120
Степень IPIP20
