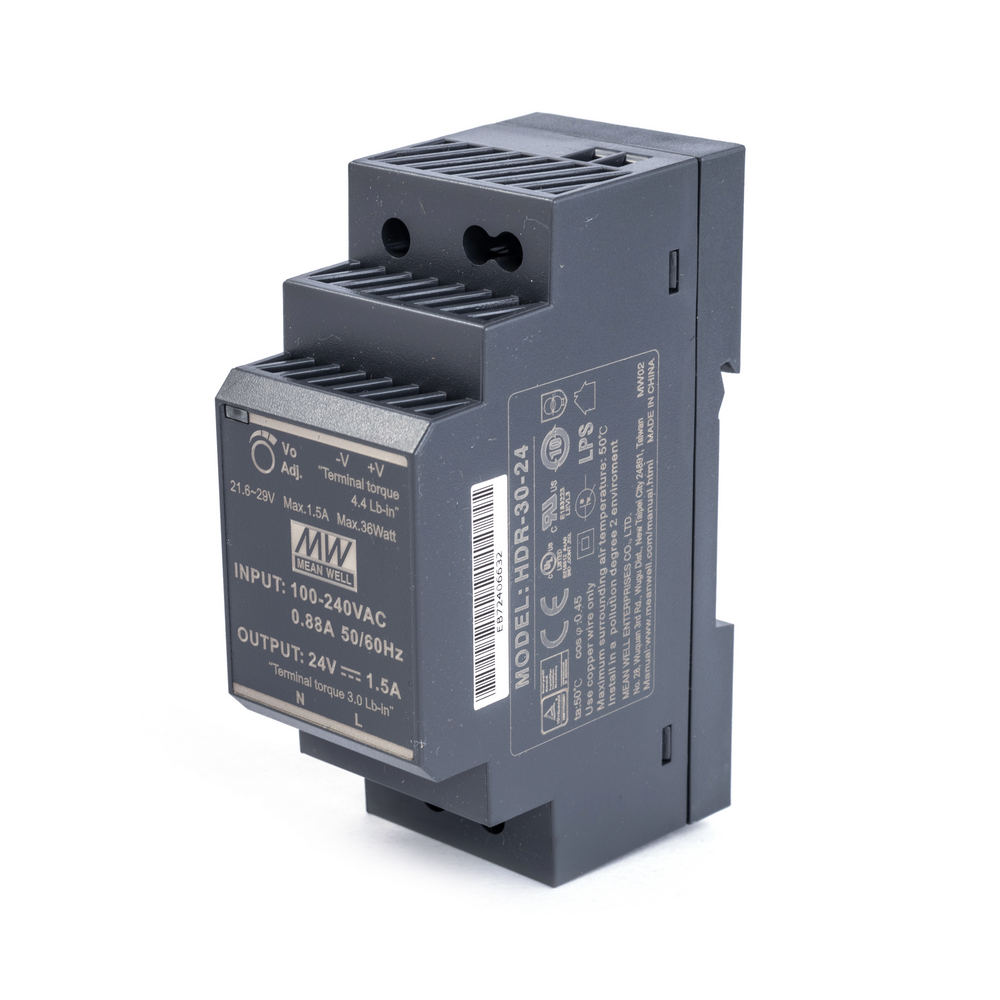

Блок питания на DIN рейку HDR-30-24

Name: Блок питания на DIN рейку HDR-30-24
Brand: MEAN WELL
SKU: 99259
Price: 1138.50 RUB
Availability: InStock

Артикул:99259

У поставщика

ПроизводительMEAN WELL

КатегорияИсточники питания на DIN рейку

Ед. изм.шт

У поставщиков

3 421 шт.

Норм. уп.: 2

Сколько нужно

шт

Выгоднее:

Откуда взять

СкладЦена за штСуммаВ наличииУсловия

Склад 12срок до недели

Цена за шт1 138,50 ₽

дешевле всех

Сумма1 138,50 ₽

В наличии20 шт

юрлицам и ИП

от 2 — 1 085,31 ₽ (−5%)

Склад 39срок до недели

Цена за шт1 142,57 ₽

Сумма1 142,57 ₽

В наличии1 702 шт

юрлицам и ИП

от 4 — 1 110,34 ₽ (−3%)

Склад 13срок до недели

Цена за шт1 200,00 ₽

Сумма1 200,00 ₽

+ доплата 490,00 ₽

В наличии1 635 шт

без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП

от 8 — 1 153,09 ₽ (−4%)

Склад 2срок до 2 недель

Цена за шт1 314,18 ₽

Сумма1 314,18 ₽

В наличии64 шт

юрлицам и ИП

от 4 — 1 296,06 ₽ (−1%)

1 шт · Склад 12 · 1 138,50 ₽

Описание

Блок питания MEAN WELL HDR-30-24 предназначен для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 1,5 А и мощности 36 Вт с КПД 89%. Компактный корпус размером 35×90×54,5 мм и степень защиты IP20 позволяют использовать его в промышленной автоматике и распределительных щитах.

Технические характеристики

Серия	HDR-30
Модель	HDR-30-24
Выходное напряжение	24 В
Выходное напряжение, В	24
Выходное напряжение, В	24
Максимальный выходной ток	1,5 А
Мощность	36 Вт
Мощность, Вт	36
Допуск, %	±1%
Допуск	1 %
Пульсации и шум	150mV
Пульсации и шум	150mVp-p
Пульсации и шум	150mVp-p
КПД	89
КПД, %	89%
КПД	89%
Входное напряжение, В	85...264
Пусковой ток	25A/115VAC, 45A/230VAC
Время удержания	30ms/230VAC, 12ms/115VAC
Габариты (Ш × В × Г)	35x90x54,5 мм
Упаковка	0.13kg
Рабочая температура	-30 ~ +70
Рабочая температура	-30 ~ +70℃
Степень защиты (IP)	IP20
ЭСР	EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A
Тип	DIN
MTBF	968.1k hrs min
Регулировка	Регулировка потенциометром
Импульс	EN61000-4-5 Level 4, 2KV/L-N, criteria A
Ширина	35
Высота	90
Длина	54.5
Вес	0.12 kg
Ток, А	0~1.5A
Напряжение, В	24V
Охлаждение	свободная воздушная конвекция
Тип монтажа	DIN rail TS-35/7.5 or 15 mountable
Перегрузка	105 ~ 160% rated output power, Protection type: Constant current limiting, recovers automatically after fault condition is removed
Гарантия	3 years
Размер	359054.5mm
Устойчивость к EFT/Burst	EN61000-4-4 Level 3, criteria A
Время нарастания	50ms
Вибрация	10 ~ 500Hz, 2G, 60min each axis
Переменный ток	0.88A/115VAC, 0.48A/230VAC
Размеры	35 x 90 x 54.5 mm (W x H x D)
Время установки	500ms
Описание	30W Ultra Slim Step Shape DIN Rail series
Каналов	1
Вых. ток	1.5
Ном. мощность	36W
Температура	-30…+70 °C
ЭМС излучение	EN55032(CISPR32), CNS13438 Class B
Помехоустойчивость	EN55024, EN55035, EN61000-6-2, EN61204-3
Вых. мощность	36W
Перенапряжение	30 ~ 36V
Светодиодный индикатор	Power on
Тип монтажа	DIN rail TS-35/7.5 or TS-35/15
Диапазон напряжений	85 ~ 264VAC
Ток AC типовой	0.88A/115VAC 0.48A/230VAC
Вх. напряжение AC, В	85
Вх. AC напр. 2	264
Вх. напряжение DC, В	120
Вх. напряжение DC 2, В	370
Магнитное поле	EN61000-4-8 Level 4, criteria A
Вых. напр. до	29
Вых. ток	1.5A
Диап. частот	47 ~ 63Hz
Рег. линии	±1.0%
Рег. нагрузки	±1.0%
Время нарастания	500ms, 50ms/230VAC
Время удержания тип.	30ms/230VAC 12ms/115VAC at full load
Вых. напр. от	21.6
Станд. безоп.	UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, EAC TP TC 004, BSMI CNS14336-1
Влажн. хранения	10 ~ 95% RH non-condensing
Температурный коэффициент	±0.03%/℃ (0 ~ 50℃) RH non-condensing
Рабочая влажность	20 ~ 90% RH non-condensing
Допуск напряжения	±1.0%
Выдерживаемое напр.	I/P-O/P: 4KVAC
Устойчивость к кондуктивным помехам	EN61000-4-6 Level 3, criteria A
Пусковой ток типовой	COLD START 25A/115VAC 45A/230VAC
Рабочая высота	2000 метров
Допустимая DIN-рейка	TS35/7.5 OR TS35/15
ЭМС: фликер напряжения	EN61000-3-3
Диап. вх. напр.	85 ~ 264VAC (277VAC operational), 120 ~ 370VDC (390VDC operational)
Защита от перегр.	105 ~ 160% rated output power, constant current limiting, auto recovery
Темп. хранения	-40 ~ +85°C
Раб. температура	-30 ~ +70°C
ЭМС гармоники тока	EN61000-3-2 Class A
Тип. входной КПД	89%
Сопр. изоляции	I/P-O/P: 100M Ohms / 500VDC / 25°C / 70% RH
Макс. пульсации и шум	150mVp-p
Излучаемая эмиссия ЭМС	EN55032(CISPR32), CNS13438 Class B
Стандарт помехоуст.	EN55024, EN55035, EN61000-6-2, EN61204-3
Диапазон вх. частоты	47 ~ 63Hz
Категория перенапряжения	III
Температура и влажность хранения	-40 ~ +85℃, 10 ~ 95% RH non-condensing
Кондуктивная эмиссия ЭМС	EN55032(CISPR32), CNS13438 Class B
Защита от перенапр.	30 ~ 36V, shut down, re-power on to recover
Устойчивость к излучаемым помехам	EN61000-4-3 Level 3, criteria A
Темп. коэф.	±0.03%/°C (0 ~ 50°C)
Назначение выводов	1: +V; 2: -V; 3: AC/L; 4: AC/N
Диапазон регулировки выходного напряжения	21.6 ~ 29V
Диапазон регулировки напряжения	21.6 ~ 29V
Диапазон регулировки вых. напряжения	21.6 ~ 29V
Выходной ток, А	1.5
Температура и влажность хранения	-40 ~ +85℃, 10 ~ 95% RH
Провалы и прерывания напряжения	EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods
Каналы	1
Макс. входное напряжение AC, В	264
Макс. входное напряжение DC, В	370
Мин. входное напряжение AC, В	85
Мин. входное напряжение DC, В	120
Степень IP	IP20
