Блок питания на DIN рейку HDR-30-15
У поставщика
У поставщиков
670 шт.
Норм. уп.: 96
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 328,94 |
| от 4 | 1 309,11 |
| от 8 | 1 299,19 |
| от 15 | 1 289,27 |
Цены поставщиков
Склад 13
В наличии:336 шт
Срок поставки: до недели
Норм. уп.: 96
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 384,50 |
| от 4 | 1 325,73 |
| от 7 | 1 279,09 |
| от 14 | 1 238,07 |
| от 28 | 1 210,33 |
Склад 39
В наличии:334 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 363,73 |
| от 3 | 1 326,43 |
| от 6 | 1 306,95 |
| от 9 | 1 291,14 |
| от 16 | 1 273,04 |
Описание

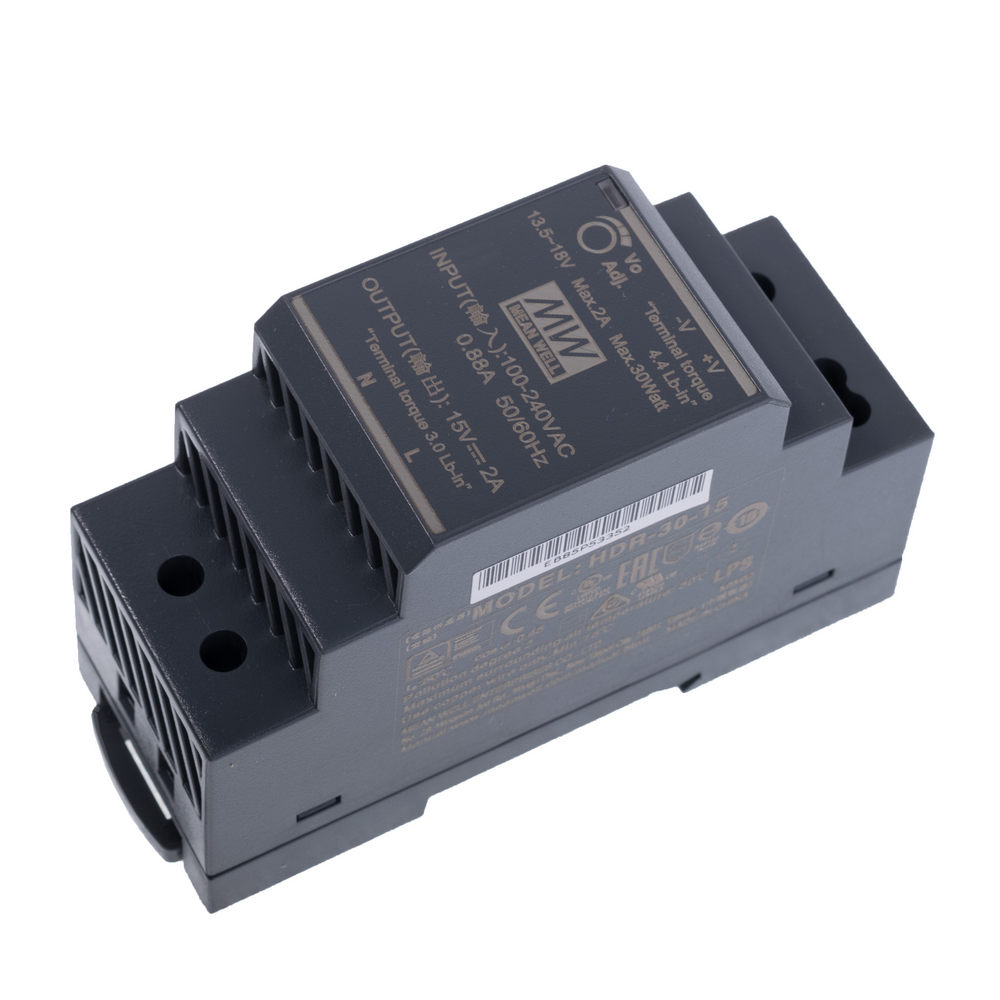

Блок питания MEAN WELL HDR-30-15 на DIN-рейку. Модель выдаёт стабильные 15 В при токе до 2 А и мощности 30 Вт, КПД достигает 89%. Корпус IP20 компактных размеров 35×90×54,5 мм, напряжение регулируется потенциометром. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Степень защиты (IP) | IP20 |
| КПД | 89 |
| Тип | DIN |
| MTBF | 3670.4k hrs |
| Модель | HDR-30-15 |
| Мощность, Вт | 30 |
| Регулировка | Регулировка потенциометром |
| Ширина | 35 |
| Высота | 90 |
| Длина | 54.5 |
| Вес | 0.12 |
| Current | 0~2.0A |
| Voltage | 15V |
| Охлаждение | free air convection |
| Ток, А | 2 |
| Упаковка | 0.13kg |
| Напряжение, В | 15V |
| Тип монтажа | DIN rail TS-35/7.5 or TS-35/15 |
| Гарантия | 3 years |
| Tolerance | ±1% |
| Размер | 35*90*54.5mm |
| Допуск | ±1% |
| Вибрация | 10 ~ 500Hz, 2G |
| Рабочая температура | -30 ~ +70 |
| Efficiency | 89% |
| Переменный ток | 0.88A/115VAC |
| Размеры | 35*90*54.5mm (W*H*D) |
| КПД | 89% |
| Вых. ток | 2 |
| Выходное напряжение, В | 15 |
| Ном. мощность | 30W |
| Ripple noise | 120mV |
| ЭМС излучение | EN55032(CISPR32), CNS13438 Class B; Harmonic EN61000-3-2 Class A; Flicker EN61000-3-3 |
| Помехоустойчивость | EN55024, EN55035, EN61000-6-2, EN61204-3; ESD EN61000-4-2 Level 3; Radiated EN61000-4-3 Level 3; EFT EN61000-4-4 Level 3; Surge EN61000-4-5 Level 4; Conducted EN61000-4-6 Level 3; Magnetic Field EN61000-4-8 Level 4; Voltage Dips EN61000-4-11 |
| Время удержания | 30ms/230VAC |
| Перенапряжение | 18.8 ~ 22.5V |
| Пульсации и шум | 120mVp-p |
| Диапазон тока | 0~2A |
| Светодиодный индикатор | power on |
| Ном. ток | 2A |
| Диапазон напряжений | 85 ~ 264VAC |
| Тип. КПД | 89% |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Пусковой ток | 25A/115VAC |
| Вых. напр. до | 18 |
| Диап. частот | 47 ~ 63Hz |
| Класс изоляции | II |
| Рег. линии | ±1.0% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 500ms, 50ms/230VAC |
| Вых. напр. от | 13.5 |
| Пульсации и шум | 120mV |
| Макс. пульс. шум | 120mVp-p |
| Станд. безоп. | UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, EAC TP TC 004, BSMI CNS14336-1 approved; Design refer to TUV EN60950-1 |
| Рабочая влажность | 20 ~ 90% RH |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | 4kVAC |
| Рабочая высота | 2000 meters |
| Защита от перегр. | 105~160% rated output power, constant current limiting, recovers automatically |
| Раб. температура | -30 ~ +70℃ |
| Сопр. изоляции | 100M Ohms |
| Категория перенапр. | III; according to EN61558, EN50178, EN60664-1, EN62477-1 |
| Ном. выходное напряжение | 15V |
| Диапазон входного AC | 85~264VAC (277VAC operational) |
| Диапазон входного напряжения DC | 120~370VDC (390VDC operational) |
| Защита от перенапр. | 18.8~22.5V, shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/℃ |
| Диапазон регулировки напряжения | 13.5 ~ 18V |
| Диапазон регулировки вых. напряжения | 13.5~18V |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
