HDR-30-12
Документация
Даташит

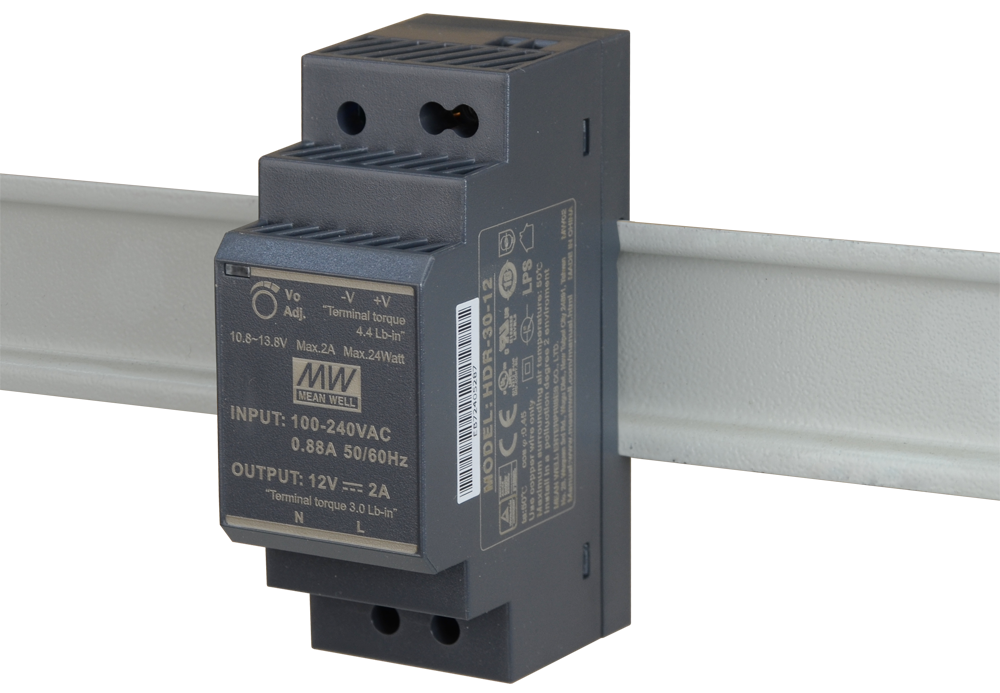

Блок питания на DIN рейку HDR-30-12

Артикул:99258
У поставщика
ПроизводительMEAN WELL
КатегорияИсточники питания на DIN рейку
Ед. изм.шт
У поставщиков
2 682 шт.
Норм. уп.: 2
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии31 шт
от 20 штюрлицам и ИП
продаётся от 20 штпри 20 — 1 230,50 ₽
1 шт · Склад 39 · 1 161,76 ₽
Описание

Блок питания MEAN WELL HDR-30-12 на DIN-рейку. Модель выдаёт стабильные 12 В при токе до 2 А и мощности 24 Вт с КПД 88%. Корпус компактный (35×90×54,5 мм), степень защиты IP20, рабочая температура от -30 до +70 °C. Подходит для промышленной автоматики, систем контроля и распределительных щитов.

Технические характеристики
СерияHDR-30
МодельHDR-30-12
Выходное напряжение12 В
Выходное напряжение, В12
Выходное напряжение, В12
Максимальный выходной ток2 А
Мощность24 Вт
Мощность, Вт24
Допуск, %±1%
Допуск1 %
Пульсации и шум120mV
Пульсации и шум120mVp-p
Пульсации и шум120mV
КПД88
КПД, %88%
КПД88%
Входное напряжение, В85...264
Пусковой ток25A/115VAC
Время удержания30ms/230VAC
Габариты (Ш × В × Г)35x90x54,5 мм
Упаковка0.13kg
Рабочая температура-30 ~ +70
Степень защиты (IP)IP20
ЭСРEN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A
ТипDIN
MTBF3670.4k hrs
РегулировкаРегулировка потенциометром
ИмпульсEN61000-4-5 Level 4, 2KV/L-N, criteria A
Ширина35
Высота90
Длина54.5
Вес0.12
Ток, А0~2.0A
Напряжение, В12V
Охлаждениесвободная воздушная конвекция
Тип монтажаDIN rail TS-35/7.5 or TS-35/15
Гарантия3 years
Размер35*90*54.5mm
Устойчивость к EFT/BurstEN61000-4-4 Level 3, criteria A
Вибрация10 ~ 500Hz, 2G
Переменный ток0.88A/115VAC
Размеры35*90*54.5mm (W*H*D)
Описание30W Ultra Slim Step Shape DIN Rail power supply
Каналов1
Вых. ток2
Ном. мощность24W
Температура-30…+70 °C
ЭМС излучениеEN55032 Class B, CNS13438 Class B, EN61000-3-2 Class A, EN61000-3-3
ПомехоустойчивостьEN55024, EN55035, EN61000-6-2, EN61204-3
Перенапряжение15 ~ 18V
Светодиодный индикаторPower on
Диапазон напряжений85 ~ 264VAC
Вх. напряжение AC, В85
Вх. AC напр. 2264
Вх. напряжение DC, В120
Вх. напряжение DC 2, В370
Магнитное полеEN61000-4-8 Level 4, criteria A
Вых. напр. до13.8
Диап. частот47 ~ 63Hz
Рег. линии±1.0%
Рег. нагрузки±1.0%
Время нарастания500ms, 50ms/230VAC
Вых. напр. от10.8
Макс. пульс. шум120mVp-p
Станд. безоп.UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, EAC TP TC 004, BSMI CNS14336-1
Влажн. хранения10 ~ 95% RH non-condensing
Температурный коэффициент±0.03%/℃ (0 ~ 50℃)
Рабочая влажность20 ~ 90% RH
Допуск напряжения±1.0%
Выдерживаемое напр.4kVAC
Устойчивость к кондуктивным помехамEN61000-4-6 Level 3, criteria A
Рабочая высота2000 метров
Диап. вх. напр.85 ~ 264VAC (277VAC operational); 120 ~ 370VDC (390VDC operational)
Защита от перегр.105 ~ 160% rated output power, constant current limiting, auto recovery
Темп. хранения-40 ~ +85℃
Раб. температура-30 ~ +70℃
Сопр. изоляции100M Ohms
Категория перенапряженияIII
Защита от перенапр.15 ~ 18V, shut down o/p voltage, re-power on to recover
Устойчивость к излучаемым помехамEN61000-4-3 Level 3, criteria A
Темп. коэф.±0.03%/℃
Назначение выводов1: +V; 2: -V; 3: AC/L; 4: AC/N
Диапазон регулировки выходного напряжения10.8 ~ 13.8V
Диапазон регулировки напряжения10.8 ~ 13.8V
Провалы и прерывания напряженияEN61000-4-11
Выходной ток, А2
Температура и влажность хранения-40 ~ +85℃, 10 ~ 95% RH
Каналы1
Макс. входное напряжение AC, В264
Макс. входное напряжение DC, В370
Мин. входное напряжение AC, В85
Мин. входное напряжение DC, В120
Степень IPIP20
