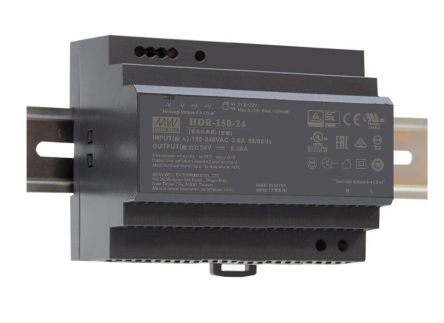

Блок питания на DIN рейку HDR-150-15
У поставщика
У поставщиков
126 шт.
Норм. уп.: 32
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт2 773,37 ₽
дешевле всех
Сумма2 773,37 ₽
+ доплата 750,00 ₽
В наличии3 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Склад 13срок до недели
Цена за шт3 342,51 ₽
Сумма3 342,51 ₽
+ доплата 490,00 ₽
В наличии2 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 3 198,38 ₽ (−4%)
Склад 39срок до недели
Цена за шт3 493,60 ₽
Сумма3 493,60 ₽
В наличии121 шт
юрлицам и ИП
от 2 — 3 382,32 ₽ (−3%)
1 шт · Склад 39 · 3 493,60 ₽
Описание
Блок питания MEAN WELL HDR-150-15 предназначен для монтажа на DIN-рейку. Модель выдаёт стабильные 15 В при токе 9,2 А и мощности 142,5 Вт, оснащена регулировкой выходного напряжения потенциометром. Работает в широком диапазоне температур от -30 до +70 °C с КПД 89,5%. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Серия | HDR-150 |
| Модель | HDR-150-15 |
| Выходное напряжение | 15 В |
| Выходное напряжение, В | 15 |
| Максимальный выходной ток | 9,2 А |
| Мощность | 142,5 Вт |
| Допуск | 1 % |
| Пульсации и шум | 120mVp-p |
| Пульсации и шум | 120mV |
| КПД | 89,5% |
| Входное напряжение | 85-264VAC |
| Пусковой ток | 35A/115VAC 70A/230VAC |
| Время удержания | 30ms/230VAC 12ms/115VAC at full load |
| Исполнение | DIN rail |
| Упаковка | 0.31Kg; 32pcs/11Kg/1.0CUFT |
| Рабочая температура | -30 ~ +70 |
| Степень защиты (IP) | IP20 |
| Тип | DIN |
| MTBF | 3046.3K hrs min. Telcordia SR-332 (Bellcore); 535.9K hrs min. MIL-HDBK-217F (25℃) |
| Регулировка | Регулировка потенциометром |
| Ширина | 105 |
| Высота | 90 |
| Длина | 54.5 |
| Вес | 0.31 |
| Охлаждение | свободная воздушная конвекция |
| Тип монтажа | DIN rail TS-35/7.5 or 15 |
| Размер | 105*90*54.5mm (W*H*D) |
| Частота | 50/60Hz |
| Изоляция | I/O isolation |
| Стандарты | UL61010, UL62368-1, EN61558, IEC62368-1 |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X,Y, Z axes; Mounting: Compliance to IEC60068-2-6 |
| Переменный ток | 3A/115VAC 1.6A/230VAC |
| Размеры | 105mm width |
| Защита | Short circuit, overload, over voltage, over temperature |
| Вых. ток | 9.2 |
| Тип выхода | DC |
| Перенапряжение | 18.8 ~ 22.5V |
| Мощность 115VAC | 128.3W |
| Мощность 230VAC | 142.5W |
| Светодиодный индикатор | Power on |
| Диапазон напряжений | 85 ~ 264VAC (277VAC operational) 120 ~ 370VDC (390VDC operational) |
| Ток 230VAC | 9.5A |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Вых. напр. до | 18 |
| Диап. частот | 47 ~ 63Hz |
| Вх. частота | 47-63Hz |
| Рег. линии | ±1.0% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 500ms, 60ms/230VAC 500ms, 60ms/115VAC at full load |
| Вых. напр. от | 13.5 |
| Макс. пульс. шум | 120mVp-p |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Темп. диапазон | -30°C to +70°C |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | I/P-O/P:4KVAC |
| Рабочая высота | 2000 метров |
| Раб. температура | -30 ~ +70℃ |
| Сопр. изоляции | I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH |
| Темп. коэф. | ±0.03%/℃ (0 ~ 45℃) RH non-condensing |
| Диапазон регулировки напряжения | 13.5 ~ 18V |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH non-condensing |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
| Степень IP | IP20 |
