HDR-15-48
Документация
Даташит

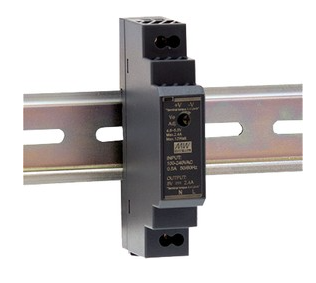

Блок питания на DIN рейку HDR-15-48

Артикул:126213
У поставщика
ПроизводительMEAN WELL
КатегорияИсточники питания на DIN рейку
Ед. изм.шт
У поставщиков
139 шт.
Норм. уп.: 160
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
1 шт · Склад 2 · 767,27 ₽
Описание

Блок питания MEAN WELL HDR-15-48 на DIN-рейку выдает стабильные 48 В и ток до 0,32 А при мощности 15,4 Вт. Компактный корпус шириной 17,5 мм и КПД 87% позволяют устанавливать его в ограниченном пространстве. Устройство работает в диапазоне температур от -30 до +70 °C. Подходит для промышленной автоматики, систем контроля доступа и слаботочных шкафов управления.

Технические характеристики
МодельHDR-15-48
Выходное напряжение48 В
Выходное напряжение, В48
Максимальный выходной ток0,32 А
Мощность15,4 Вт
Допуск, %±1%
Допуск1 %
Пульсации и шум240mV
Пульсации и шум240mVp-p
Пульсации и шум240mV
КПД87
КПД, %87%
КПД87%
Пусковой ток25A/115VAC
Время удержания30ms/230VAC
ИсполнениеUltra slim step shape DIN rail series
Упаковка74g
Рабочая температура-30 ~ +70
Степень защиты (IP)IP20
ЭСРEN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A
ТипDIN
MTBF3724.3k hrs
Глубина54.5mm
ИмпульсEN61000-4-5 Level 4, 2KV/L-N, criteria A
Ширина17.5
Высота90
Длина54.5
Вес0.078
Ток, А0~0.32A
Напряжение, В48V
Охлаждениесвободная воздушная конвекция
Тип монтажаDIN rail TS-35/7.5 or 15
Соответствие LPSДа
Гарантия3 years
Размер17.5*90*54.5mm
Устойчивость к EFT/BurstEN61000-4-4 Level 3, criteria A
Вибрация10 ~ 500Hz, 2G
Переменный ток0.5A/115VAC
Напряжение DC48V
Размеры17.5*90*54.5mm (W*H*D)
ЗащитаShort circuit / Overload / Over voltage
Ном. мощность15.4W
Перенапряжение56.5 ~ 64.8V
Светодиодный индикаторfor power on
Диапазон напряжений85 ~ 264VAC
Вх. напряжение AC, В85
Вх. AC напр. 2264
Вх. напряжение DC, В120
Вх. напряжение DC 2, В370
Магнитное полеEN61000-4-8 Level 4, criteria A
Вых. напр. до55.2
Диап. частот47 ~ 63Hz
Класс изоляцииII
Рег. линии士1.0%
Рег. нагрузки士1.0%
Время нарастания2000ms, 80ms/230VAC
Мерцание напряженияEN61000-3-3
Гармонический токEN61000-3-2 Class A
Вых. напр. от43.2
Макс. пульс. шум240mVp-p
Станд. безоп.UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, EAC TP TC 004, BSMI CNS14336-1 approved; Design refer to TUV EN60950-1
Рабочая влажность20 ~ 90% RH
Допуск напряжения士1.0%
Выдерживаемое напр.4kVAC
Устойчивость к кондуктивным помехамEN61000-4-6 Level 3, criteria A
Рабочая высота2000 метров
Диап. вх. напр.85 ~ 264VAC (277VAC operational); 120 ~ 370VDC (390VDC operational)
Защита от перегр.110 ~ 145% rated output power, constant current limiting, recovers automatically
Раб. температура-30 ~ +70℃
Сопр. изоляции100M Ohms
Норма эмиссииEN55032(CISPR32), CNS13438 Class B
Стандарт помехоуст.EN55024, EN55035, EN61000-6-2, EN61204-3
Категория перенапряженияIII
Защита от перенапр.56.5 ~ 64.8V, shut off o/p voltage, clamping by zener diode
Устойчивость к излучаемым помехамEN61000-4-3 Level 3, criteria A
Темп. коэф.士0.03%/℃
Диапазон регулировки напряжения43.2 ~ 55.2V
Потр. без нагр.<0.3W
Провалы и прерывания напряжения>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods
Температура и влажность хранения-40 ~ +85℃, 10 ~ 95% RH
Диапазон регулировки выходного напряжения43.2 ~ 55.2V
Макс. входное напряжение AC, В264
Макс. входное напряжение DC, В370
Мин. входное напряжение AC, В85
Мин. входное напряжение DC, В120
Степень IPIP20
