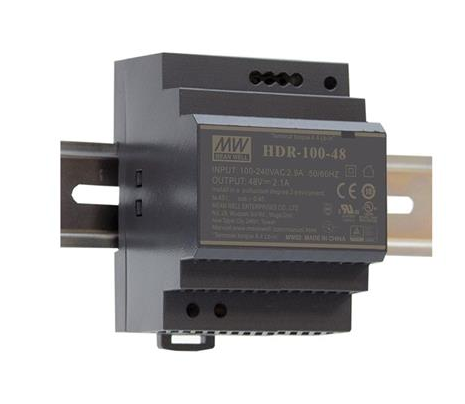

Блок питания на DIN рейку HDR-100-48
У поставщика
У поставщиков
4 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 842,81 |
| от 4 | 1 787,80 |
| от 8 | 1 760,29 |
| от 15 | 1 691,53 |
Цены поставщиков
РадиоЧип
В наличии:4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 842,81 |
| от 4 | 1 787,80 |
| от 8 | 1 760,29 |
| от 15 | 1 691,53 |
Описание
Блок питания MEAN WELL HDR-100-48 предназначен для монтажа на DIN-рейку. Модель выдаёт стабильные 48 В при токе до 1,92 А и мощности 92,2 Вт, с КПД 90%. Компактный корпус 70×90×54,5 мм и рабочий диапазон температур от -30 до +70 °C позволяют использовать его в промышленной автоматике и системах управления.
Технические характеристики
| Степень защиты (IP) | IP20 |
| КПД | 90 |
| Тип | DIN |
| MTBF | 3271.9k hrs min. Telcordia SR-332 (Bellcore); 856.5k hrs min. MlL-HDBk-217F (25℃) |
| Мощность, Вт | 92.2 |
| Регулировка | Регулировка потенциометром |
| Ширина | 70 |
| Высота | 90 |
| Длина | 54.5 |
| Вес | 0,27 |
| Ток, А | 1.92 |
| Упаковка | 0.27kg; 48pcs/13.74kg/0.96CUFT |
| Напряжение, В | 48V |
| Размер | 70*90*54.5mm (W*H*D) |
| Допуск | ±1% |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along x,Y, Z aXes; Mounting: Compliance to lEC60068-2-6 |
| Рабочая температура | -30 ~ +70 |
| Переменный ток | 3A/115VAC 1.6A/230VAC |
| КПД | 90% |
| Каналов | 1 |
| Вых. ток | 1.92 |
| Выходное напряжение, В | 48 |
| Время удержания | 30ms/230VAC 12ms/115VAC at full load |
| Перенапряжение | 56.5 ~ 64.8V |
| Пульсации и шум | 240mVp-p |
| Диапазон тока | 0 ~1.92A |
| Диапазон напряжений | 85 ~ 264VAC (277VAC operational) 120 ~ 370VDC (390VDC operational) |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Пусковой ток | 35A/115VAC 70A/230VAC |
| Вых. напр. до | 48.7 |
| Диап. частот | 47 ~ 63Hz |
| Рег. линии | ±1.0% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 500ms, 60ms/230VAC 500ms, 60ms/115VAC at full load |
| Ед. тока | А |
| Вых. напр. от | 48 |
| Пульсации и шум | 240mV |
| Макс. пульс. шум | 240mVp-p |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | l/P-O/P:4kVAC |
| Рабочая высота | 2000 meters |
| Раб. температура | -30 ~ +70℃ |
| Сопр. изоляции | l/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH |
| Темп. коэф. | ±0.03%/℃ (0 ~ 50℃) RH non-condensing |
| Диапазон регулировки напряжения | 48 ~ 48.7V |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH non-condensing |
| Диапазон регулировки выходного напряжения | 48 ~ 48.7V |
