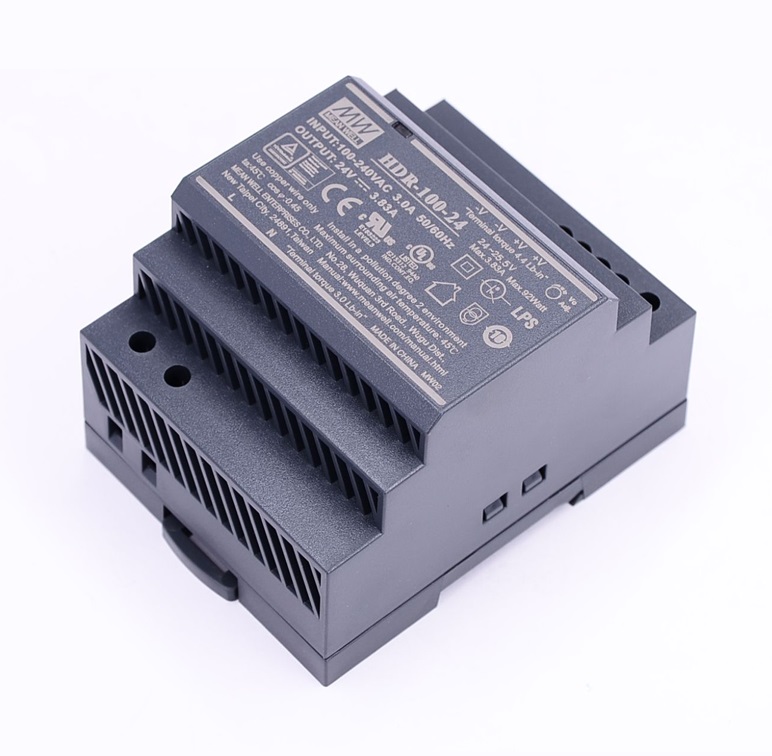

Блок питания на DIN рейку HDR-100-24
У поставщика
У поставщиков
2 053 шт.
Норм. уп.: 48
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт2 256,56 ₽
дешевле всех
Сумма2 256,56 ₽
В наличии172 шт
юрлицам и ИП
от 4 — 2 225,44 ₽ (−1%)
Склад 39срок до недели
Цена за шт2 412,65 ₽
Сумма2 412,65 ₽
В наличии832 шт
юрлицам и ИП
от 2 — 2 356,79 ₽ (−2%)
Склад 13срок до недели
Цена за шт2 579,30 ₽
Сумма2 579,30 ₽
+ доплата 490,00 ₽
В наличии1 049 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 2 487,15 ₽ (−4%)
1 шт · Склад 2 · 2 256,56 ₽
Описание
Блок питания MEAN WELL HDR-100-24 предназначен для монтажа на DIN-рейку. Модель выдаёт стабильные 24В при токе 3.83А и мощности 92Вт, имеет КПД до 90% и регулировку выходного напряжения потенциометром. Корпус компактных размеров (70x90x54,5 мм) со степенью защиты IP20 подходит для установки в распределительные щиты промышленной автоматики и систем управления.
Технические характеристики
| Серия | HDR-100 |
| Модель | HDR-100-24 |
| Выходное напряжение | 24 В |
| Выходное напряжение, В | 24 |
| Максимальный выходной ток | 3,83 А |
| Мощность | 92 Вт |
| Допуск, % | ±1% |
| Допуск | 1 % |
| Пульсации и шум | 150mV |
| Пульсации и шум | 150mVp-p |
| Пульсации и шум | 150mV |
| КПД | 89 |
| КПД, % | 90% |
| КПД | 90% |
| Пусковой ток | 35A/115VAC 70A/230VAC |
| Время удержания | 30ms/230VAC 12ms/115VAC at full load |
| Габариты (Ш × В × Г) | 70x90x54,5 мм |
| Упаковка | 0.27kg; 48pcs/13.74kg/0.96CUFT |
| Рабочая температура | -30 ~ +70 |
| Рабочая температура | -30 ~ +70°C |
| Степень защиты (IP) | IP20 |
| MTBF | 3271.9k hrs min. Telcordia SR-332 (Bellcore); 856.5k hrs min. MlL-HDBk-217F (25℃) |
| Тип | Blank: 92W max, Pass LPS with a narrower output adjustable range (In stock); N: 100W max, Non-LPS with a wider output adjustable range (In stock) |
| Регулировка | Регулировка потенциометром |
| Ширина | 70 |
| Высота | 90 |
| Длина | 54.5 |
| Вес | 0,27 |
| Ток, А | 0~3.83A |
| Напряжение, В | 24V |
| Охлаждение | Cooling by free air convection |
| Тип монтажа | DIN rail TS-35/7.5 or 15 mountable |
| Гарантия | 3 years warranty |
| Размер | 70*90*54.5mm (W*H*D) |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along x,Y, Z aXes; Mounting: Compliance to lEC60068-2-6 |
| Переменный ток | 3A/115VAC 1.6A/230VAC |
| Размеры | 70*90*54.5mm (W*H*D) |
| Описание | 85 ~ 100W Ultra Slim Step Shape DIN Rail series |
| Каналов | 1 |
| Вых. ток | 3.83 |
| Ном. мощность | 100.8W |
| ЭМС излучение | Conducted: EN55032(CISPR32), CNS13438 Class B; Radiated: EN55032(CISPR32), CNS13438 Class B; Harmonic Current: EN61000-3-2 Class A; Voltage Flicker: EN61000-3-3 |
| Помехоустойчивость | EN55024, EN61000-6-2, EN61204-3; ESD: EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A; Radiated Susceptibility: EN61000-4-3 Level 3, criteria A; EFT/Burst: EN61000-4-4 Level 3, criteria A; Surge: EN61000-4-5 Level 4, 2KV/L-N, criteria A; Conducted: EN61000-4-6 Level 3, criteria A; Magnetic Field: EN61000-4-8 Level 4, criteria A; Voltage Dips and interruptions: EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| Перенапряжение | 30 ~ 36V |
| Светодиодный индикатор | LED indicator for power on |
| Диапазон напряжений | 85 ~ 264VAC (277VAC operational) 120 ~ 370VDC (390VDC operational) |
| Ток AC типовой | 3A/115VAC; 1.6A/230VAC |
| Вх. напряжение AC, В | 85 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 120 |
| Вх. напряжение DC 2, В | 370 |
| Вых. напр. до | 25.5 |
| Диап. частот | 47 ~ 63Hz |
| Рег. линии | ±1.0% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 500ms, 60ms/230VAC 500ms, 60ms/115VAC at full load |
| Время удержания тип. | 30ms/230VAC; 12ms/115VAC at full load |
| Вых. напр. от | 24 |
| Макс. пульс. шум | 150mVp-p |
| Станд. безоп. | UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1, EAC TP TC 004, BSMI CNS14336-1 approved; Design refer to TUV EN60950-1 |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Допуск напряжения | ±1.0% |
| Выдерживаемое напр. | l/P-O/P:4kVAC |
| Пусковой ток типовой | COLD START 35A/115VAC; 70A/230VAC |
| Рабочая высота | 2000 метров |
| Диап. вх. напр. | 85 ~ 264VAC (277VAC operational); 120 ~ 370VDC (390VDC operational) |
| Защита от перегр. | 105 ~ 150% rated output power; Constant current limiting, recovers automatically after fault condition is removed |
| Раб. температура | -30 ~ +70℃ |
| Тип. входной КПД | 90% |
| Сопр. изоляции | l/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH |
| Категория перенапряжения | III; According to EN61558, EN50178, EN60664-1, EN62477-1; altitude up to 2000 meters |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH non-condensing |
| Защита от перенапр. | 30 ~ 36V; Shut down o/p voltage, re-power on to recover |
| Темп. коэф. | ±0.03%/℃ (0 ~ 50℃) RH non-condensing |
| Назначение выводов | 1: AC/L; 2: AC/N; 3,4: -V; 5,6: +V |
| Диапазон регулировки напряжения | 24 ~ 25.5V |
| Диапазон регулировки выходного напряжения | 24 ~ 25.5V |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH non-condensing |
| Диапазон регулировки выходного напряжения | 24 ~ 25.5V |
| Снижение мощности от входного напряжения | 100% at 230VAC input; 90% at 110VAC input; 80% at 115VAC (operational) |
| Диапазон регулировки выходного напряжения (не LPS) | 21.6 ~ 29V |
| Кривая снижения от температуры среды | 100% up to 45°C (vertical); 80% at 50°C; 60% at 60°C; 40% at 70°C |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 85 |
| Мин. входное напряжение DC, В | 120 |
| Степень IP | IP20 |
Аналоги
- ARV-DR100-24
- ВИП100-220АС24
