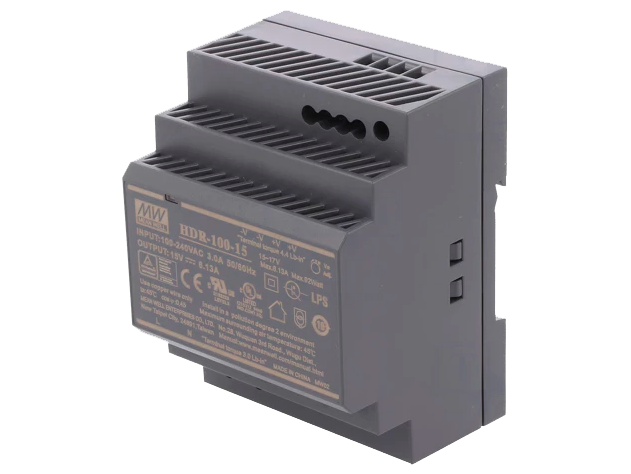

Блок питания на DIN рейку HDR-100-15

Name: Блок питания на DIN рейку HDR-100-15
Brand: MEAN WELL
SKU: 147974
Price: 2157.06 RUB
Availability: InStock

Артикул:147974

У поставщика

ПроизводительMEAN WELL

КатегорияИсточники питания на DIN рейку

Ед. изм.шт

У поставщиков

34 шт.

Норм. уп.: 48

Сколько нужно

шт

Откуда взять

СкладЦена за штСуммаВ наличииУсловия

Склад 16срок до недели

Цена за шт2 157,06 ₽

дешевле всех

Сумма2 157,06 ₽

+ доплата 750,00 ₽

В наличии24 шт

+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП

Склад 13срок до недели

Цена за шт2 541,16 ₽

Сумма2 541,16 ₽

+ доплата 490,00 ₽

В наличии10 шт

без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП

от 2 — 2 428,21 ₽ (−4%)

Заказ со склада «Склад 16» с этой позицией — 2 157,06 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.

1 шт · Склад 16 · 2 157,06 ₽

Описание

Блок питания MEAN WELL HDR-100-15 на DIN рейку. Модель выдаёт стабильные 15 В при токе до 6,13 А и мощности 92 Вт. Компактный корпус 70×90×54,5 мм, КПД 89% и низкий уровень пульсаций 120 мВ. Подходит для промышленной автоматики и систем управления.

Технические характеристики

Модель	HDR-100-15
Выходное напряжение	15 В
Максимальный выходной ток	6,13 А
Мощность	92 Вт
Допуск, %	±1%
Допуск	1 %
Пульсации и шум	120mV
Пульсации и шум	120mVp-p
Пульсации и шум	120mV
КПД, %	89%
КПД	89%
Пусковой ток	35A/115VAC 70A/230VAC
Время удержания	30ms/230VAC
Упаковка	48pcs/14Kg/1.06CUFT
Рабочая температура	-30…+70 °C
Lps	Pass LPS (Limited power source) for Blank type
MTBF	3271.9k hrs min. Telcordia SR-332 (Bellcore); 856.5k hrs min. MlL-HDBk-217F (25℃)
Тип	DIN Rail Power Supply
Глубина	54.5mm
Ширина	70mm
Высота	90mm
Вес	0.27Kg
Ток, А	0~6.13A
Напряжение, В	15V
Охлаждение	свободная воздушная конвекция
Тип монтажа	DIN rail TS-35/7.5 or 15
Гарантия	3 years
Размер	709054.5mm (WHD)
Вибрация	10 - 500Hz, 2G 10min./1cycle
Вес кг	0.27
Переменный ток	3A/115VAC 1.6A/230VAC
Напряжение DC	15V
Размеры	709054.5mm (WHD)
Тип входа	AC/DC
Step shape	Ultra slim step shape
Тип выхода	DC
Ном. мощность	92W
Название серии	HDR-100
ЭМС излучение	Conducted: BS EN/EN55032(CISPR32), CNS13438 Class B; Radiated: BS EN/EN55032(CISPR32), CNS13438 Class B; Harmonic Current: BS EN/EN61000-3-2 Class A; Voltage Flicker: BS EN/EN61000-3-3
Помехоустойчивость	ESD: BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A; Radiated Susceptibility: BS EN/EN61000-4-3 Level 3, criteria A; EFT/Burst: BS EN/EN61000-4-4 Level 3, criteria A; Surge: BS EN/EN61000-4-5 Level 4, 2KV/L-N, criteria A; Conducted: BS EN/EN61000-4-6 Level 3, criteria A; Magnetic Field: BS EN/EN61000-4-8 Level 4, criteria A; Voltage Dips and interruptions: BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods
Перенапряжение	18.8 ~ 22.5V
Светодиодный индикатор	Да
MTBF Bellcore	3271.9K hrs min
Диапазон напряжений	85 ~ 264VAC (277VAC operational) 120 ~ 370VDC (390VDC operational)
Ток AC типовой	3A/115VAC; 1.6A/230VAC
Тип. КПД	89%
Гарантия, лет	3
Диап. частот	47 ~ 63Hz
Класс изоляции	Class II
Рег. линии	±1.0%
Рег. нагрузки	±1.0%
Время нарастания	500ms, 60ms/230VAC
Помехоустойчивость ЭСР	Level 3, 8KV air; Level 2, 4KV contact, criteria A
Макс. пульс. шум	120mVp-p
Станд. безоп.	UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1
Влажн. хранения	10 - 95% RH non-condensing
Макс. темп. хр.	+85°C
Мин. темп. хр.	-40°C
Температурный коэффициент	±0.03%/°C (0 - 50°C)
Рабочая влажность	20 - 90% RH non-condensing
Макс. рабочая температура	+70°C
Мин. рабочая температура	-30°C
Выходное напряжение DC	15V
Din rail mounting	TS-35/7.5 or TS-35/15
Допуск напряжения	±1.0%
Выдерживаемое напр.	l/P-O/P:4kVAC
Типовой ток AC	1.6A/230VAC
Dimension depth mm	54.5
Ширина мм	70
Типовой КПД	89%
Устойчивость к импульсам	Level 4, criteria A
Пусковой ток типовой	35A/115VAC; 70A/230VAC
MTBF MIL-HDBK-217F	856.5K hrs min
Рабочая высота	2000 метров
Высота мм	90
Диап. вх. напр.	85 - 264VAC (277VAC operational)
Защита от перегр.	102 - 110% rated output power
Защита	Short circuit, Overload, Over voltage
Раб. температура	-30 ~ +70℃
Сопр. изоляции	100 МОм / 500 В пост. тока / 25°C / 70% отн. влажн.
Норма эмиссии	BS EN/EN55032 (CISPR32), CNS13438 - Class B
Диапазон вх. частоты	47 - 63Hz
Категория перенапряжения	III
Помехоустойчивость кондуктивная	Level 3, criteria A
Помехоустойчивость EFT	Level 3, criteria A
Защита от перенапр.	18.8 - 22.5V
Темп. коэф.	±0.03%/℃ (0 ~ 50℃) RH non-condensing
Диапазон регулировки напряжения	15 ~ 17V
Устойчивость к провалам напряжения	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods
Пусковой ток холодного старта	70A/230VAC
Регулируемое вых. напр.	Да
Пробивное напряжение I-P-O-P	4KVAC
Voltage adjustment non lps	13.5 - 18V
Устойчивость к магнитному полю ЭМС	Level 4, criteria A
Voltage adjustment pass lps	15 - 17V
Температура и влажность хранения	-40 ~ +85℃, 10 ~ 95% RH non-condensing
Voltage adjust range non lps	13.5 ~ 18V
Voltage adjust range pass lps	15 ~ 17V
Диапазон регулировки выходного напряжения	15 ~ 17V
Устойчивость к излучаемым помехам (EMC)	Level 3, criteria A
