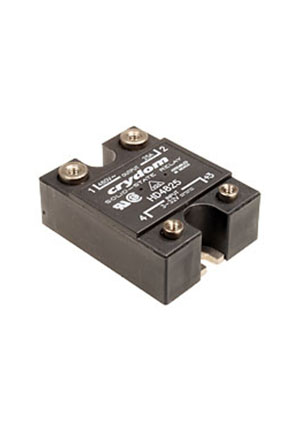

HD4825, реле твердотельное 4-32VDC 25А/480VAC
У поставщика
ПроизводительCrydom
У поставщиков
3 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87 457,50 |
| от 2 | 61 272,00 |
| от 20 | 58 262,92 |
Описание
Твердотельное реле HD4825 от Crydom. Управляется напряжением 3-32 В постоянного тока, коммутирует нагрузку до 25 А при напряжении 48-530 В переменного тока. Корпус для панельного монтажа с винтовыми клеммами, выход на SCR-тиристоре. Применяется в промышленной автоматике, системах управления нагревом и освещением.
Технические характеристики
| Тип | Solid State Relay |
| Вес | 3.0 oz (86.5 g) |
| Корпус | SSR module |
| Тип монтажа | панельный монтаж |
| I2t fusing | 260 A²s |
| Тип выхода | SCR |
| Артикул | HD4825 |
| Момент затяжки винта | 6-32: 10 in-lbs, 8-32 & 10-32: 20 in-lbs |
| Время включения | 1/2 cycle (8.33 ms at 60 Hz) |
| Герметизация | Thermally conductive epoxy |
| Тип клеммы | Screw and saddle clamps |
| Время выключения | 1/2 cycle (40 ms max) |
| Напряжение управления | 3-32 VDC |
| Load current max | 25 A |
| Контакты | 1 НР |
| Описание | Solid State Relays - SSRs 25A 480VAC DC |
| Рабочее напряжение | 48-530 Vrms |
| Surge current max | 250 Apk |
| Эл. прочность | 4000 Vrms |
| Off state dv dt min | 500 V/µs |
| Мин. ток нагр. | 40 mArms |
| Minimum power factor | 0.5 |
| Тип. входной ток | 2.0 mA |
| On state voltage drop | 1.7 Vpk |
| Transient overvoltage | 1200 Vpk |
| Capacitance input output | 8 pF |
| Обр. напр. вх. макс. | -32 VDC |
| Input turn on voltage min | 3.0 VDC |
| Мин. сопротивление изоляции | 10^9 Ohm |
| Off state leakage current | 10 mArms |
| Диап. темп. хр. | -40 to 125 °C |
| Input turn off voltage max | 1.0 VDC |
| Диап. раб. темп. | -40 to 80 °C |
| Zero crossing or random fire | Zero-crossing (resistive loads) or random-fire (inductive loads) |
| Тепл. сопр. переход-корпус | 1.02 °C/W |
| Максимальный ток нагрузки ,А | 25 |
| Коммутируемое переменное напряжение ,В | 48-530 |
| Напряжение, В | 480 |
| Ток, А | 25 |
