микропереключатель плунжер герметичный SPNO 12В 0.1А 1.96Н боковое крепление
У поставщика
ПроизводительHoneywell
У поставщиков
712 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,19 |
| от 50 | 87,04 |
Склад 13
В наличии:212 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 89,91 |
| от 9 | 88,11 |
| от 17 | 85,65 |
| от 33 | 81,91 |
| от 66 | 76,69 |
Описание

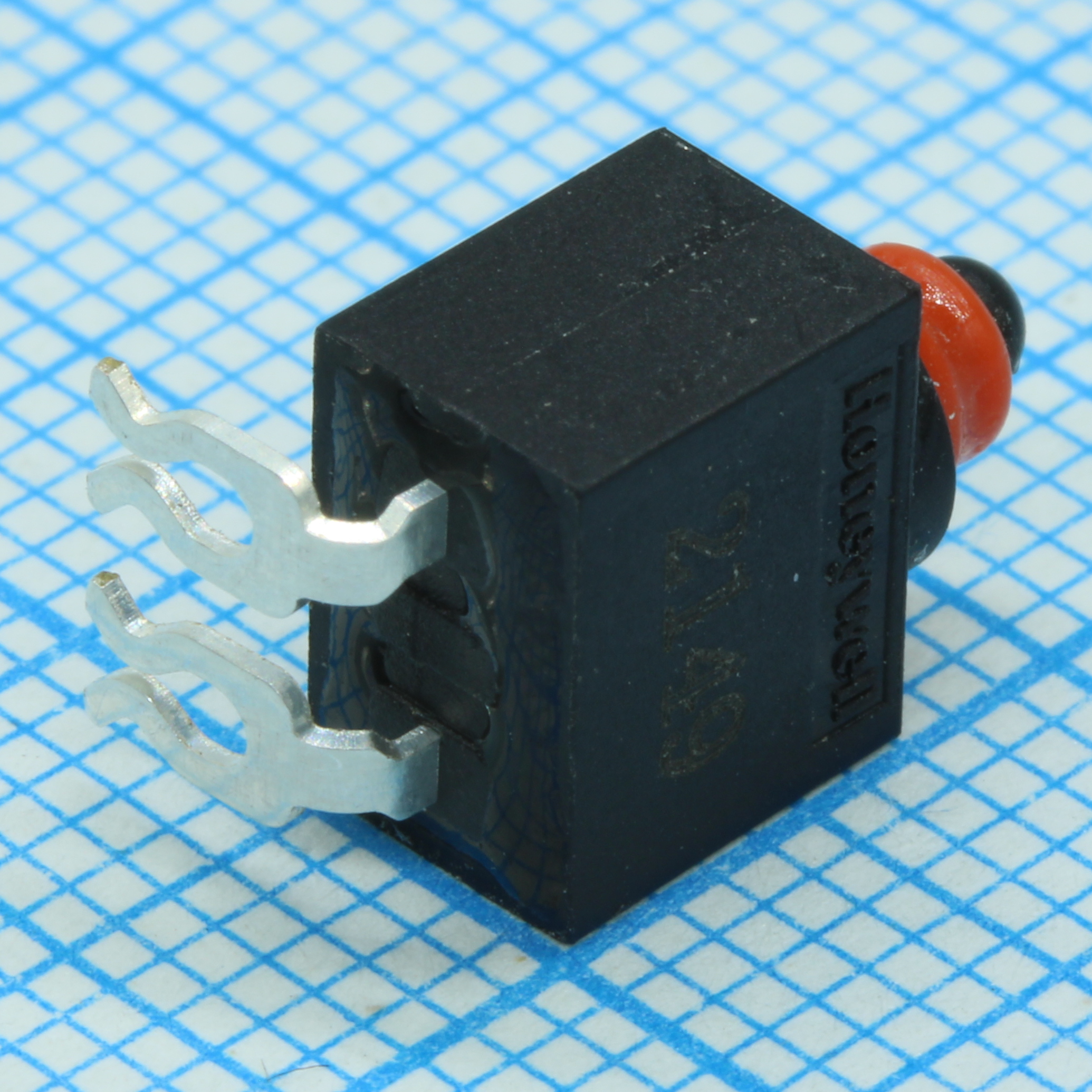

Микропереключатель Honeywell с плунжером и герметичным корпусом. Коммутирует до 12 В и 0,1 А, усилие срабатывания — 1,96 Н. Монтируется на боковую поверхность, имеет сверхминиатюрные размеры. Подходит для промышленной автоматики и точного оборудования.
Технические характеристики
| Серия | HD1 |
| Вес | 1.5 g |
| Схема | SPNO |
| Корпус | subminiature |
| Тип толкателя/привода | pin plunger |
| Тип монтажа | side (pillar), THT |
| Схемотехника | SPNO |
| Размеры | 8.30 mm x 5.30 mm x 7.05 mm (body) |
| Сечение провода | 24 AWG |
| Артикул | HD110V50A21 |
| Выводы | clips |
| Ном. мощность | 1.2W |
| Pretravel max | 1.1mm |
| Материал уплотнения | silicon |
| Actuation type | slow-action |
| Ном. ток | 0.1A |
| Ном. напряжение | 12Vdc |
| Мех. ресурс | 300,000 cycles |
| Рабочее усилие | 200gf (1.96N) |
| Материал корпуса | PBT |
| Mounting pillars | both pillars |
| Packaging weight | 3.3kg |
| Plunger material | acetal (POM) copolymer |
| Ударопрочность | destruction: 294 m/s², malfunction: 100 m/s² |
| Влажн. хранения | max 85%RH |
| Total travel min | 2.0mm |
| Описание | Basic / Snap Action Switches HD1 SUBMIN SEALED SWITCH |
| Электрические характеристики | 0.1A |
| Operating force n | 1.96N |
| Release point max | 7.1mm |
| Сопр. контакта | 500 mΩ max |
| Степень защиты IP | IP00 |
| Размеры упаковки | 5.30mm x 8.30mm x 8.30mm |
| Average unit weight | 1.5g |
| Эл. прочность | 500 Vac |
| Max operating force | 200gf |
| Operating point max | 4.1mm |
| Темп. хранения | 0°C to 40°C |
| Agency certification | ENEC, CQC, UL, cUL |
| Electrical rating ul | 0.1 A at 12 Vdc, 10,000 cycles |
| Размеры упаковки | 203mm x 264mm x 273mm |
| Pillar hole diameter | 0.70mm |
| Вибростойкость | 10-55 Hz, 1.5 mm peak-to-peak |
| Сопр. изоляции | 100 MΩ min |
| Раб. температура | -40°C to 85°C |
| Plunger seal material | silicon |
| Electrical rating enec | 0.01 A at 12 Vdc, 100,000 cycles |
| Диаметр монтажного отверстия | 2.20mm |
| Тип упаковки | Bulk (россыпь) |
| Certified mechanical life | 300000 cycles |
| Stationary contact material | silver-plated copper alloy |
| Shock resistance destruction | 294m/s2 (30g max) |
| Shock resistance malfunction | 100m/s2 (10g max) |
| Описание (англ.) | Switch Snap Action N.C. SPST Pin Plunger 0.1A 12VDC 1.96N Screw Mount Clip |
| Total travel from pillars min | 10.0mm |
| Operating temperature terminal | -40C to 85C |
| Operating point from pillars max | 11.1mm |
| Operating temperature wired avss | -40C to 85C |
| Wire insulation outside diameter | 1.40mm |
| Номинальный ток, А | 0.1 |
| Приводной элемент | кнопка |
| Operating temperature wired ul1007 | -20C to 80C |
| Operating temperature wired ul1430 | -20C to 85C |
| Total travel from switch position min | 6.0mm |
