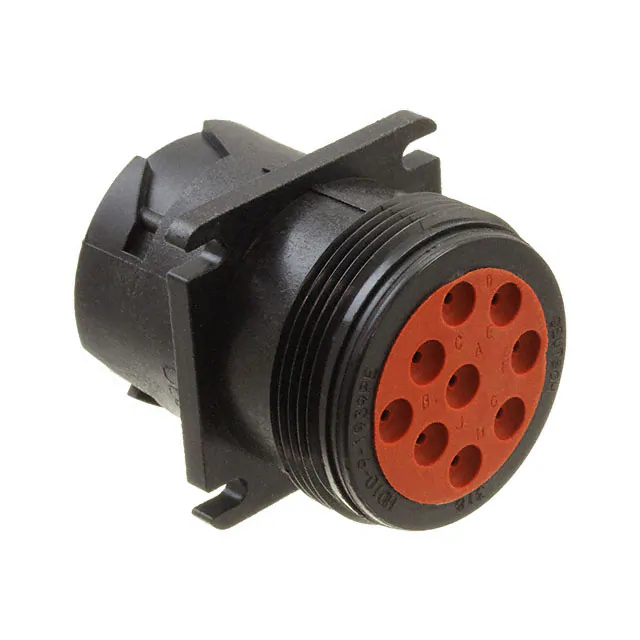

Разъем цилиндрический HD10-9-1939PE
Нет в наличии
Описание
Разъем цилиндрический DEUTSCH серии HD10 — это розетка с квадратным фланцем. Корпус выполнен из усиленного стекловолокном полиамида, рассчитан на провода сечением 14-20 AWG и оснащен силиконовым уплотнителем. Применяется в промышленной автоматике и транспортном оборудовании.
Технические характеристики
| Шкала | 2:1 |
| Серия | HD10 Series |
| Ревизия | D1 |
| Код CAGE | 00779 |
| Seal type | E Seal |
| Размер контакта | 16 |
| Mating plugs | HD16-9-1939SX-XXXX, HD17-9-1939SX-XXXX |
| Вес, г | 38.31 |
| Название компонента | HD10-9-1939PE |
| Тип компонента | Receptacle Connector |
| Тип разъема | Square Flange |
| Номер чертежа | HD10-9-1939PE |
| Диапазон проводов AWG | 14-20 AWG |
| Сечение провода мм2 | 2.0-0.50 |
| Допуск угла | 0° 30' 0" |
| Weld ring od mm | 32.49 |
| Grommet material | Silicone (Red) |
| Материал корпуса | PA 15% GF (Black) |
| Overall width mm | 42.18 |
| Thread ref inches | 1.3750-18 UNEF-2A |
| Connector depth mm | 18.92 |
| Число контактов | 9 |
| Weld ring material | PA 15% GF (Black) |
| Высота разъема, мм | 28.58 |
| Weld ring od inches | 1.279 |
| Housing thickness mm | 35.38 ± 0.12 |
| Overall width inches | 1.660 |
| Thread specification | 1.3750-18 UNEF-2A |
| Contact maximum od mm | 3.05 |
| Contact minimum od mm | 1.35 |
| Flange dimension 1 mm | 28.58 ± 0.12 |
| Flange dimension 2 mm | 28.58 ± 0.12 |
| Connector depth inches | 0.745 |
| Max panel thickness mm | 6.35 |
| Connector height inches | 1.125 |
| Housing thickness inches | 1.393 ± 0.005 |
| Количество монтажных отверстий | 4 |
| Polarizing rib height mm | 3.23 |
| Contact maximum od inches | 0.120 |
| Contact minimum od inches | 0.053 |
| Flange dimension 1 inches | 1.125 ± 0.005 |
| Flange dimension 2 inches | 1.125 ± 0.005 |
| Диаметр монтажного отверстия | 3.18 ± 0.12 |
| Overall length typical mm | 36.5 |
| Dimension tolerance inches | 0.025 |
| Max panel thickness inches | 0.250 |
| Max panel thickness hd17 mm | 5.71 |
| Recommended panel cutout mm | 28.58 ± 0.12 |
| Polarizing rib height inches | 0.127 |
| Mounting hole diameter inches | 0.125 ± 0.005 |
| Overall length typical inches | 1.437 |
| Max panel thickness hd17 inches | 0.225 |
| Recommended panel cutout inches | 1.254 ± 0.005 |
