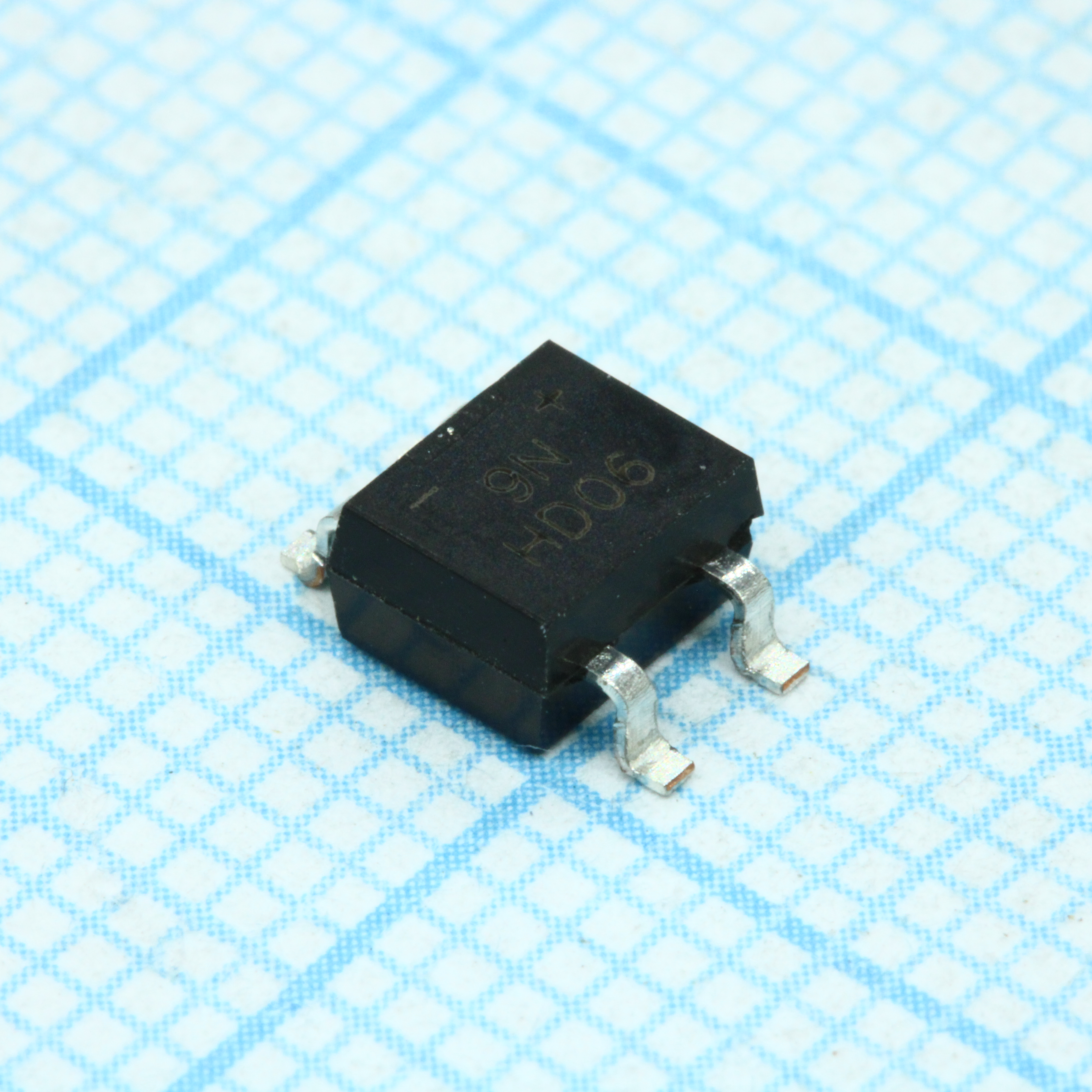

Диодный мост 0.8А 600В HD06-T
У поставщика
ПроизводительDIODES
КатегорияDC-DC Преобразователи
У поставщиков
3 110 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 109 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,68 |
| от 180 | 10,27 |
| от 360 | 9,09 |
| от 719 | 8,17 |
| от 1 438 | 7,53 |
Склад 39
В наличии:1 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,37 |
| от 170 | 20,67 |
| от 282 | 19,14 |
| от 474 | 17,93 |
| от 788 | 17,08 |
Описание
Диодный мост HD06-T от производителя DIODES. Выпрямитель рассчитан на ток до 0,8 А и обратное напряжение 600 В, выпускается в компактном корпусе 4-MiniDIP. Подходит для блоков питания и выпрямительных узлов в бытовой электронике.
Технические характеристики
| Серия | HD01 - HD06 |
| Вес | 0.125g |
| Корпус | 4-MiniDIP |
| Тип монтажа | SMD |
| Полярность | As marked on case |
| Без свинца | Да |
| Упаковка | MiniDIP, 3k/Tape & Reel, 13-inch |
| Описание | 0.8A Surface Mount Glass Passivated Bridge Rectifier |
| Тип устройства | HD06 |
| Артикул | HD06-T |
| Без галогенов | Да |
| Pad layout C | 2.50mm |
| Pad layout X | 1.65mm |
| Pad layout Y | 1.80mm |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, UL Flammability Classification 94V-0 |
| Pad layout Y1 | 6.80mm |
| Соотв. RoHS | Да |
| Номер файла UL | E94661 |
| Dimension A max | 3.00mm |
| Dimension D max | 4.90mm |
| Dimension D min | 4.50mm |
| Dimension E max | 7.00mm |
| Dimension L max | 1.10mm |
| Dimension L min | 0.70mm |
| Dimension b max | 0.80mm |
| Dimension b min | 0.50mm |
| Dimension c max | 0.35mm |
| Dimension c min | 0.15mm |
| Dimension e max | 2.70mm |
| Dimension e min | 2.30mm |
| Покрытие выводов | Tin plated leads, solderable per MIL-STD-202 Method 208 |
| Dimension A1 max | 0.20mm |
| Dimension A2 max | 2.70mm |
| Dimension A2 min | 2.30mm |
| Dimension E1 max | 4.00mm |
| Dimension E1 min | 3.60mm |
| Dimension L1 max | 2.12mm |
| Dimension L1 min | 1.10mm |
| Dimension A2a max | 1.60mm |
| Dimension A2a min | 1.20mm |
| Напряжение блокировки DC | 600V |
| Ср.кв. обратное напряжение | 420V |
| Примечание | Диодный мост 0.8А 600В |
| Capacitance condition | per element, 1.0MHz, 4.0V reverse |
| Surge current condition | 8.3ms single half sine-wave superimposed on rated load |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Прямое напряжение | @ 0.4A per element |
| Typical total capacitance | 10pF |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Макс. обратный ток при 25°C | 5.0µA |
| Peak reverse current at 125C | 500µA |
| Раб. имп. обратное напряжение | 600V |
| Описание (англ.) | RECT BRIDGE GP 600V 0.8A MINIDIP |
| Instantaneous forward voltage | 1.0V |
| Peak reverse current condition | @ rated DC blocking voltage |
| Имп. обратное напряжение | 600V |
| Average forward current condition | @TA = +40°C |
| Средний выпрямленный ток | 0.8A |
| Диапазон раб. и темп. хранения | -55 to +150°C |
| Неповтор. импульсный ток | 30A |
| Тип. тепловое сопротивление переход-среда | 75°C/W |
