Описание

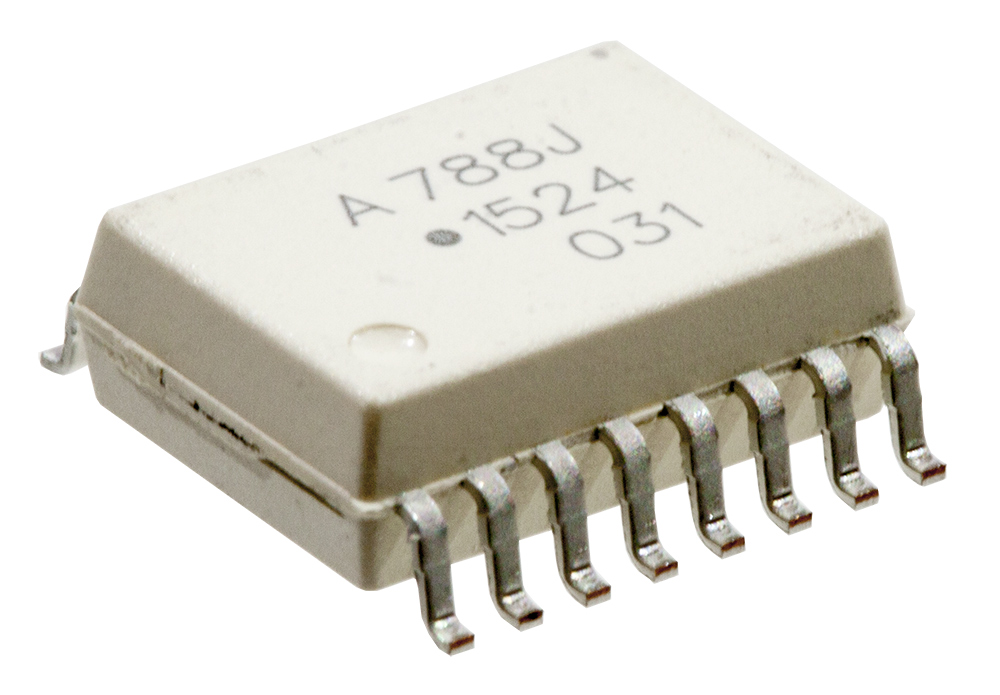

Оптопара HCPL-788J-000E от Avago предназначена для гальванической развязки аналоговых сигналов. Выполнена в корпусе SO-16 для поверхностного монтажа, работает при напряжении питания от 4,5 до 5,5 В и обеспечивает изоляцию до 5000 В RMS. Применяется в промышленной автоматике, системах управления двигателями и источниках бесперебойного питания.
Технические характеристики
| Усиление | VREF/504mV |
| Корпус | SO-16 |
| Тип монтажа | SMD |
| Кол-во выводов | 16 |
| Шаг выводов | 1.27 mm |
| Ширина корпуса | 7.493 ± 0.254 mm |
| Высота корпуса | 3.505 ± 0.127 mm |
| Длина корпуса | 10.312 ± 0.254 mm |
| Соотв. RoHS | Да |
| Fault output type | open drain, wire-OR able |
| Fault output delay | 6µs |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Диап. вх. напр. | ±200mV recommended |
| Offset voltage drift | 1µV/°C |
| Диап. вых. напр. | 0 to VREF |
| Absolute value output | Да |
| Сопр. изоляции | >10^9 Ω at 500V |
| Изол. напр. RMS | 5000Vrms (1 min per UL1577) |
| Reference voltage range | 4.0V to VDD2 |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Safety limiting input power | 400mW |
| Isolation transient immunity | 25kV/µs |
| Safety limiting output power | 600mW |
| Short circuit detection time | 3µs |
| Isolation working voltage peak | 1414V |
| Safety limiting case temperature | 175°C |
| Input to output test voltage method a | 2262V peak |
| Input to output test voltage method b | 2652V peak |
