Описание

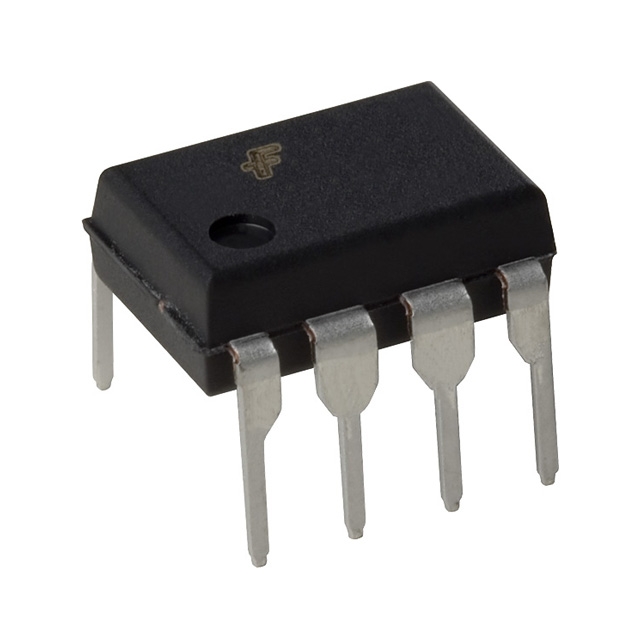

Оптопара HCPL7840-000E от Avago в корпусе 8-pin DIP с номинальным усилением 8.00. Работает в диапазоне температур от -55 до 100 °C, обеспечивает изоляцию до 3750 В RMS и полосу пропускания 100 кГц. Применяется в промышленной автоматике для гальванической развязки аналоговых сигналов.
Технические характеристики
| Корпус | 8-pin DIP |
| Тип монтажа | THT |
| Полоса пропускания | 100 kHz |
| Компонент | HCPL7840-000E |
| Gain drift | 0.00025 V/V/°C |
| Шаг выводов | 2.54 mm |
| Gain nominal | 8.00 |
| Nonlinearity | 0.004% |
| Gain tolerance | -5% |
| Вх. напр. смещ. | 0.3 mV |
| Isolation voltage ul | 3750 Vrms |
| Ширина корпуса | 7.62 ± 0.25 mm |
| Сопр. изоляции | > 1e9 Ω at 500V |
| Раб. температура | -55 to 100 °C |
| Transient overvoltage | 6000 V peak |
| Высота корпуса | 3.56 ± 0.13 mm |
| Длина корпуса | 9.80 ± 0.25 mm |
| Safety output power max | 600 mW |
| Safety input current max | 400 mA |
| Working insulation voltage | 891 V peak |
| Safety case temperature max | 175 °C |
| Common mode transient immunity | 15 kV/µs at V_CM=1000V |
