Документация
Оптоизолятор 5кВ транзисторный выход 4SMD
У поставщика
ПроизводительBroadcom
У поставщиков
850 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:850 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,75 |
| от 32 | 20,90 |
| от 63 | 19,76 |
| от 100 | 18,24 |
| от 300 | 16,76 |
Описание

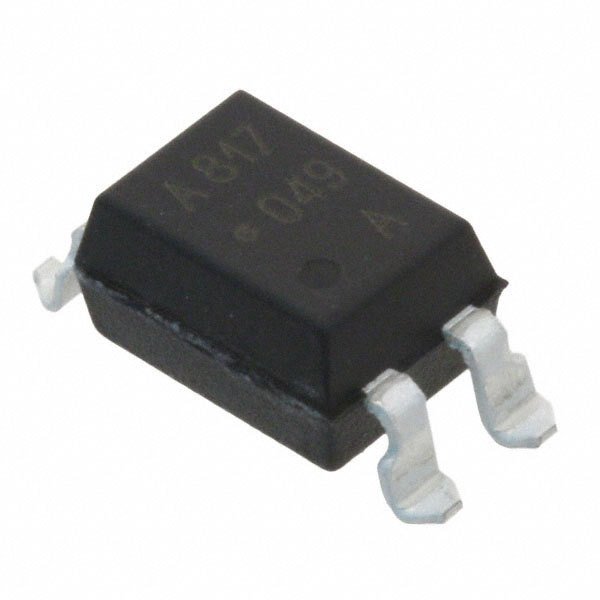

Оптоизолятор Broadcom HCPL-817-30LE с транзисторным выходом. Компонент рассчитан на изоляцию до 5 кВ, выполнен в компактном корпусе 4SMD и работает в диапазоне температур от -30 до +100 °C. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Корпус | 4-pin DIP Gull Wing SMD |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Шаг выводов | 2.54mm ±0.25mm |
| Описание | Phototransistor Optocoupler, High Density Mounting Type |
| Артикул | HCPL-817-30LE |
| Расстояние между выводами | 7.62mm ±0.3mm |
| Корпус | SMD4 |
| Ширина корпуса | 4.6mm ±0.5mm |
| Высота корпуса | 3.5mm ±0.5mm |
| Напр. изоляции | 5000Vrms |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Package body length | 6.5mm ±0.5mm |
| Макс. обратный ток | 10μA |
| Макс. ток коллектора | 50mA |
| Cut off frequency typ | 80kHz |
| Package overall length | 10.16mm ±0.3mm |
| Response time fall max | 18μs |
| Response time fall typ | 3μs |
| Response time rise max | 18μs |
| Response time rise typ | 4μs |
| Collector current range | 2.5mA to 30mA |
| Температура пайки выводов | 260°C for 10s |
| Response time condition | VCE=2V, IC=2mA, RL=100Ω |
| Тип упаковки | Tube (туба) |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5e10Ω |
| Тип. сопр. изоляции | 1e11Ω |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Прямое напряжение | IF=20mA |
| Reverse current condition | VR=4V |
| Макс. обрат. вх. напр. | 6V |
| Диап. темп. хр. | -55°C to +125°C |
| Темновой ток коллектора макс. | 100nA |
| Коэф. передачи макс. | 100% |
| Мин. коэфф. передачи тока | 50% |
| Average forward current max | 50mA |
| Collector current condition | IF=5mA, VCE=5V |
| Cut off frequency condition | VCC=5V, IC=2mA, RL=100Ω, -3dB |
| Макс. рассеиваемая мощность входа | 70mW |
| Диап. раб. темп. | -30°C to +100°C |
| Макс. общая рассеиваемая мощность | 200mW |
| Описание (англ.) | OPTOISOLATOR 5KV TRANSISTOR 4SMD |
| Макс. напр. К-Э | 70V |
| Макс. Uэк | 6V |
| Floating capacitance condition | V=0, f=1MHz |
| Isolation resistance condition | DC 500V, 40-60% RH |
| Terminal capacitance condition | V=0, f=1kHz |
| Макс. Pк | 150mW |
| Collector dark current condition | VCE=20V |
| Current transfer ratio condition | IF=5mA, VCE=5V |
| Рабочая температура | -30°C ~ 100°C |
| Мин. напряжение пробоя коллектор-эмиттер | 70V |
| Emitter collector breakdown voltage min | 6V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.2V |
| Тип. напряжение насыщения К-Э | 0.1V |
| Collector emitter breakdown voltage condition | IC=0.1mA |
| Emitter collector breakdown voltage condition | IE=10μA |
| Collector emitter saturation voltage condition | IF=20mA, IC=1mA |
