Оптоизолятор 5кВ транзисторный выход 4SMD
У поставщика
ПроизводительBroadcom
У поставщиков
399 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:399 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,34 |
| от 43 | 14,59 |
| от 100 | 13,66 |
| от 200 | 12,50 |
| от 400 | 11,44 |
Описание

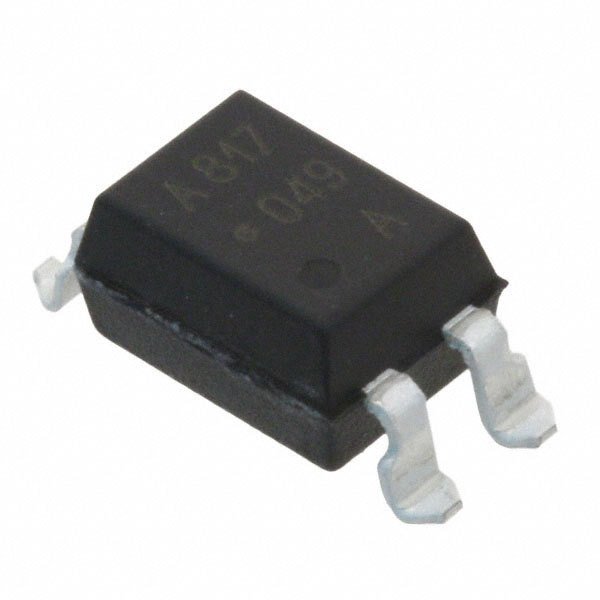

Оптоизолятор Broadcom HCPL-817-30AE с транзисторным выходом выполнен в компактном корпусе 4SMD. Устройство обеспечивает изоляцию до 5 кВ и работает в диапазоне температур от -30°C до +100°C. Применяется для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Корпус | SMD4 |
| Тип монтажа | SMD |
| Количество | 100 pcs per tube |
| Gull wing | Да |
| Размеры | Ширина: 7.62 ± 0.3 mm; Высота: 3.5 ± 0.5 mm; Длина: 4.6 ± 0.5 mm; Ширина вывода: 0.26 mm; Расстояние между выводами: 2.54 ± 0.25 mm; Толщина вывода: 0.5 ± 0.1 mm |
| Описание | Phototransistor Optocoupler High Density Mounting Type |
| Артикул | HCPL-817-30AE |
| Ul approved | Да |
| Csa approved | Да |
| Surface mount | Да |
| Лента и катушка | Да |
| Соотв. RoHS | Да |
| Обратный ток | 10µA max |
| Частота среза | 80kHz |
| Напр. изоляции | 5000Vrms |
| Response time fall | 3µs typ, 18µs max |
| Response time rise | 4µs typ, 18µs max |
| Ctr test conditions | IF = 5mA, VCE = 5V |
| Темп. хранения | -55°C to +125°C |
| Floating capacitance | 0.6pF typ, 1.0pF max |
| Сопр. изоляции | 5 x 10^10 Ω min, 1 x 10^11 Ω typ |
| Terminal capacitance | 30pF typ, 250pF max |
| Input forward current | 50mA max |
| Input forward voltage | 1.2V typ, 1.4V max |
| Input reverse voltage | 6V |
| Раб. температура | -30°C to +100°C |
| Collector dark current | 100nA max |
| Current transfer ratio | 80% < CTR < 160% |
| Рассеиваемая мощность входа | 70mW |
| Температура пайки выводов | 260°C for 10s |
| Общая рассеиваемая мощность | 200mW |
| Vce sat test conditions | IF = 20mA, IC = 1mA |
| Тип упаковки | Tube (туба) |
| Output collector current | 50mA |
| Описание (англ.) | OPTOISOLATOR 5KV TRANSISTOR 4SMD |
| Response time test conditions | VCE = 2V, IC = 2mA, RL = 100Ω |
| Reverse current test conditions | VR = 4V |
| Iec en din en 60747 5 2 approved | Нет |
| Output collector emitter voltage | 70V |
| Output emitter collector voltage | 6V |
| Cut off frequency test conditions | VCC = 5V, IC = 2mA, RL = 100Ω, -3dB |
| Output collector power dissipation | 150mW |
| Напряжение пробоя коллектор-эмиттер | 70V |
| Emitter collector breakdown voltage | 6V |
| Напряжение насыщения коллектор-эмиттер | 0.1V typ, 0.2V max |
| Floating capacitance test conditions | V = 0, f = 1MHz |
| Isolation resistance test conditions | DC 500V, 40~60% R.H. |
| Terminal capacitance test conditions | V = 0, f = 1kHz |
| Рабочая температура | -30°C ~ 100°C |
| Collector dark current test conditions | VCE = 20V |
