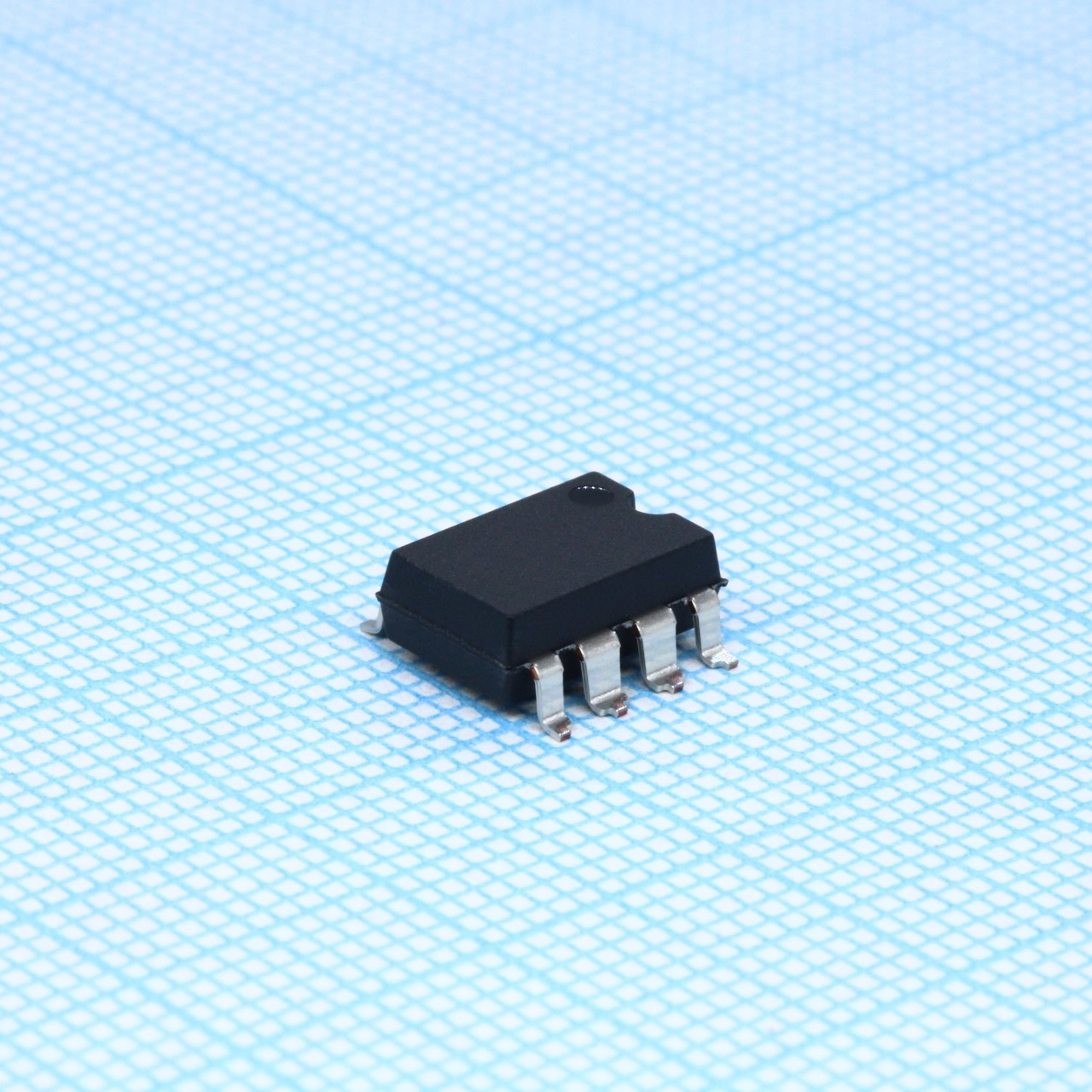

ОПТОЭЛЕКТРОННЫЕ ПРИБОРЫ HCPL-3120-500E, Оптопара с логическим выходом Broadcom, 1 канал, IGBT, 3.75кВ, 16мА, - 40...+100, корпус DIP-8 Gull Wing
У поставщика
ПроизводительBroadcom
КатегорияОптопары с логическим выходом
У поставщиков
3 152 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:2 282 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 88,39 |
| от 43 | 82,58 |
| от 86 | 77,96 |
| от 172 | 73,92 |
| от 343 | 71,19 |
Склад 15
В наличии:870 шт
Срок поставки: до 10 дн.
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 63,66 |
Описание
HCPL-3120-500E — оптопара с логическим выходом от Broadcom. Это одноканальный компонент, предназначенный для управления силовыми IGBT и MOSFET-транзисторами. Обеспечивает гальваническую развязку до 3.75 кВ, что делает его пригодным для применения в промышленной автоматике, источниках питания и инверторах. Устройство выполнено в корпусе DIP-8 с выводами типа Gull Wing и сохраняет работоспособность в расширенном температурном диапазоне.
Технические характеристики
| Тип | Оптопара с логическим выходом |
| Ток | 0.5 A |
| Package | 300-mil DIP-8 |
| Vcc range | 15 to 30 V |
| Корпус | DIP-8 |
| Монтаж | Выводной |
| Output current | 2.5 A |
| Supply current | 5 mA |
| Switching speed | 500 ns |
| Прямой ток | 20 мА |
| Isolation voltage ul | 3750 Vrms |
| Напряжение | 30 В |
| Common mode rejection | 25 kV/μs at VCM=1500 V |
| Insulation voltage viorm | 630 Vpeak |
| Low level output voltage | 0.5 V |
| Прямое напряжение | 1.5 В |
| Обратное напряжение | 5 В |
| Рабочая температура | -40 °C to 100 °C |
