Оптоизолятор 3.75кВ транзисторный выход 4MINIFLAT
У поставщика
ПроизводительBroadcom
У поставщиков
4 395 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт24,06 ₽
Сумма721,80 ₽
+ доплата 490,00 ₽
В наличии4 395 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 54 — 22,84 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 721,80 ₽. До заказа без доплаты не хватает 16 578,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 721,80 ₽
Описание

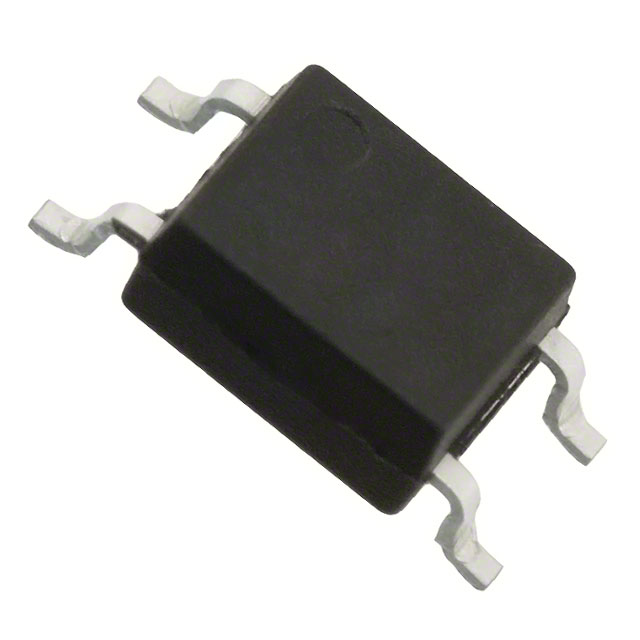

Оптоизолятор Broadcom HCPL-181-00BE с транзисторным выходом. Компонент выполнен в компактном корпусе SOP4, обеспечивает изоляцию 3.75 кВ и работает в диапазоне температур от -55°C до 100°C. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Ранг | B |
| Тип | Phototransistor Optocoupler |
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Класс CTR | 130-260% |
| Размеры | 4.40mm x 5.30mm x 2.00mm |
| Артикул | HCPL-181-00BE |
| Напр. изоляции | 3750 Vrms |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10µA |
| Коэфф. передачи тока | 130% to 260% at IF=5mA, VCE=5V |
| Время спада, макс. | 18µs |
| Время спада, тип. | 3µs |
| Время нарастания, макс. | 18µs |
| Время нарастания, тип. | 4µs |
| Диапазон тока коллектора | 2.5mA to 30mA |
| Температура пайки выводов | 260°C for 10s |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. паразитная емкость | 1.0pF |
| Плавающая ёмкость, тип. | 0.6pF |
| Сопротивление изоляции мин. | 5e10 Ω |
| Макс. емкость вывода | 250pF |
| Емкость вывода, тип. | 30pF |
| Макс. обрат. вх. напр. | 6V |
| Диап. темп. хр. | -55°C to +155°C |
| Темновой ток коллектора макс. | 100nA |
| Средний прямой ток макс. | 50mA |
| Макс. рассеиваемая мощность входа | 70mW |
| Диап. раб. темп. | -55°C to +100°C |
| Макс. общая рассеиваемая мощность | 170mW |
| Описание (англ.) | OPTOISO 3.75KV TRANS 4MINIFLAT |
| Макс. Pк | 150mW |
| Рабочая температура | -55°C ~ 100°C |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Мин. напряжение пробоя эмиттер-коллектор | 6V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.2V |
